Функциональная схема автоматизации

1 1 1 1 1 1 1 1 1 1 Рейтинг 3.17 (3 Голосов)

 Методика составления функционально-технологической схемы автоматизации.

Функциональная схема является основным техническим документом, определяющим структуру и характер автоматизации технологического процесса проектируемого объекта и оснащение его приборами и средствами автоматизации.

На функциональной схеме условно изображают технологическое оборудование, коммуникации, органы управления, приборы и средства автоматизации, а также связи между ними.

Пример оформления чертежа функциональной схемы автоматизации приведен на рис. 2.

При оформлении и описании функциональных схем терминология должна соответствовать ГОСТ 17194—71, а условные обозначения приборов и средств автоматизации — ГОСТ 3925—59.

При наличии однотипных технологических объектов (цехов, отделений, установок, агрегатов, аппаратов), не связанных между собой и имеющих одинаковое оснащение приборами и средствами автоматизации, функциональную схему выполняют для одного из них, при этом на чертеже дают пояснение, например «Схема составлена для агрегата 1; для агрегатов 2—5 схемы аналогичны». К этому добавляют пояснения относительно особенностей в позиционных обозначениях (маркировке) и в спецификации. Например, «В спецификации учтена аппаратура для пяти агрегатов. Маркировка приборов и средств автоматизации для агрегатов 2—5 аналогична приведенной для агрегата 1 с изменением цифрового индекса соответственно номеру агрегата».

Для обозначения на схемах запроектированных систем телеуправления (ТУ), телесигнализации (ТС) и телеизмерения (ТИ) в прямоугольниках щитов и (пультов вычерчивают горизонтальные линии с надписями с левой стороны ТУ, ТС, ТИ. Связь этих систем с приборами и средствами автоматизации показывают линиями связи. Технологическое оборудование и коммуникации автоматизированного объекта изображают на функциональных схемах упрощенно, но так, чтобы показать взаимное расположение и взаимодействие их с приборами и средствами автоматизации. Допускается изображение частей объекта в виде прямоугольников с указанием их наименования. На технологических коммуникациях (они изображаются по ГОСТ 3464—63) показывают только те регулирующие и запорные органы, которые участвуют в системе управления процессом. На линиях трубопроводов указываются диаметры условных проходов и стрелками обозначаются направления потоков вещества в соответствии с технологической схемой.

Приборы и средства автоматизации, встраиваемые в технологическое оборудование и коммуникации или механически связанные с ним, изображают на функциональных схемах в непосредственной близости к технологическому оборудованию. К ним относятся: отборные устройства давления, уровня, состава вещества, приемные устройства, воспринимающие воздействия измеряемых и регулируемых величин (сужающие устройства, ротаметры, термометры сопротивления, термобаллоны манометрических термометров, термопары и т. п.), исполнительные устройства, регулирующие и запорные органы.

Приборы и средства автоматизации, не имеющие непосредственной конструктивно-механической связи с технологическим оборудованием, показывают в прямоугольниках, расположенных в нижней части поля чертежа. К ним относятся: первичные преобразователи (датчики), работающие в комплекте с отборными устройствами, преобразователями, усилителями; приборы и аппаратура управления и т. п. Они располагаются на схеме в один или несколько горизонтальных рядов и условно ограничиваются прямоугольниками.

В прямоугольнике слева указываются их наименования: «Приборы местные», «Щит управления» и т. д. Вспомогательную аппаратуру и устройства (источники питания, фильтры и редукторы пневмопитания, предохранители, магнитные пускатели и т. п.), не влияющие на функциональную структуру схемы автоматизации, на схемах не показывают.

Исключение составляют магнитные пускатели, используемые в контурах регулирования для управления исполнительными устройствами. Приборы на щитах показывают на схеме условно в нижнем прямоугольнике, над ним располагаются приборы местные.

Функциональная схема автоматизации

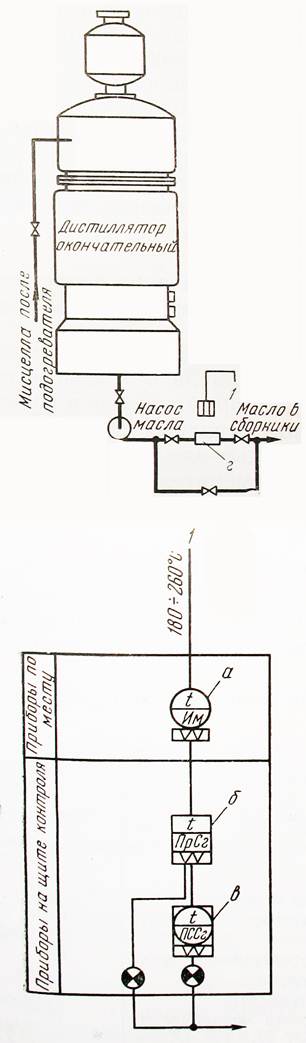

Рис.2. Функциональная схема автоматизации (обозначения на рис.3).

Линии связи на функциональной схеме изображают одной линией зависимо от количества проводов и труб, осуществляющих эту связь, и наносят с наименьшим количеством изломов и пересечений. Линии связи должны четко отображать функциональные связи между элементами схемы от начала прохождения сигнала до конца. Допускается объединять в одну общую линию блокировочные линии связи. В целях удобства чтения функциональных схем автоматизации с большим количеством технологического оборудования и средств автоматизации под прямоугольниками щитов и пультов допускается вычерчивать прямоугольник с надписями, поясняющими назначение изображенных средств автоматизации.

На схемах всем приборам и средствам автоматизации присваиваются позиционные обозначения.

Обозначения однозначно определяют тип и место установки устройства. Каждому комплекту средств автоматизации присваивается порядковый номер (например, комплект 1 на рис. 2). Комплектом считаются функционально-связанные устройства, выполняющие определенную задачу. Каждому устройству комплекта присваивается буквенно-цифровое обозначение, состоящее из порядкового номера комплекта и буквенного индекса.

На чертежах функциональных схем в правой стороне над штампом чертежа помещают спецификацию (один из вариантов выполнения схем), которая является исходным материалом для составления заявочных ведомостей и заказных спецификаций. Если в проекте предусмотрено использование нового технологического оборудования, то его спецификация располагается первой, затем помещается спецификация на средства автоматизации, причем по группам «приборы местные», «приборы на щитах».

Спецификация средств автоматизации.

 Спецификация средств автоматизации.

В спецификацию включаются все устройства, которым на схемах присвоены позиционные обозначения.

Обозначения основных величин и условные изображения приборов и средств автоматизации в схемах.

ГОСТ 3925—59 установлены обозначения измеряемых и регулируемых величин и условные изображения приборов и устройств автоматизации, применяемые в функциональных схемах. К ним относятся обозначения основных контролируемых и регулируемых величин, наименований основных электроизмерительных приборов, а также изображения приборов измерительных и регулирующих, видов передач дистанционного воздействия, первичных преобразователей, воспринимающих воздействие измеряемых или регулируемых величин, исполнительных механизмов и регулирующих органов, дополнительных устройств и рекомендуемые размеры изображений приборов и средств.

В ГОСТе даны примеры применения условных изображений приборов, регуляторов прямого действия, регулирующих приборов, состоящих из нескольких звеньев, и обозначения контролируемых и регулируемых величин, а также пример изображения функциональной схемы автоматизации.
