3 КОНСТРУКТОРСКАЯ РАЗРАБОТКА стенд для диагностики, ремонта и обкатки ДВС.

3.1 Обзор существующих конструкций

Для поддержания машинно-тракторного парка в исправном и работоспособном состоянии, а также для обеспечения надежной, долговечной и экономичной его работы в каждом хозяйстве необходимо своевременно и высококачественно выполнять систему мероприятий по техническому обслуживанию и ремонту тракторов, автомобилей, комбайнов и других сельскохозяйственных машин. Эта система включает обкатку новой или отремонтированной машины в производственных условиях, ее техническое обслуживание в процессе использования, периодический технический осмотр, текущий ремонт, капитальный ремонт и хранение.

В общей трудоемкости ремонта автомобилей разборочно-сборочные работы составляют 33...41%, тракторов - 52...56%. Поэтому на предприятиях всех уровней для увеличения производительности труда повышают степень механизации разборочных и сборочных операций, создают максимальные удобства для работы с объектом ремонта.

По целому ряду причин экономического, технического и организационного порядка значительная часть хозяйств считает целесообразным ремонтировать двигатели своими силами, чему способствует создание в хозяйствах современных ремонтных мастерских.

Основанием для проведения текущего ремонта двигателя служат данные диагностического обследования его технического состояния и результаты осмотра на участке. Объем работ по текущему ремонту двигателей достаточен для экономического использования различных стендов и приспособлений, используемых при выполнении технологических и контрольных операций.

Для разборки и сборки двигателей применяют применяют специальные станки и стенды, например Универсальный стенд ОПР-647 Для разборки и сборки двигателей, представлен на рисунке 3.1.

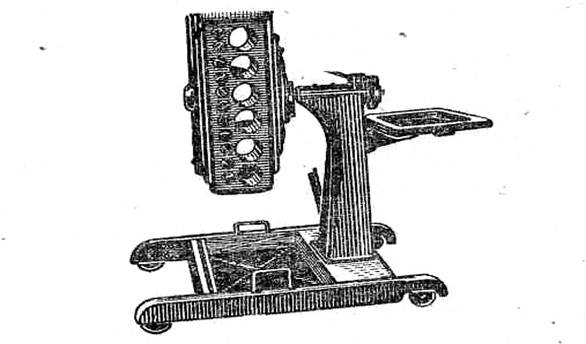

Универсальный стенд ОПР-647



Рис 3.1 – Принципиальная схема универсального стенда ОПР-647

Консольный, передвижной, предназначен для разборки и сборки двигателей. Перед разборкой или сборкой к блоку двигателя прикрепляют кронштейн, после чего поднимают и устанавливают двигатель. Двигатель на стенде можно поворачивать в вертикальной плоскости и закреплять в различных положениях.

Стенд имеет полку, на которую укладывают инструмент и детали. При работе в противень сливают масло, оставшееся в картере двигателя. К стенду прилагают сменные кронштейны для крепления двигателей, коробок передач. Неподвижность стенда при работе обеспечивает тормоз, действующий на колеса.


Габаритные размеры, мм:

Длина - 1006;

Ширина 680;

Высота - 950;

Масса, кг:

Без кронштейнов - 72,4;

С кронштейнами - 87,6;

Следующий стенд для разборки, обкатки и диагностики двигателей 011Р-989

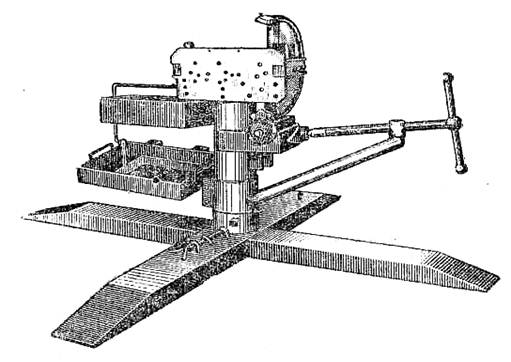

Принципиальная схема универсального стенда 011Р-989



Рис 3.2. – Принципиальная схема универсального стенда 011Р-989.

Предназначен для сборки и контрольного осмотра тракторных, комбайновых и автомобильных двигателей всех марок (кроме КДМ-46 и КДМ-100) в мастерских. Позволяет собирать двигатели при вертикальном положении блока цилиндров, картером, вверх или вниз и горизонтальном положении.

Основание стенда (рис. 3.2) выполнено в виде крестовины. В. центре крестовины смонтирована вертикальная ось, на которую надета свободно поворачивающаяся труба. В верхней части трубы в подшипнике горизонтально расположен вал поворота с двумя корпусными гнездами для хвостовиков съемных плит, к которым крепят блоки цилиндров двигателей.

Внедрение в производство новых технологий и нового оборудования является одним из важнейших условий повышения эффективности, экономичности и надежности. В сельском хозяйстве и на производстве это в первую очередь относится к тракторам, автомобилям и комбайнам. В будущем необходимость соответствующих операций обслуживания или ремонта будет определяться не по опытно-статистическим показателям периодичности, а на основе диагностирования, своевременного и правильного ремонта и учета индивидуальных особенностей машин.

Для ремонта двигателей внутреннего сгорания используют стенды, которые классифицируются в зависимости от конструктивных особенностей агрегатов, их размеров, массы и способа организации процесса. Конструкция стенда должна обеспечивать безопасность и удобство выполнения работ, минимальные затраты времени на установку и снятие агрегатов, а также возможность поворота агрегата в требуемое, удобное положение.

На данный момент в мире существует огромное количество оборудования для диагностики обкатки ремонта ДВС. Новейшее оборудование способно проводить дианостику с высокой точностью, но эти стенды очень дорогие. А предыдущее поколение стендов не в состоянии проводить ремонт всех типов двигателей.

Именно поэтому возникает необходимость создания недорогого по себестоимости стенда в условиях хозяйства, для диагностики ремонта и обкатки ДВС.

3.2 Обоснование выбранной темы конструкторской разработки

Одним из трудоемких и дорогостоящих узлов в ремонте тракторов и автомобилей является двигатель внутреннего сгорания (ДВС). При ремонте двигателей тракторов затраты труда составляют 64 % от общей трудоемкости ремонта трактора, автомобилей - 47 %. Ремонт низкого качества, а также неотрегулированные системы двигателя ведут к увеличению расходов на содержание МТП, нанося вред окружающей среде.

Двигатель внутреннего сгорания за полный срок службы многократно подвергается капитальному ремонту. Качество ремонта зависит от организации и технологии выполнения разборочно-сборочных работ. В настоящее время ЧСП «Золотой Колос» нуждаются в оснащении участков современным технологическим оборудованием для ремонта ДВС.

Благодаря применению стендов повышается производительность труда, предохраняются детали от повреждений, достигается высокое качество работ, снижаются затраты ручного труда. А так как машино-тракторный парк оснащен большим числом машин, на которых устанавливают различные двигатели, отличающиеся типом, развиваемой мощностью, весом и т. п. Согласно классификационным признакам, предлагаемым учеными, на предприятиях наиболее рационально использовать многопредметные, универсальные стенды, что позволяет проводить разнохарактерные работы с различными моделями двигателей.

Применение одноместного, передвижного стенда позволяет сократить площадь участка по ремонту двигателей, снизить удельные капитальные вложения на единицу ремонтируемой продукции.

3.3 Описание предлагаемой конструкции

В данном дипломном проекте представлен модернизированный стенд для диагностики, ремонта и обкатки ДВС. Как показывает опыт применения данного стенда в эксплуатации на предприятиях в нашей стране и за границей, он является важнейшим условием улучшения использования тракторов, автомобилей и другой техники. Эффективность, использования будет возрастать по мере повышения приспособленности к проведению и разработки новых эффективных методов и средств, основанных на современных достижениях науки и техники.

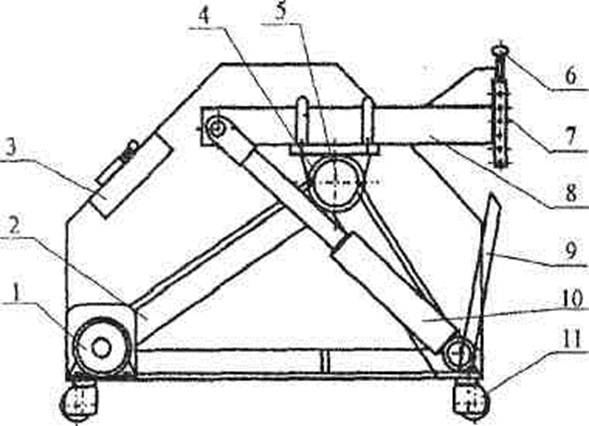

Стенд для диагностики, ремонта и обкатки ДВС

Рис. 3.3 - Стенд для диагностики, ремонта и обкатки ДВС

Стенд состоит из подвижной платформы 2 На самоустанавливающихся поворотных колесиках 11, На которой смонтирован горизонтальный вал 5 С фиксатором 4. На горизонтальном валу установлен рычаг 8, С поворотной цапфой и крепежной плитой 7, имеющей фиксатор 6. Рычаг поворачивается вокруг горизонтального вала с помощью гидроцилиндра 10 И гидравлической установки /, управление которой осуществляется гидрораспределителем 3. Упор 9 Предназначен для устойчивого положения стенда при ремонтных работах.

Применение данного стенда позволит повысить производительность ремонтных участков, качество работы, технику безопасности при выполнении работ и эффективность производства.

3.4 Описание работы стенда

Стенд для диагностики, ремонта и обкатки ДВС работает следующим образом: подвижную платформу подкатывают к двигателю, горизонтально устанавливают рычаг и на крепежной плите закрепляют ремонтируемый двигатель (объект). Подъем и поворот двигателя выполняют при помощи гидроцилиндра и фиксируют в нужном положении фиксатором. Затем двигатель подключают к системам, обеспечивающим его работу, и к средствам диагностики и управления работой ДВС и осуществляют диагностику, обкатку и (или) ремонт.

Применение стенда позволяет установить объект ремонта в любом положении и точке пространства рабочей зоны. Использование данного стенда позволяет осуществлять диагностику, ремонт и обкатку ДВС как на специализированных предприятиях, так и в ремонтных мастерских.

3.5 Расчеты, подтверждающие работоспособность и надёж ность стенда

3.5.1 Расчет устойчивости стенда

Стенд обладает рядом особенностей, отличающих его от обычных грузоподъемных механизмов. Одна из них устойчивость стенда. Применение функции для расчета коэффициента устойчивости:


, (3.1)

Где М Вост - момент восстанавливающих сил; МОпр - опрокидывающий момент от массы поднимаемого груза, невозможно, так как в ряде случаев (Мопр - 0) функция дает неопределенность типа бесконечность.

Рассмотрев стенд с закрепленным на нем ремонтируемым объектом (рис.3.4), отметим, что основание стенда представляет собой незакрепленный опорный контур, масса ремонтируемого объекта во времени изменяется, имеются знакопеременные нагрузки.

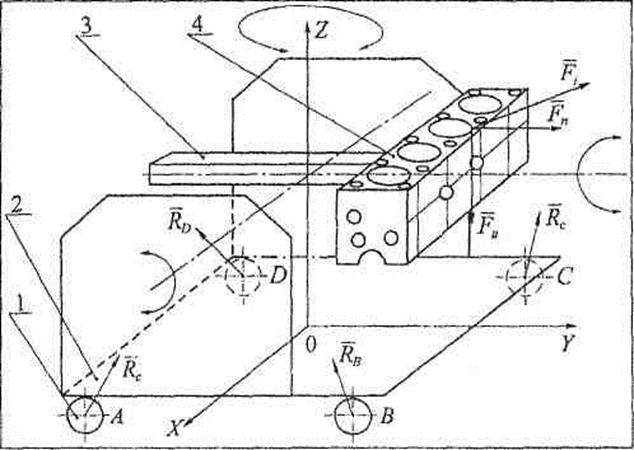

Стенд для диагностики, ремонта и обкатки ДВС с ремонтируемым объектом

Рис. 3.4- Стенд для диагностики, ремонта и обкатки ДВС с ремонтируемым объектом: 1 - опора; 2 - рама; 3 — рычаг; 4 — ремонтируемый объект



При этом в систему сил, действующих, на неподвижный, незакрепленный опорный контур стенда при ремонтных работах входят: произвольно расположенные активные силы Ft, Вызванные усилиями, прикладываемыми рабочим при разборке (сборке) соединений; дополнительная знакопеременная сила Fn, Прикладываемая рабочим к объекту ремонта (точка опоры); изменяющийся во времени вес ремонтируемого объекта Fu, обусловленный технологией ремонтных работ; реакции Д. внешних связей, возникающие на опорах незакрепленного опорного контура.

Согласно принципу Даламбера, для любого момента времени имеем уравновешенную систему сил, т. е.

, , (3,2)

Где R и М - Главный вектор и главный момент относительно произвольного центра активных, реактивных инерциальных сил, действующих на систему.

Таким образом, получаем:

(3,3)

(3,4)

(3,5)

(3,6)

Где - главные векторы активных и реактивных сил, которые взаимно уравновешиваются; - главные моменты активных и реактивных сил, которые взаимно уравновешиваются.

Таким образом, анализ устойчивости стенда можно проводить как по активным, так и реактивным составляющим.

Рассмотрим случай, когда система активных сил и сил инерции приведена в центре О К системе ( и ), при этом выполняется условие (рис. 3). Систему приводим к одной равнодействующей силе R, Линия действия которой проходит через контур ABCD, Пересекая его плоскость в точке N.

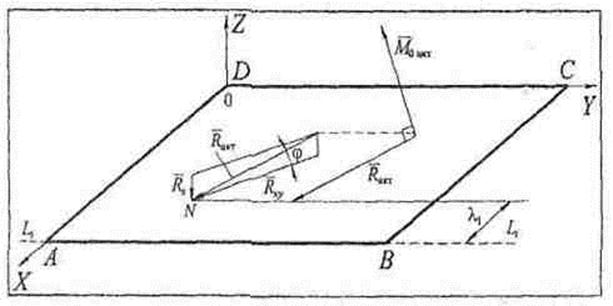

Рис. 3.5 – Приведённая система сил

Силу R раскладываем на составляющие Rz и Rxy. При этом сделаем вывод, что устойчивость стенда вокруг любого ребра опрокидывания зависит от силы Rz и ее точки N Пересечения с опорным контуром.

Для определения положения точки N применим к системе сил теорему Вариньона относительно произвольного ребра опрокидывания (Li - Li);

(3,7)

Откуда

(3,8)

Где - сумма моментов всех активных сил и сил инерции;

- сумма проекций активных сил и сил инерции на ось z.

Если , то такую систему сил заменяем эквивалентной системой состоящей из двух взаимно перпендикулярных скрещивающихся сил, одна из которых Rxy лежит в плоскости опорного контура, а линия действия силы Rz, проходит через опорный контур перпендикулярно ему. Точка пересечения силы Rz с плоскостью опорного контура и в этом случае однозначно определяет устойчивость системы к опрокидыванию.

Размерная величина X, Определяет мгновенный запас устойчивости стенда относительно ребра опрокидывания. Следовательно, ее можно принять за критерий устойчивости. В отличие от выражения (1) она имеет четкий физический смысл, указывая расстояние от соответствующего ребра опрокидывания до точки опорного контура, через которую проходят равнодействующие как активных, так и реактивных сил (рис. 3.6).

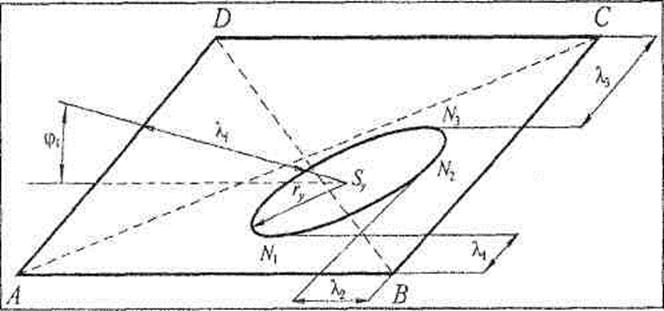

Рис. 3.6. Определение модифицированного ( ) коэффициента устойчивости стенда для диагностики, ремонта и обкатки ДВС

Центр Sy и радиус Rv окружности устойчивости, которые назовем соответственно центром и радку - сом устойчивости системы так же, как и - модифицированный коэффициент устойчивости, являются критериями устойчивости.

Кратчайшее радиальное расстояние между точками периметра опорного контура и окружностью устойчивости при любом угле характеризует мгновенный запас устойчивости системы, а он определяется линейной величиной . При = О окружность устойчивости касается опорного контура, устойчивость равновесия системы нарушается. Как видно из рис. 4, устойчивость стенда определяется не только силой Rz и точкой N Ее приложения, но и размерами и формой опорного контура ABCD, Центром устойчивости Sy и его смещением относительно центра геометрической симметрии контура, максимальным значением RУ.

Действие переменных нагрузок на ремонтируемый двигатель, установленный на стенде для диагностики, ремонта и обкатки ДВС во время разбо-рочно-сборочных работ, а также сил инерции, обусловленных изменением массы ремонтируемого двигателя во время разборки и сборки, накладывает возмущения на центр устойчивости Sy, Вследствие чего точка N Опишет сложную плоскую фигуру, отличную от окружности.

3.5.2  Расчет на прочность

Рассчитаем диаметр рычага на который мы будем закреплять двигатель.

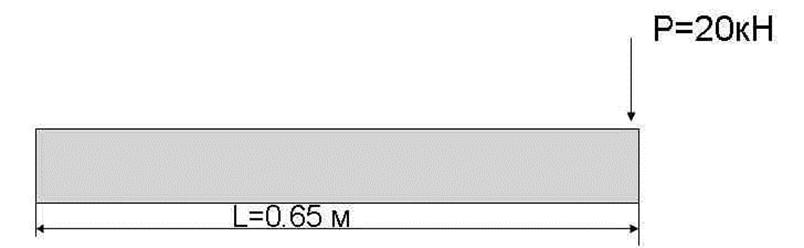

Рис. 3.7 – Расчётная схема

Допускаемое напряжение растяжение находим по формуле:

, (3.9)

Где: –16*104 , кН/м2;

Отсюда:

, (3.10)

Тогда допускаемое напряжение:

, (3.11)

Выразим из формулы 3.11 внешний минимальный диаметр рычага в (м.):

, (3.12)

Мм,

Из конструктивных соображений выбираем внешний диаметр рычага D=14см из Ст-3 ПС. Так как принятый диаметр рычага больше расчетного, то все условия выполнены.

3.5.3 Расчет и выбор узлов гидропривода

Силовой гидроцилиндр. В соответствии с принятой гидравлической схемой стенда, в нем должен использоваться гидроцилиндр. При этом гидроцилиндр должен создавать рабочее усилие на менее 7,5·103Н.

Ориентируясь на расчетные значения величины хода штока гидроцилиндра и необходимое рабочее усилие, по каталогу [ ] выбираю соответствующий гидроцилиндр: ГЦП-I-50-100 МН 2255-81.

Технические параметры гидроцилиндра:

-  диаметр поршня 50 мм;

-  ход штока 100 мм;

-  рабочее усилие на штоке 19210 Н;

-  диаметр штока 25 мм;

-  рабочее гидравлическое давление до 0,1 МПа;

-  площадь поршня 19,6 см2.

Гидравлический насос. С точки зрения достаточной надежности работы, удобства монтажа и эксплуатации для принятой гидравлической схемы привода стенда наиболее подходит гидравлический насос шестеренчатого типа. Для выбора типоразмера данного насоса, главным параметром принимаем давление, которое он должен создавать для обеспечения необходимого рабочего усилия гидроцилиндра.

Принимаю насос НШ-10Е.

Технические параметры насоса:

-  рабочий объем, 10 см3/об;

-  наибольшее давление 15 МПа;

-  рабочее давление 10,4 МПа;

-  диапазон частот вращения 900…3000 об/мин;

-  объемный к. п.д. 0,80;

-  диаметр конца выходного вала – 15 мм.

Необходимое рабочее давление в гидросистеме для создания требуемого рабочего усилия на штоке Ршт:

Где Sп = 19,6 см2=0,00196м2 – площадь поршня;

Сравнивая необходимое расчетное рабочее давление в гидросистеме с рабочим давлением, создаваемым насосом, видно, что принятый насос работоспособен.

Подача насоса, при предполагаемой частоте вращения двигателя Nдв =25 об/сек:

Q=Nдв=10·25=250см3/сек»0,0003м3/сек.

Q=10 см3/об – рабочий объем.

Рабочая мощность насоса:

Nнач = PГ = 0,0003·4,7·106 = 1,3 кВт.

Необходимая расчетная мощность электродвигателя:

H=0,85 – к. п.д. рабочего механизма стенда.

Ориентируясь на расчетную мощность электродвигателя по каталогу выбираю двигатель:

4А80В4У3; N=1,5 кВт; nдв=1500об/мин. ГОСТ 19483.

Трубопровод. Типоразмер трубопровода выбираю по условному проходу трубы, используя зависимость (по ГОСТ 16516-80) между условным проходом и номинальным расходом жидкости [ ]. Для проектируемой гидросистемы с Q=250 см3/сек»16л/мин Необходим условный проход трубопровода 9 мм, его может обеспечить труба с внутренним диаметром 8…10 мм;

Гидравлический распределитель. Для управления работой стенда выбран наиболее распространенный для этих целей гидрораспределитель Р75-23.

Параметры распределителя:

-  максимальная пропускная способность – 75 л/мин;

-  количество золотников – 3 шт;

-  рабочее давление – 16 МПа.

Гидравлическая жидкость. В приводе используется индустриальное масло И70А ГОСТ 20799-95. Необходимое количество масла для заполнения гидросистемы - 15 л.

3.6 Вывод

Выполненные расчеты подтверждают работоспособность конструкции стенда.
