Установление газораспределительных шестерен и проверка фаз газораспределения

1 1 1 1 1 1 1 1 1 1 Рейтинг 3.50 (2 Голосов)

Установление приводных шестерен ГРМ по меткам. Определение моментов открытия и закрытия впускных и выпускных клапанов.

ЛАБОРОТОРНОЕ ЗАНЯТИЕ ПО «ТРАКТОРАМ И АВТОМОБИЛЯМ»

ЦЕЛЬ. Формирование умений и навыков установления газораспределительных шестерен и проверка фаз газораспределения. Определить техническое состояние деталей ГРМ.

По окончании лабораторного занятия студент, как будущий механик – специалист по организации и обеспечению технической эксплуатации машин, должен, в объеме изученного материала, Овладеть следующими знаниями и навыками:

А)  определять последовательность установления газораспределительных шестерен и проверка фаз газораспределения;

Б)  проводить дефектовку деталей субъективными методами и с использованием контрольно-измерительного инструмента, приспособлений, приборов и стендов;

В)  определять техническое состояние деталей ГРМ.

В частности студент Должен Уметь:

А)  выполнять разборку и сборку узлов и механизмов тракторов, самоходных шасси и автомобилей с соблюдением требований техники безопасности, с сохранением первоначального состояния деталей, с сохранением комплектности и принадлежности деталей и др. правилами разборочно-сборочных работ;

Б)  грамотно выбрать, подготовить и использовать контрольно-измерительный инструмент;

В)  выполнять контроль состояния и измерение: подшипников распределительного вала, величины износа кулачков распределительного вала, прямолинейности и биения фаски клапана ГРМ, герметичности клапанного механизма ГРМ;

Г)  пользовать справочной литературой при выполнении аналитического расчета агрегата, а также иных работ.

ОБОРУДОВАНИЕ. Двигатели СМД-60 и ЗИЛ-130, инструмент для монтажных работ, устройства для разборки и сборки механизма газораспределения, щуп, металлическая линейка 300 мм, циркуль, детали и сборные единицы ГРМ двигателя, инструкционная карта и методическое обеспечение рабочего места.

ЛИТЕРАТУРА:

1.  Гуревич А. М. и Сорокин Е. М. Тракторы и автомобили. Изд. 4-е, перераб. и доп. М. «Колос», 1978.

2.  Гуревич А. М. и Сорокин Е. М. Тракторы и автомобили. Изд. 2-е, перераб. и доп. М. «Колос», 1974.

3.  Трактори та автомобілі: Підручник / Я. Ю. Білоконь, А. І. Окоча. – К.: Вища освіта, 2003. – 560 с.: іл.

4.  Гуревич А. М. Тракторы и автомобили. – 3-е изд., перераб. и доп. – М.: Колос, 1983. – 336 с. ил.

5.  Тракторы и сельскохозяйственные машины / Л. А. Гуревич, В. А. Лиханов, Н. П. Сычугов. - М.: Агропромиздат, 1986. – 336 с., ил.

6.  Зайцевский А. П., Чичков В. А. Практикум по тракторам и автомобилям.

7.  Ковалев Н. Г. Практикум по тракторам и автомобилям. Колос, 1981. – 223 с., ил.

ОСНОВНЫЕ ТРЕБОВАНИЯ БЕЗОПАСНОСТИ:

1. К выполнению работы приступать только после инструктажа и по указанию преподавателя. 2. На рабочем месте соблюдать порядок и чистоту. Не загромождать проходы и территорию рабочего места. Демонтированные детали и узлы складировать на столах или других, предназначенных для этого, местах. При необходимости, до начала работы навести порядок на рабочем месте. 3. Использовать исправные инструмент и приспособления, применять их по назначению. 4. Без разрешения преподавателя не покидать и не менять рабочее место и характер работы. 5. Использовать только безопасные приемы выполнения работы, соблюдать дисциплину.6. Согласовывать свои действия с действиями других участников работы с целью предупреждения травмирования друг друга. 7. При обнаружении угрозы собственной безопасности или безопасности окружающих, а также в случае получения травмы, немедленно прекратить работу и сообщить преподавателю.

Содержание и последовательность выполнения работы

Для выполнения данного занятия необходимо ознакомиться с инструкционной картой и теоретическими материалами заданной темы в литературе [1] с. 86-99, [2] с. 69-76.

После чего можно приступать к выполнению работы, получив у преподавателя задание для каждого звена.

ЗВЕНО № ________

Характеристика механизмов двигателя

(для звена №1 - СМД - 60, №2 - ЗИЛ - 130)

Название

Показатель

Модель двигателя



Тип двигателя



Количество цилиндров



Порядок работы



Тип механизма газораспределения



Тип декомпрессионного механизма



Тип приводного механизма



Зазор между стержнем клапанами и бойком коромысла, мм



Впускной клапан



Выпускной клапан



Выучить строение и последовательность разборки, сборки, регулировки механизма газораспределения.

Разобрать механизм привода распределительного вала, установить наличие меток.

Собрать механизм привода распределительного вала, шестерни соединить по метками.

Определить моменты открытия и закрытие впускных и выпускных клапанов.

Особенности строения сопряжений

Чем определяется положение поршня первого цилиндра в верхней мертвой точке (ВМТ) при такте сжатия?

Ответ:_______________________________________________________________

Нормальное осевое перемещение распределительного вала и способ его ограничения?

Ответ:____________________________________________________________

Сколько градусов равняется 1мм дуги шкива коленчатого вала (привести расчеты)?

Ответ:______________________________________________________________________

Фазы газораспределения выявленные в ходе выполнения работы, град

Впускной клапан: начало открытия _______________ к ВМТ

Конец закрытия ________________ после НМТ

Выпускной клапан начало открытия _______________ к ВМТ

Конец закрытия _______________ после НМТ

Длительность открытия впускного клапана, град. _______________

Длительность открытия выпускного клапана, град._______________

Величина перекрытия клапана, град_______________

Начертить диаграмму газораспределения двигателя ГАЗ-53 и СМД-62.

При помощи рисунка 1 обозначьте и укажите порядок установки распределительных шестерен двигателей: а) Д-50; б) ЗИЛ-130; в) СМД-62.

А) Б)

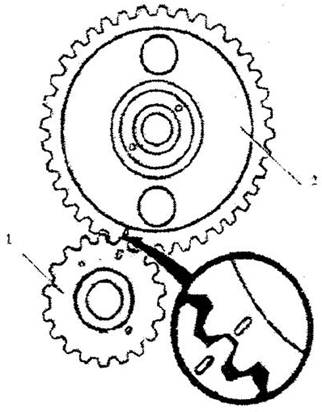

Установка распределительных шестерен по меткам

Рис. 1 – Установка распределительных шестерен по меткам

Ответ: _________________________________________________________________

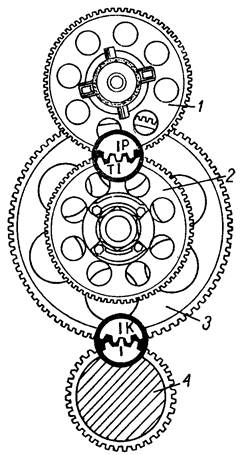

Детали механизма газораспределения: а) двигателя Д-160; б) двигателя ЗИЛ-130

Рис. 2 – Детали механизма газораспределения: а) двигателя Д-160; б) двигателя ЗИЛ-130.

Ответ:___________________________________________________________________

Контрольные вопросы

В каких двигателях выпускные клапаны имеют натриевое охлаждение, принудительное проворачивание?

Ответ:______________________________________________________________

Как влияет отклонение в установке фаз на экономичность работы двигателя?

Ответ:____________________________________________________________________

Вывод:________________________________________________________________

Выполнил студент группы _________ Дата __________ Ф. И.О.____________________

Оценка___________ Дата_________ Преподаватель________________________
