Механічний гальмівний привід

Механічний гальмівний привід застосовується найчастіше в гальмівній системі стоянки.

Гальмівна система стоянки автомобілів ГАЗ-24-10 і ГАЗ-3102 «Волга

Рис. 21.8.1 Гальмівна система стоянки автомобілів ГАЗ-24-10 і ГАЗ-3102 «Волга»:

1—рукоятка; 2 – важіль управління; 3 і 8 кронштейни; 4 – важіль приводу; 5—направляюча троса; 6—стягнута пружина; 7 — регулювальний ексцентрик;9—трос; 10—зрівнювач; 11—тяга зрівнювача; 12-—тяга важеля; 13— вимикач контрольної лампи

Привід гальмівної системи (рис.21.8.1.) стоянки легкових автомобілів ГАЗ-3110 – механічний, діє на гальмівні механізми задніх коліс. Важіль 2 приводи гальма стоянки встановлюється в кронштейні 3, привареному до передньої панелі підлоги. При переміщенні важеля 2 вгору він через тягу 12 повертає важіль 4, на нижньому кінці якого закріплена шарнірно тяга 11 зрівнювача.

На різьбовому кінці тяги 11 зрівнювача за допомогою гайки і контргайки закріплений зрівнювач 10, який забезпечує рівномірний розподіл зусилля по двох гілках троса 9, пов'язаного з приводними важелями гальмівних механізмів задніх коліс.

Приводні важелі 14 (рис.21.7.2.) гойдаються на осях, закріплених на задніх колодках гайкою. Приводний важіль 14 за допомогою розтискного стрижня 12, маятникового важеля 5 і регулювального ексцентрика 4 сполучений з передньою колодкою 6.

Важіль гальма стоянки

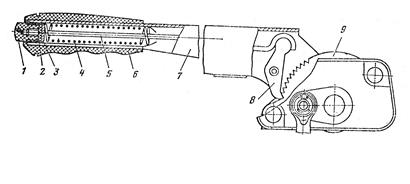

Рис. 21.8.2 Важіль гальма стоянки:

I — кнопка; 2 — гумова шайба; 3 — шайба; 4 — пружина: 5 — тяга; 6 — ручка; 7 — важіль; 8 — собачка; 9—зубчатий сектор

При повороті важеля гальма стоянки у верхнє положення він утримується в піднятому положенні за допомогою механізму хропіння, що складається з собачки 8 (рис.21.8.2) і зубчатого сектора 9. Зусилля при цьому через передавальні деталі приводу передається на приводні важелі 14 (рис.21.7.2.2.) гальмівних механізмів, а потім на гальмівні колодки 6 і 13 притискуючи їх до гальмівного барабана.
