Потрійний захисний клапан

Потрійний захисний клапан призначений для розподілу стислого повітря, що поступає від компресора, по трьох контурах і автоматичного відключення пошкодженого контура з метою збереження тиску в справних контурах.

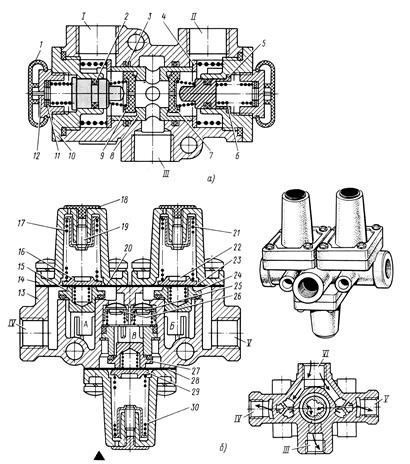

Потрійний захисний клапан має корпус 13 з одним введенням VI і трьома висновками III, IV і V в контура. У корпусі 13 встановлені три випускні клапани 15, 24 і 27 і два перепускні клапани 25 і 26 з пружинами.

Клапани 15, 24 і 27 через діафрагми 20, 23, 28 і 16, 22 і 29 взаємодіють з пружинами, встановленими всередині кришок, закріплених на корпусі гвинтами.

Стисле повітря поступає з живлячої магістралі у введення VI і порожнини А і б, а досягши тиску 520 кПа відкриває клапани 15 і 24, долаючи опір пружин 17 і 21.

Потім прогинаючи мембрани поступає через висновки IV і V в два автономні контури. Одночасно стисле повітря відкриває перепускні клапани 25 і 26, поступає в порожнину В і при тиску 510 кПа відкривши клапан 27 проходить через вивід III в третій контур.

При розгерметизації одного з контурів тиск на діафрагму в пов'язаній з ним порожниною зменшується і під дією пружини (17 або 21 або 30) на діафрагми клапан (15 або 23 або 27) відповідного контура закривається і стисле повітря в нього поступати не буде. Лише при тиску 520 кПа клапан несправного контура відкривається випускаючи частина повітря в негерметичний контур. Таким чином в герметичних контурах тиск підтримуватиметься до 520 кПа.
