Платформа для выборочной уборки огурцов АУС-1

1 1 1 1 1 1 1 1 1 1 Рейтинг 5.00 (1 Голос)

Она состоит из платформы с рольгангом (ролико­вым транспортером для перемещения по платформе заполненных овощами ящиков), поперечно расположенной рамы, продольного элеватора и инспекционного (переборочного) стола. На раме уста­новлено два транспортера. К ней прикреплено также 18 сидений для сборщиков и 18 опор с ящиками-накопителями. В транспорт­ном положении рама с транспортерами складывается вдоль бортов платформы с помощью поворотной стойки. Ее колеса можно рас­станавливать на колею от 1,4 до 1,8 м.

АУС-1 агрегатируют с тракторами тягового класса 1,4, оборудо­ванных ходоуменьшителем.

Перед началом работы платформу загружают порожней дере­вянной тарой. Сборщики занимают места на сиденьях. Трактор движется на пониженной скорости, сборщики собирают овощи в ящики-накопители и после их заполнения опрокидывают содер­жимое на движущиеся поперечные транспортеры. С них плоды поступают на элеватор, а затем на инспекционный стол, где про­дукцию сортируют (на стандартную и нестандартную) и помеща­ют в соответствующую тару. Ящики, заполненные овощами, с по­мощью рольганга грузчики укладывают на платформу, а выгружа­ют с платформы в конце гона.

Ширина захвата платформы 12,5м, производительность 0,2...0,5 га/ч, рабочая скорость 0,25...0,21 км/ч, ее обслуживают 22 человека.

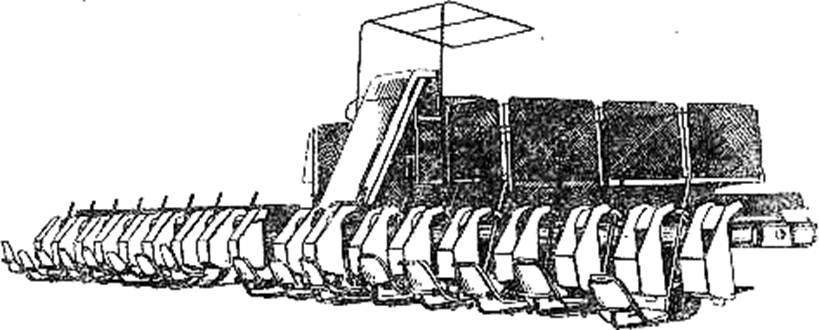

ПЛАТФОРМА ДЛЯ ВЫБОРОЧНОЙ УБОРКИ ОГУРЦОВ АУС-1

Прицепная, предназначена для механизации уборки неодновременно созревающих овощей.

Состоит из платформы, транспортеров попереч­ных (правого и левого) и подъема, инспекционного стола, рольганга, поворотной стойки, 18 сидений для сборщиков, ящиков-накопителей и прилагаемых ходоуменьшителей СН-5А для ЮМЗ-6 или ГХУ-0,2 для трактора МТЗ-80.

Перед началом работы платформа загружается порожней деревянной тарой. Сборщики занимают места на сиденьях, расположенных вдоль продоль­ных транспортеров. Трактор с ходоуменьшителем движется на пониженной скорости с платформой, а сборщики собирают огурцы в ящичные накопители и после их заполнения опрокидывают содержимое на поперечные транспортеры, с которых плоды поступа­ют на элеватор, а затем на инспекционный стол, где продукцию сортируют на стандартную и нестандарт­ную. Ящики, заполненные огурцами, складываются на платформе. Выгрузка осуществляется в конце го­нов.

Агрегатируется с тракторами тягового класса 1,4. Обслуживают 22 человека.

Техническая характеристика

Производительность в час, га:

основного времени 0,35…0,52

эксплуатационного 0,19…0,29

Ширина, м 12,5

Скорость, км/ч:

рабочая 0,25…0,41

транспортная до 15

Габаритные размеры, мм 8560х13010х3390

Масса, кг 3370

Разработчик — Николаевский филиал ГСКБ по машинам для овощеводства (327020, г. Николаев, пл. Материальных ворот),

Изготовитель — предприятия Украгропрома.
