Копатель луковый грохотный ЛКГ-1,4

1 1 1 1 1 1 1 1 1 1 Рейтинг 5.00 (1 Голос)



КОПАТЕЛЬ ЛУКОВЫЙ ГРОХОТНЫЙ ЛКГ-1,4

Предназначен для выкопки лука-репки и лука-севка, укладки в валок для просушки и подбора его с погрузкой в кузов транспортных средств. Копатель убирает лук, посеянный с междурядьями 20+50, 15+55 и 45 см на ровной и профилированной повер­хностях.

Состоит из рамы, механизма двух решетного ко­леблющегося грохота, привода коробов, лемеха, авто­матического регулятора глубины подкапывания, опорных и ходовых колес, продольного элеватора, по­перечного и погрузочного транспортеров, гидро- и пневмотормозной систем.

Агрегатируется с тракторами МТЗ-80 и МТЗ-82, ЛТЗ-55.

Обслуживает тракторист.

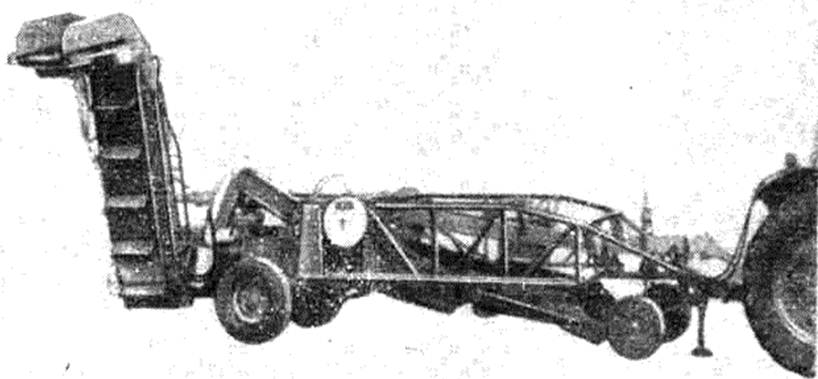

Копатель луковый грохотный ЛКГ-1,4

Техническая характеристика

Вид работы выкопка подбор

лука-севка валков

лука-репки

Производительность в час

Основного времени, га 0,37…0,78 0,74…1,56

Ширина захвата, м 1,35…1,4 2,7…2,8

Рабочая скорость, км/ч 2,8…5,6 2,8…5,6

Глубина подкапывания, см 5…10 до 5

Габаритные размеры

В рабочем положении, мм 6200х2360х1600 6200х4900хх2650…3450

Масса (конструкционная), кг 2500 2500

Разработчик — ГСКБ по машинам для овоще­водства (125413, г. Москва, ул. Солнечногорская, 4).

Изготовитель — ПО "Рязсельмаш" (390000, г. Рязань, ул. Чапаева, 57).

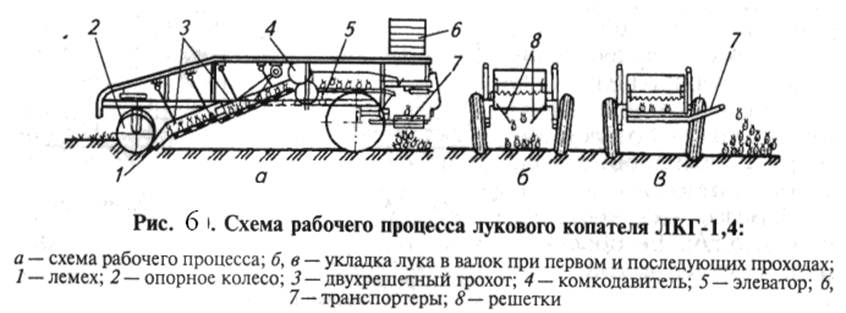

Схема работы лукового копателя ЛКГ - 1,4

Машина состоит из опорных колес 2 , подкапывающего лемеха 1, Двух-решетного грохота 3, Комкодавителя 4, Продольного элеватора 5, поперечного 7 и выгрузного б транспортеров.

Решета грохота 3 Составлены из продольных тростей. Расстоя­ние между тростями первого решета 24мм, второго — 21мм. К раме первого решета прикреплен активный лемех. Решета подве­шены к раме на четырех подвесках и приводятся в колебательное движение от эксцентриковых валов шатунами. Передача снабжена клиноременным вариатором, которым регулируют частоту коле­бания решет от 440 до 600 мин-1.

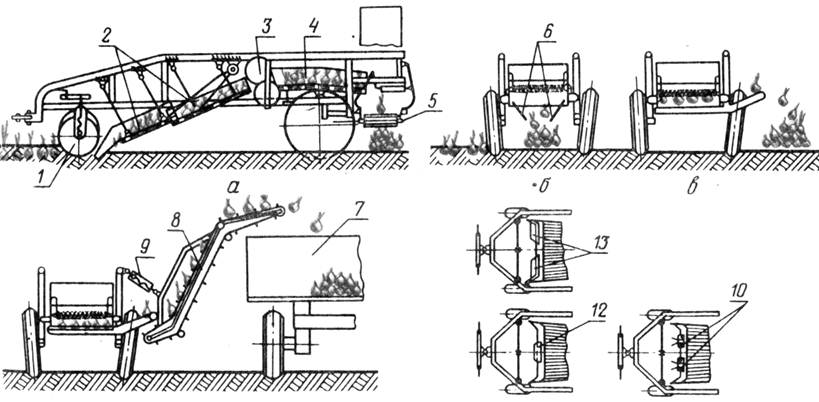

Схема работы лукового копателя ЛКГ - 1,4

Комкодавитель 4 Выполнен из двух пневматических баллонов. Продольный элеватор 5 изготовлен из прутков, через которые просыпаются частицы почвы. Поперечный транспортер 7 при­креплен к раме на подвесках. Передние подвески соединены со штоками двух гидроцилиндров, которыми транспортер отодвига­ют назад или вперед. С передними подвесками связаны две ре­шетки 8 (рис. 6, Б). С отводом транспортера 7 назад решетки опускаются и устанавливаются за продольным элеватором 5, А при переводе транспортера 7 вперед — поднимаются и заходят под элеватор.

Для формирования валков (первая фаза) машина лемехом 1 Подрезает пласт земли с луком и подает его на качающиеся решета грохота 3. Почва просеивается сквозь трости грохота на поверх­ность поля. Лук и крупные комки проходят между баллонами комкодавителя 4, Где комки раздавливаются и отделяются от уро­жая на сепарирующей поверхности элеватора 5. Лук укладывают в сдвоенный валок за два прохода копателя. При первом проходе поперечный транспортер 7 отводят назад, очищенный от почвы лук падает на решетки 8 И укладывается ими в валок. При после­дующих проходах транспортер 7 смещают вперед, а решетки 8 Поднимают. Урожай с элеватора 5 поступает на транспортер 7, от­водится им в сторону и укладывается на валок, сформированный при предыдущем проходе копателя (рис. 6 Б, в).

Для подбора лука из валков (вторая фаза) на ЛКГ-1,4 дополни­тельно монтируют выгрузной транспортер 6. Лемехи 1 Подкапыва­ют почву под валком на глубину 5 см и подбирают урожай. Очи­щенный от почвы лук транспортером 6 Загружают в рядом движу­щийся транспорт.

Копатель агрегатируют с тракторами МТЗ-80/82 и ЛТЗ-55. Производительность машины на выкопке лука 0,7 га/ч, на под­борке валков 1,6 га/ч.


Копатель луковый грохотный ЛКГ-1,4 - 5.0 out of 5 based on 1 vote
