МАШИНА ДЛЯ СПЛОШНОЙ УБОРКИ КОЧАННОЙ КАПУСТЫ УКМ-2

Полунавесная, предназначена для механизиро­ванной сплошной уборки средних и поздних сортов кочанной капусты с зеленым листом с одновремен­ной погрузкой в рядом идущий транспорт или для укладки в валок на землю.

Состоит из рамы, срезающего аппарата бокового расположения, выгрузного элеватора, гидросистемы, кабины, привода и системы управляемых колес.

Привод рабочих органов гидравлический.

Выгрузной элеватор выполнен в виде пантографа, что обеспечивает перемещение элеватора от горизон­тального положения (при укладке в валок) до мини­мально необходимой высоты при погрузке в транс­портное средство.

Агрегатируется с тракторами тягового класса 1,4.

Обслуживают тракторист и механизатор.

Техническая характеристика

Производительность в час, га (т): основного времени не менее 0,3 (21)

Эксплуатационного не менее 0, 165 (14,2)

Ширина захвата, м 1,4

Скорость, км/ч:

Рабочая 2,5

Транспортная до 14

Потери кочанов – всего % 1

В том числе стандартных 0,5

Число кочанов, %

слабоповрежденных 3,1

сильноповрежденных 0,9

Дорожный просвет, мм не менее 400

Размеры с трактором, мм в раб. положении 8150х5870… 6850х2900…3400

в транспортном 8150х2970х3680

Масса, кг 2900

Разработчик — ГСКБ по машинам для овоще­водства (125413, г. Москва, ул. Солнечногорская, 4).

Изготовитель — завод "Лидсельмаш" (231300, г. Лида Гродненской обл., ул. Советская, 70).

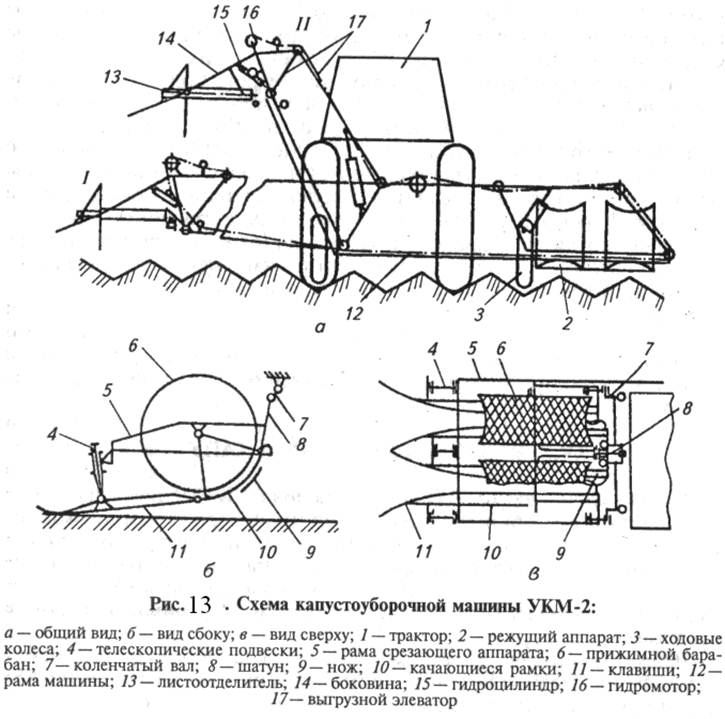

Схема работы капустоуборочной машины УКМ-2

 Машина состоит из режущего аппарата бокового расположения, двух колес 3 (рис. 13), выг­рузного элеватора 17, листоотделителя 13 И гидропривода рабочих органов.

Режущий аппарат имеет два рабочих русла, образованных цент­ральным неподвижным лифтером и боковыми колеблющимися клавишами 11. Над каждым руслом расположен прижимной бара­бан 6, поверхность которого образована эластичной сеткой. На рамках 10 Клавишей 11 закреплены ножи 9. Рамки с клавишами закреплены на подвесках 4 И приводятся в колебательное движе­ние шатуном 8 От вала 7. Срезающий аппарат может копировать поле в продольном и поперечном направлениях.

Выгрузной элеватор 17 выполнен в виде пантографа, что обес­печивает его перемещение из горизонтального положения I (при укладке кочанов в валок) до оптимально необходимый высоты при их погрузке в транспортное средство (положение II). Элева­тор снабжен жесткой рамой 12, с одной стороны которой закреп­лен режущий аппарат 2, А с другой — две шарнирные рамы, переме­щаемые гидроцилиндрами. На рамах установлено дно с транспор­терным полотном, оборудованным скребками. В дне расположены люки, которые открывают при горизонтальном расположении элеватора для укладки кочанов в валок.

Схема работы капустоуборочной машины УКМ-2

Листоотделитель 13 имеет две пары встречно вращающихся из шести рядков валок вручную загружают в транспортное средство и доставляют на реализацию или в хранилище.

УКМ-2 агрегатируют с тракторами тягового класса 1,4. Маши­на убирает два ряда капусты, возделываемой с междурядьем 70 см. Ее производительность 0,3 га/ч.

Капустоуборочная машина УКМ-1 убирает средние и поздние сорта кочанной капусты с одновременной погрузкой их в рядом движущийся транспорт для последующей обработки урожая на унифицированной линии УДК-30.
