КОМБАЙН ТОМАТОУБОРОЧНЫЙ СКТ-2А

Самоходный, предназначен для сплошной разо­при уборки специальных одновременно созревающих сортов томатов консервного назначения.

Состоит из шасси, силовой установки, жатвенноприемной и плодоотделяющей групп, группы инспек­ции и сортировки, транспортеров и гидравлической системы, электрооборудования.

Шасси, моторно-ходовая часть и гидравлическая система заимствованы от зерноуборочного комбайна Нива".

При движении комбайна вращающиеся дисковые ножи срезают кусты томатов, которые затем по транспортерам поступают на плодоотделитель, обес­печивающий отделение плодов от кустов без повреж­дения и потерь. Планки транспортеров имеют поли­этиленовое покрытие, что препятствует налипанию почвы и предохраняет плоды от повреждений. Отде­лившиеся от кустов томаты и крупные комки почвы попадают на переборочный стол. Рабочие-перебор­щики выбирают из потока кондиционные плоды и укладывают их на транспортер плодов, который пе­ремещает их на транспортер сортировочного стола, где их по цвету сортируют вручную. Зеленые плоды поступают в бункер-накопитель, а красные направ­ляются по выгрузному транспортеру в транспортную тележку. Сортировка может осуществляться на ста­ционарном пункте. В этом случае система для сбора зеленых плодов снимается с комбайна.

Комбайн томатоуборочный СКТ-2А

Техническая характеристика

Производительность в час основного времени, т 10,2

Ширина захвата, м 1,4…1,8

Скорость, км/ч:

рабочая 1,33

транспортная до 20

Основная ширина междурядий, см 50+90

Пределы регулировки рабочих органов по глубине подрезания, см до 6

Число подрезающих дисков 2

Минимальный радиус поворота по крайней наружной точке, м 10,2

Необходимая ширина поворотной полосы, м 24

Ширина колеи, мм:

задних колес 2420

передних 1615

Дорожный просвет, мм 300

Габаритные размеры, мм:

в рабочем положении 10140х4895х3890

в транспортном 10140х3025х3890

Масса (конструкционная с полным комплектом рабочих органов), кг 9345

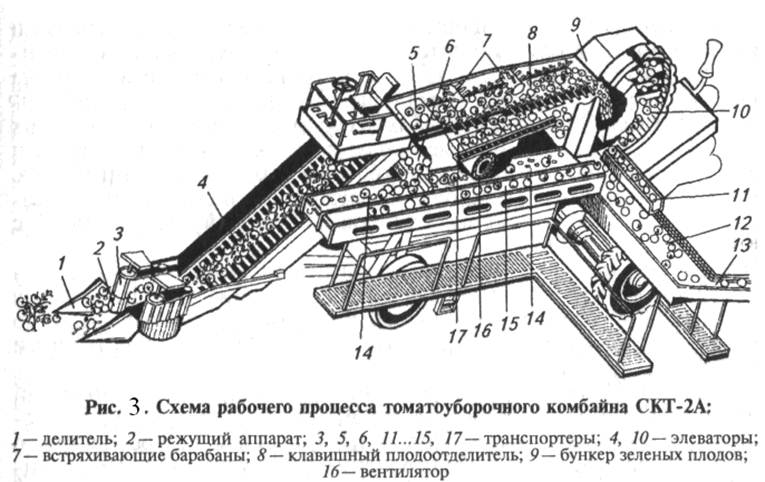

Схема рабочего процесса томатоуборочного комбайна СКТ - 2А

Жатвенно-приемная часть Включает в себя делители 1, двухдисковый режущий аппарат 2, Транспортеры-съемщики 3 И подъемный элеватор 4. Плодоотделяющая часть Составлена из приемного транспортера 5, клавишного плодоотделителя 8 С встряхивающими барабанами 7, вентилятора 16 И системы транс­портеров 6, 14, 15 к 17. Сортировальная часть Состоит из сортиро­вочного 12, Выгрузного 13 И подающего 11 транспортеров, пло­щадки обслуживания, барабанного элеватора 10 И бункера 9.

При движении комбайна по полю делители 1 подводят кусты томатов к двухдисковому режущему аппарату 2. Ножи, заглублен­ные в почву до 4 см, подрезают верхний слой почвы с кустами и осыпавшимися плодами. Во взаимодействии с транспортерами-съемщиками 3 Они передают массу на элеватор 4, Который направ­ляет ее на транспортер 5. Земля и осыпавшиеся ранее плоды (пер­вый поток) проходят в промежуток между элеватором 4 И транс­портером 5 на выносной транспортер 6, А кусты томатов с неоторванными плодами (второй поток) транспортером 5 подаются на начало клавиш 8 Плодоотделителя.

Первый поток транспортером 6 Выгружается на транспортеры 14 Переборочного стола. Рабочие, обслуживающие переборочный стол (до 10 человек), выбирают из движущегося потока кондици­онные красные и зеленые плоды и перекладывают их на транспор­тер 15, который направляет плоды на транспортер 12 Сортироваль­ного стола. Земля и некондиционные плоды двумя транспортера­ми 14, Ленты которых движутся в противоположных направлени­ях, сбрасываются на убранную часть поля.

Схема рабочего процесса томатоуборочного комбайна СКТ - 2А

Клавиши плодоотделителя 8 Во взаимодействии с барабанами 7 отделяют плоды от кустов второго потока, перемещают ботву к выходу и сбрасывают ее на поле. Оторванные плоды проходят между пальцами клавиш, падают на транспортер 17и подаются им на транспортер 12 Сортировального стола. Здесь плоды первого и второго потоков объединяются. Рабочие, обслуживающие сорти­ровальный стол, выбирают зеленые плоды и перекладывают их на транспортер 11, который переносит томаты на элеватор 10 Бара­банного типа. Элеватор черпаками захватывает плоды и подает их в бункер 9. Некондиционные плоды и мусор рабочие выбирают и выбрасывают на убранный участок поля через специальные окна. Кондиционные зрелые плоды выгрузным транспортером 13 На­правляются в контейнеры прицепа ПТ-3,5, агрегатируемого с трактором МТЗ-80.

При заполнении бункера 9 Зелеными плодами включаются зву­ковой и световой сигналы. Комбайн останавливают, к выгрузному транспортеру подводят порожний контейнер и открывают окно бункера. Плоды высыпаются на транспортер 12, переносятся им и выгрузным транспортером 13 В контейнер.

При поточной уборке, когда томаты вывозят на стационарный пункт СПТ-15 для сортировки, с комбайна обычно снимают сис­тему для сбора зеленых плодов, шарнирные части переборочного стола и площадок, часть сортировочного транспортера. На сорти­ровальном столе рабочие-переборщики выбирают только сорные примеси.

Комбайном убирают томаты, возделываемые по схемам 50 + 90, 40+ 100, 40+ 120см. Ширина захвата комбайна 1,4...1,6м, рабо­чая скорость 0,65...3,9 км/ч, производительность 0,17...0,3 га/ч. Машину обслуживают 1 комбайнер и около 20 переборщиков.

Разработчик — ГСКБ ПО "Молдсельмаш" (279200, г. Бельцы, ул. Пионерская, 17). Изготовитель — завод "Бельцсельмаш" (279200, г. Бельцы, ул. Пионерская, 17).
