ПЛАТФОРМА ДЛЯ ТРАНСПОРТИРОВ­КИ ПОМИДОРОВ ОТ УБОРОЧНЫХ МАШИН ПТ-3,5А

Предназначена для погрузки заполненных кон­тейнеров на раму тележки при ручной или машин­ной уборке плодов, транспортировки их к месту дальнейшей переработки и автоматической разгрузки контейнеров. Можно использовать также на уборке и транспортировке фруктов.

Состоит из подъемного крана, тележки и 21 кон­тейнера. Подъемный кран служит для погрузки и разгрузки контейнеров. Навешивается он сзади трак­тора на неподвижные элементы тракторной гидрона­вески. Тележка прицепная для перевозки контейне­ров состоит из рамы с рольгангом, ходовой части, тормозной системы, системы электросигнализации и трех комплектов контейнеров.

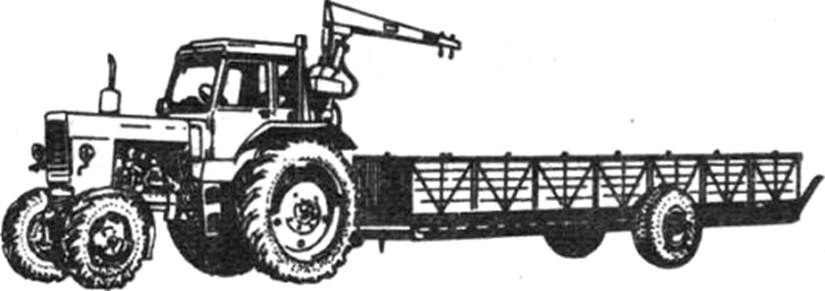

Агрегатируется с тракторами МТЗ-80, МТЗ-82. Обслуживает тракторист. Платформа для транспортиров¬ки помидоров от уборочных машин  ПТ-3,5А

Техническая характеристика

Грузоподъемность, т 3,5

Скорость движения, км/ч:

по грунту до 8

по дорогам с гладким покрытием 13

Число контейнеров, устанавливаемых

На платформе 7

Вместимость контейнера, м3 0,63

Высота подъема груза, м 1,25

Длина вылета стрелы, мм 700

Дорожный просвет, мм 365

Габаритные размеры, мм:

контейнера 1200x1000x780

агрегата 8630x1950x1350

Масса, кг:

агрегата 1435

контейнера 64

Разработчик — ГСКБ по машинам для овоще­водства (125413, г. Москва, ул. Солнечногорская, 4).

Изготовитель — Павлодарский РМЗ (Казахская ССР, Павлодарская обл., Павлодарский р-н).
