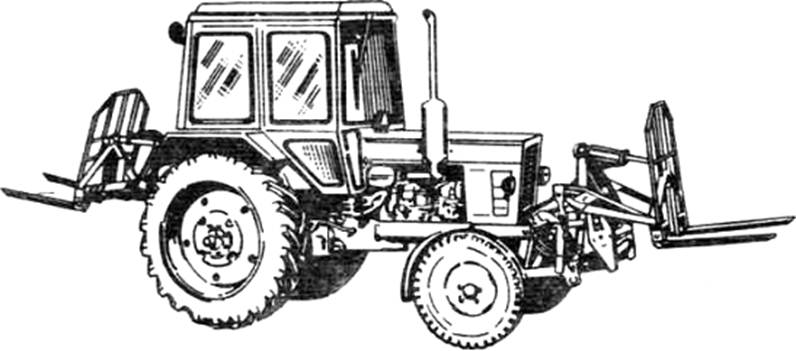

ЗАХВАТ ВИЛОЧНЫЙ ЗВ-0,75

Предназначен для погрузки-разгрузки и штабели­рования ящичных поддонов (контейнеров) с сельхоз­продуктами в полевых условиях, а также для транс­портировки их на небольшие расстояния. Может вы­полнять погрузочно-транспортные работы и с други­ми грузами массой, не превышающей грузоподъем­ность агрегата.

Поставляется в двух исполнениях навески захва­тов на трактор: задней, а также задней и передней. Навеска захвата спереди осуществляется через до­полнительные узлы. Управление передним захва­том — от дополнительного распределителя, установ­ленного в кабине водителя.

Основные узлы: рама основная, рамка наклона, рычаги, вилы, цепные тяги, дополнительные рамки и лонжероны для навески впереди трактора.

Агрегатируется с тракторами МТЗ-80, МТЗ-82.

Обслуживает тракторист.

Захват вилочный ЗВ-0,75 Техническая характеристика

Производительность в час основного времени на транспортном

Плече до 50 м, т 6,12

Максимальная грузоподъемность, кН 7,5

Удельный расход топлива, кг/т 1,15

Скорость, км/ч:

рабочая (с грузом) до 6

транспортная до 20

Высота погрузки, мм 1500…1600

Угол поперечной статической устойчивости агрегата с грузом

На вилах, град. 40

Дорожный просвет, мм 300

Длина агрегата в рабочем положении, мм

при передней и задней навеске 7400

при задней 5490

Масса (конструкционная без трактора), кг 578

В том числе:

при задней навеске 198

при передней 380

Разработчик — СКБ НПО "Средазсельхозмаш" (700000, г. Ташкент, Главпочтамт, а/я 112).

Изготовитель — ОЭЗ НПО "Средазсельхозмаш" (700000, г. Ташкент, Главпочтамт, а/я 112).
