Универсальный ямокопатель КЯУ-100Б

1 1 1 1 1 1 1 1 1 1 Рейтинг 4.50 (3 Голосов)

УНИВЕРСАЛЬНЫЙ ЯМОКОПАТЕЛЬ КЯУ-100Б

Навесной, предназначен для механизированного выкапывания ям под посадку саженцев плодовых, ягодных и лесных культур на плантажированных и неплантажированных почвах, не засоренных камня­ми, а также для строительных работ на грунтах

Средней плотности. Работает на равнинных участках и на склонах крутизной до 8 град.

Основные сборочные узлы: рама, шарнирная пе­редача, редуктор, регулятор и сменные буры.

На сварной раме крепятся навеска и телескопи­ческий ограничитель глубины, позволяющий устанав­ливать величину заглубления бура. Редуктор шарнирно присоединяется к продольным брусьям рамы.

Рабочие органы ямокопателя — сменные буры Ø 200 и 400 мм, состоящие из вертикальной трубы с приваренными по ее длине шнековой поверхностью и в верхней части — фланцем для крепления к верти­кальному, валу редуктора, пера для центрирования и лучшего заглубления и лемехов, изготовленных из из­носостойкой стали с рабочей поверхностью, наплав­ленной твердым сплавом.

По отдельным заказам КЯУ-100Б комплекту­ется универсальным буром для выкопки ям 0 680 и 950 мм с ограничителем разброса почвы.

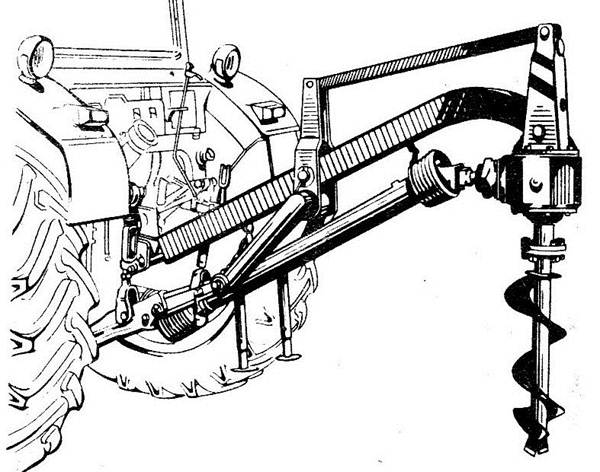

Универсальный ямокопатель КЯУ-100Б

Привод от ВОМ трактора.

Агрегатируется с тракторами МТЗ всех моделей и Т-70В.

Обслуживает тракторист.

Техническая характеристика

Производительность в час, ям:

Основного времени

200

Эксплуатационного

172

Размеры выкапываемых ям, мм:



Диаметр

200...400/680…950

Глубина

До 700

Удельный расход топлива на яму, кг

0,05

Число сменных буров

2/1*

Дорожный просвет, мм

350

Габаритные размеры, мм

2050 / 2670Х685/1700ХІ500/1620

Масса, кг:



С рабочими органами для



Выполнения основной операции

233/190

Бура Ø 200 мм

17

Ø 400 мм

28

*В числителе — для базовой модели, в знаменателе — для КЯУ-100Б-1.

Разработчик и изготовитель НПО "Армселхозмеханизация" (378418, Армянская ССР, пос. Прошян Наирийского р-на ).
