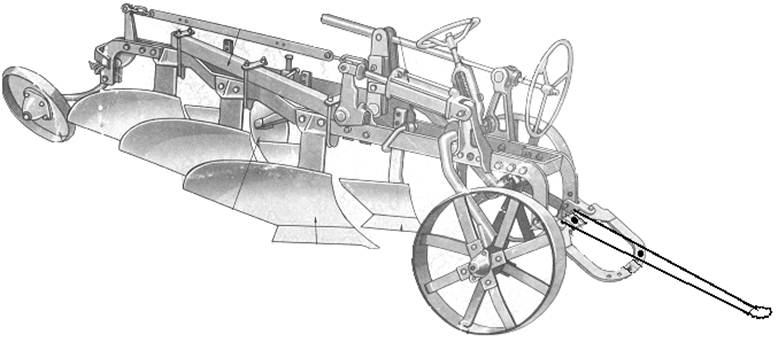

ПЛУГ САДОВЫЙ ПС-4-30А

Предназначен для пахоты в междурядьях садов с удельным сопротивлением до 0.9 кгс/см2 почвах без каменистых включений. Может работать с выно­сом вправо и влево от продольной оси трактора. С минимальным выносом вправо можно использовать как плуг общего назначения.

Основные узлы: рама, корпуса, предплужники, ходовая часть, механизмы заднего колеса и подъема, прицеп, дисковый нож, растяжка, прицепка для бо­рон, гидропривод.

Рама позволяет переставлять заднее колесо для работы в трехкорпусной модификации.

Во время пахоты правое опорное колесо выполня­ет функции бороздного, левое — полевого колес Для удержания равновесия плуга в горизонтальной пло­скости на заднем колесе установлена реборда. При работе плуга с левым выносом заднее колесо закреп­ляют с поворотом влево на 8 град., при работе с пра­вым выносом — разворачивают на этот же угол впра­во.

Плугом пашут почву в с вал, вразвал или комбини­рованно.

Агрегатируется с тракторами ДТ-75В, ДТ-75М. Т-70С, Т-70В.

Плуг садовый ПС-4-30АДля междурядий садов (вспашки приствольных зон), почв до 9 Н/см2

1.  Ширина захвата - 120см.

2.  Рабочая скорость – до 7 км/ч

3.  Производительность за 1 час основного времени - 0,95 га/ч

4.  Глубина пахоты - 25см.

5.  Прицепной.

6.  Агрегатируется с –ДТ-75.

7.  Обслуживает тракторист.

8.  Устройство: …………………………………………….

9.  Регулировка глубины пахоты: рулем винта опорного колеса (левого по ходу движения). Рулем винта правого колеса выравнивают горизонтальность рамы.

10.Примечание: конструкция позволяет получить смещение вправо от оси трактора до 2,7 м за счет сектора в прицепном устройстве.
