Разборка и сборка форсунки. Проверка ее технического состояния. Установка топливного насоса на двигатель.

1 1 1 1 1 1 1 1 1 1 Рейтинг 2.50 (2 Голосов)

ПРАКТИЧЕСКОЕ ЗАНЯТИЕ ПО «ТРАКТОРАМ И АВТОМОБИЛЯМ» ТЕМА. РАЗБОРКА И СБОРКА ФОРСУНКИ. ПРОВЕРКА ЕЕ ТЕХНИЧЕСКОГО СОСТОЯНИЯ. УСТАНОВКА ТОПЛИВНОГО НАСОСА НА ДВИГАТЕЛЬ.

ЦЕЛЬ. Изучение строения и работы топливных насосов высокого давления и форсунок. Проверка ее технического состояния. Формирование практических навыков установления насосов на двигатель и проверки момента начала подачи топлива.

По окончании практического занятия студент, как будущий механик – специалист по организации и обеспечению технической эксплуатации машин, должен, в объеме изученного материала, Овладеть следующими знаниями и навыками:

А)  определять последовательность выполнения разборочно-сборочных работ;

Б)  проводить дефектовку деталей субъективными методами и с использованием контрольно-измерительного инструмента, приспособлений, приборов и стендов;

В)  определять техническое состояние деталей системы питания дизельного двигателя.

В частности студент Должен Уметь:

А)  выполнять разборку и сборку узлов и механизмов тракторов, самоходных шасси и автомобилей с соблюдением требований техники безопасности, с сохранением первоначального состояния деталей, с сохранением комплектности и принадлежности деталей и др. правилами разборочно-сборочных работ;

Б)  грамотно выбрать, подготовить и использовать контрольно-измерительный инструмент;

В)  пользовать справочной литературой при выполнении аналитического расчета агрегата, а также иных работ.

ОБОРУДОВАНИЕ. Инструмент для монтажных работ, детали и сборные единицы системы питания дизельного двигателя, моментоскоп, металлическая линейка длиной 300 мм., инструкционная карта и методическое обеспечение рабочего места.

ЛИТЕРАТУРА:

1.  Гуревич А. М. и Сорокин Е. М. Тракторы и автомобили. Изд. 4-е, перераб. и доп. М. «Колос», 1978.

2.  Гуревич А. М. и Сорокин Е. М. Тракторы и автомобили. Изд. 2-е, перераб. и доп. М. «Колос», 1974.

3.  Трактори та автомобілі: Підручник / Я. Ю. Білоконь, А. І. Окоча. – К.: Вища освіта, 2003. – 560 с.: іл.

4.  Гуревич А. М. Тракторы и автомобили. – 3-е изд., перераб. и доп. – М.: Колос, 1983. – 336 с. ил.

5.  Тракторы и сельскохозяйственные машины / Л. А. Гуревич, В. А. Лиханов, Н. П. Сычугов. - М.: Агропромиздат, 1986. – 336 с., ил.

6.  Зайцевский А. П., Чичков В. А. Практикум по тракторам и автомобилям.

7.  Ковалев Н. Г. Практикум по тракторам и автомобилям. Колос, 1981. – 223 с., ил.

ОСНОВНЫЕ ТРЕБОВАНИЯ БЕЗОПАСНОСТИ:

1. К выполнению работы приступать только после инструктажа и по указанию преподавателя. 2. На рабочем месте соблюдать порядок и чистоту. Не загромождать проходы и территорию рабочего места. Демонтированные детали и узлы складировать на столах или других, предназначенных для этого, местах. При необходимости, до начала работы навести порядок на рабочем месте. 3. Использовать исправные инструмент и приспособления, применять их по назначению. 4. Без разрешения преподавателя не покидать и не менять рабочее место и характер работы. 5. Использовать только безопасные приемы выполнения работы, соблюдать дисциплину.6. Согласовывать свои действия с действиями других участников работы с целью предупреждения травмирования друг друга. 7. При обнаружении угрозы собственной безопасности или безопасности окружающих, а также в случае получения травмы, немедленно прекратить работу и сообщить преподавателю.

Содержание и последовательность выполнения работы

Для выполнения данного занятия необходимо ознакомиться с инструкционной картой и теоретическими материалами заданной темы в литературе [1] с. 138 – 161.

После чего можно приступать к выполнению работы, получив у преподавателя задание для каждого звена.

ЗВЕНО № ________

Характеристика механизмов двигателя

(для звена №1 – СМД - 60, №2 – Д - 240, №3 – Д - 50, №4 – Д - 160, №5 – СМД - 14)

Название

Показатель

Тип (марка) топливного насоса



Количество плунжеров



Диаметр плунжера, мм



Порядок работы секции



Угол опережения подачи топлива, град



Форсунка



Тип (марка) форсунки



Количество распыляющих отверстий



Диаметр отверстий, мм



Давление в начале впрыска, МПа



Способ регулировки



Ход работы

1.  Разобрать форсунку, выучить ее строение и работу. Собрать форсунку. Частично разобрать топливный насос (марку определяет преподаватель), выучить его строение и работу. Собрать топливный насос. Установить топливный насос на двигатель.

2.  Проверить момент начала подачи топлива, при необходимости отрегулировать.

3.  Установить форсунку на прибор и проверить ее на: качество распыливания топлива; на герметичность.

4.  Проверить и отрегулировать давление начала впрыска топлива.

На рисунке 1 укажите основные детали и узлы многоплунжерного топливного насоса высокого давления УТН - 5.

Ответ: _______________________________________________________

Топливный насос УТН – 5

Рис. 1 – Топливный насос УТН – 5.

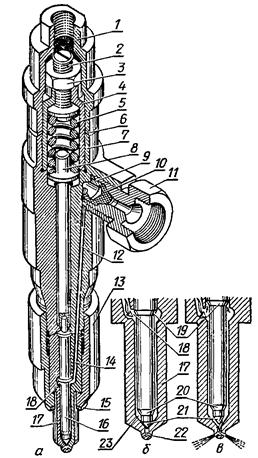

На рисунке 2 укажите основные детали и узлы форсунки.

Ответ:______________

Форсунка закрытого типа с бесштифтовым распылителем, многодырчатая

________________

Рис. 2 – Форсунка закрытого типа с бесштифтовым распылителем, многодырчатая.

_______________________________________

1.  Способ регулировки количества топлива.

Ответ:______________________

Ответ:_________

3.  Способ регулировки угла опережения подачи топлива для всех цилиндров одновременно.

Ответ:_________________________________________

4.  Способ установки коленчатого вала в ВМТ для первого цилиндра.

Ответ:_______________________________________________

5.  Способ контроля угла опережения подачи топлива на двигателе.

Ответ:_________________________________________________

Вывод:__________________

________________________________

Выполнил студент группы _________ Дата __________ Ф. И.О.____________________

Оценка___________ Дата_________ Преподаватель________________________
