ПРАКТИЧЕСКОЕ ЗАНЯТИЕ ПО «ТРАКТОРАМ И АВТОМОБИЛЯМ» ТЕМА. РАЗБОРКА И СБОРКА ШАТУННО-ПОРШНЕВОЙ ГРУППЫ КШМ РАЗНЫХ ТИПОВ ДВИГАТЕЛЕЙ

ЦЕЛЬ. Цель. Выучить строение деталей цилиндро-поршневой группы, выявить особенности конструкции и характер соединений. Приобрести навыки разборки и сборки КШМ.

По окончании практического занятия студент, как будущий механик – специалист по организации и обеспечению технической эксплуатации машин, должен, в объеме изученного материала, Овладеть следующими знаниями и навыками:

А)  определять последовательность выполнения разборочно-сборочных работ;

Б)  проводить дефектовку деталей субъективными методами и с использованием контрольно-измерительного инструмента, приспособлений, приборов и стендов;

В)  определять техническое состояние деталей КШМ.

В частности студент Должен Уметь:

А)  выполнять разборку и сборку узлов и механизмов тракторов, самоходных шасси и автомобилей с соблюдением требований техники безопасности, с сохранением первоначального состояния деталей, с сохранением комплектности и принадлежности деталей и др. правилами разборочно-сборочных работ;

Б)  грамотно выбрать, подготовить и использовать контрольно-измерительный инструмент;

В)  пользовать справочной литературой при выполнении аналитического расчета агрегата, а также иных работ.

ОБОРУДОВАНИЕ. Инструмент для монтажных работ, съемники для разборки двигателей, детали и сборные единицы КШМ двигателя, инструкционная карта и методическое обеспечение рабочего места.

ЛИТЕРАТУРА:

1.  Гуревич А. М. и Сорокин Е. М. Тракторы и автомобили. Изд. 4-е, перераб. и доп. М. «Колос», 1978.

2.  Гуревич А. М. и Сорокин Е. М. Тракторы и автомобили. Изд. 2-е, перераб. и доп. М. «Колос», 1974.

3.  Трактори та автомобілі: Підручник / Я. Ю. Білоконь, А. І. Окоча. – К.: Вища освіта, 2003. – 560 с.: іл.

4.  Гуревич А. М. Тракторы и автомобили. – 3-е изд., перераб. и доп. – М.: Колос, 1983. – 336 с. ил.

5.  Тракторы и сельскохозяйственные машины / Л. А. Гуревич, В. А. Лиханов, Н. П. Сычугов. - М.: Агропромиздат, 1986. – 336 с., ил.

6.  Зайцевский А. П., Чичков В. А. Практикум по тракторам и автомобилям.

7.  Ковалев Н. Г. Практикум по тракторам и автомобилям. Колос, 1981. – 223 с., ил.

ОСНОВНЫЕ ТРЕБОВАНИЯ БЕЗОПАСНОСТИ:

1. К выполнению работы приступать только после инструктажа и по указанию преподавателя. 2. На рабочем месте соблюдать порядок и чистоту. Не загромождать проходы и территорию рабочего места. Демонтированные детали и узлы складировать на столах или других, предназначенных для этого, местах. При необходимости, до начала работы навести порядок на рабочем месте. 3. Использовать исправные инструмент и приспособления, применять их по назначению. 4. Без разрешения преподавателя не покидать и не менять рабочее место и характер работы. 5. Использовать только безопасные приемы выполнения работы, соблюдать дисциплину.6. Согласовывать свои действия с действиями других участников работы с целью предупреждения травмирования друг друга. 7. При обнаружении угрозы собственной безопасности или безопасности окружающих, а также в случае получения травмы, немедленно прекратить работу и сообщить преподавателю.

Содержание и последовательность выполнения работы

Для выполнения данного занятия необходимо ознакомиться с инструкционной картой и теоретическими материалами заданной темы в литературе [1] с. 54 – 85, [2] с.49 - 68 , [3] с. 51 – 64, [4] с. 35 - 55.

После чего можно приступать к выполнению работы, получив у преподавателя задание для каждого звена.

ЗВЕНО № ________

Характеристика механизмов двигателя

(для звена №1 - ЗИЛ - 130, №2 - IVECO, №3 - СМД - 62, №4 - Д - 240, №5 - ГАЗ-53)

Название

Показатель

Модель двигателя



Тип двигателя



Количество цилиндров



Порядок работы



Диаметр цилиндра, мм



Ход поршня, мм



Мощность, кВт



Степень сжимания



Рабочий объем, л



Частота вращения коленчатого вала, мин-1



Удельный расход топлива, г/кВт. час



Выучить строение и последовательность разборки и сборки цилиндро-поршневой группы КШМ. Разобрать цилиндро-поршневую группу. Выявить особенности конструкций и наличие меток на деталях. Выучить характер сопряжений, собрать ЦПГ согласно технических требований.

Особенности строения и сопряжений

1.  Характеристика гильзы цилиндров ____________________________________________________

2.  Материал поршня___________________________________________________________________

3.  Количество компрессионных колец, шт._______________________________________________

4.  Количество маслосъемных колец, шт._________________________________________________

5.  Зазор между поршнем и цилиндром, мм.________________________________________________

6.  Зазор в замке поршневых колец, мм ___________________________________________________

7.  Способ крепления поршневого пальца_________________________________________________

8.  Допустимое отклонение по массе поршня, г. _____________, шатуна, г____________

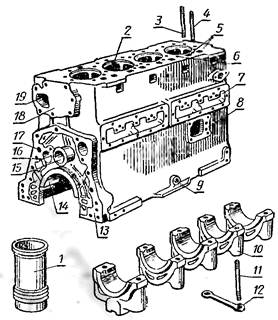

На рисунке 1 а, б, в укажите основные детали блок-картеров двигателей.

Ответ: а)__________________________________

______________б)__________________________________

____________________________________________________________________________________

__________________________________________

А) __________________________________________

__________________________________________

Блок-картеры ДВС

Б)

_____

Ответ: в)_____

В)

Рис.1 – Блок-картеры ДВС. На рисунке 2 укажите основные детали шатунов.

Шатуны двигателей (а – Д-160,б – ЯМЗ, в – ГАЗ-52, г – СМД-14) Ответ:__________________________________________________________________________

Рис. 2 – Шатуны двигателей (а – Д-160,б – ЯМЗ, в – ГАЗ-52, г – СМД-14) _______________________________________

На рисунке 3 укажите конструкционные детали коленчатого вала двигателя Д – 240.

Коленчатого вала двигателя Д – 240Ответ: __________________

Рис. 3 – Коленчатого вала двигателя Д – 240. _

Контрольные вопросы

1.  Чем уплотняется гильза цилиндров в верхней части?

Ответ:___________

2.  Чем уплотняется гильза цилиндров в нижней части?

Ответ:___________________________________________

3.  Как обозначается размерность поршневой группы?

Ответ:_______________________________________________

4.  Как располагаются на поршне замки поршневых колец?

Ответ:_________________________

Вывод:________________________________________________________

Выполнил студент группы _________ Дата __________ Ф. И.О.____________________

Оценка___________ Дата_________ Преподаватель________________________
