Схема электронного выпрямителя

1 1 1 1 1 1 1 1 1 1 Рейтинг 4.00 (1 Голос)

Электронные выпрямители.

Схема электронного выпрямителя

Рис. .1. Структурная схема выпрямителя.



Однополупериодный выпрямитель

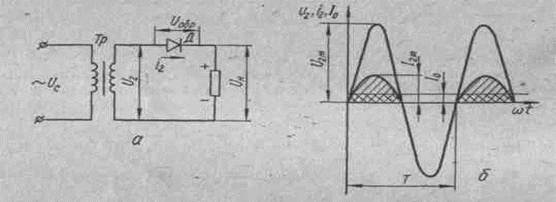

Рис. 2. Однополупериодный выпрямитель:

А — Схема выпрямления; Б — график токов и напряжений.



Рис. 3. Двухполупериодный выпрямитель со средней точкой:

А — Схема; Б — График токов и напряжений.

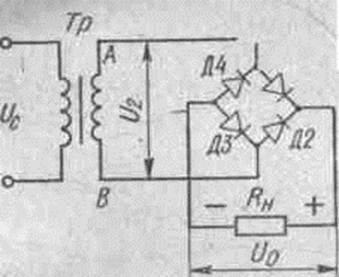

 Мостовая двухполупериодная схема выпрямленияРис. 4. Мостовая двухполупериодная схема выпрямления.



























Рис. 5 Графики напряжений и токов в мостовой схеме выпрямителя

Графики напряжений и токов в мостовой схеме выпрямителя







Схемы выпрямителей с удвоением (а) И утроением (б) напряжения.

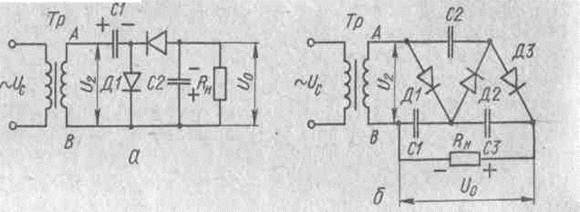

Рис. 6. Схемы выпрямителей с удвоением (а) И утроением (б) напряжения.



Схемы сглаживающих фильтров

Рис.7. Схемы сглаживающих фильтров:

А — простейший емкостный фильтр; Б И В — Фильтры типа LC; г И Д — Фильтры типа RC.

Рис.8. Схема трехфазного выпрямителя (а) и графики напряжений (Б).Схема трехфазного выпрямителя (а) и графики напряжений (Б)











Схема (а) и временная диаграмма  выходного напряжения (б) однофазного  однополупериодного управляемого  выпрямителя Структурная схема компенсационного стабилизатора постоянного напряженияРис.10 Структурная схема компенсационного стабилизатора постоянного напряжения

Рис.9 Схема (а) и временная диаграмма

выходного напряжения (б) однофазного

однополупериодного управляемого

выпрямителя.





Однокаскадный стабилизатор напряжения, компенсационный стабилизатор напряжения

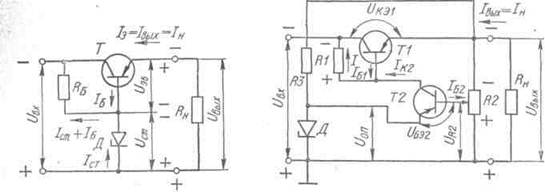

Рис.11. Однокаскадный стабилизатор напряжения Рис. 12. Компенсационный стабилизатор напряжения с усилительным каскадом

Преобразователь постоянного напряжения на транзисторах

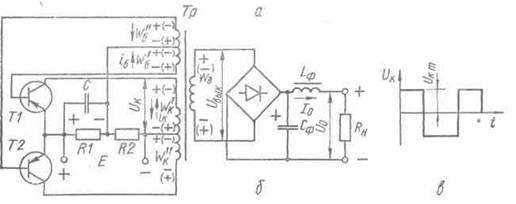

Рис. 13. Преобразователь постоянного напряжения на транзисторах:

А -— структурная схема; б — электрическая схема двухтактного преобразователя; ВI— форма напряжения в коллекторной обмотке трансформатора.

Параметр

Схема выпрямления

Однополупериодная

Двухполупериодная со средней точкой

Мостовая

С удвоением напряжения

Максимальное обратное напряжение на вентиле Uобр

3,1U0

3.1U0

1.5U0

1.5U0

Максимальное значение тока вентиля Iвmax

7I0

3.5 I0

3.5 I0

7 I0

Среднее значение тока вентиля Iср

I0

0.5 I0

0.5 I0

I0




Схема электронного выпрямителя - 4.0 out of 5 based on 1 vote
