Контроль пригодности поршневых колец тракторов

1 1 1 1 1 1 1 1 1 1 Рейтинг 0.00 (0 Голосов)

Контроль пригодности и установка поршневых колец.

Зазор в стыке замка, мм

Зазор в стыке замка







Марка двигателя

Величина зазора, мм

ЯМЗ-240Б;

ЯМЗ-238НБ;

А-01М; А-41

0,45 – 0,65

СМД-60

СМД-62

0,45 – 0,65

Д-240;

0,40 – 0,78

Д-65М; Д-65Н

0,48 – 0,80

Д-37Е; Д-21А

0,29 – 0,80

Кольцо установить в гильзе при помощи поршня (днищем) без перекосов. В гильзах б/у и не подвергавшихся растачиванию – устанавливать на глубине 10 – 15 мм (ниже неизношенного пояска).

Упругость колец, Н

Упругость колец

Назначение поршневого кольца

Марка двигателя

ЯМЗ-240Б;

ЯМЗ-238НБ;

А-01М; А-41

СМД-60

СМД-62

Д-240;

Д-65М; Д-65Н

Д-37Е; Д-21А

Верхнее компрес-сионное

Копрессионное

Маслосъемное

26 – 35

22 – 31

26 - 37

22 – 31

22 – 31

58,8-78,7

60 – 85

50 – 75

33 - 52

46 – 69

46 – 69

20 - 45

46 – 69

40 – 62

min 20

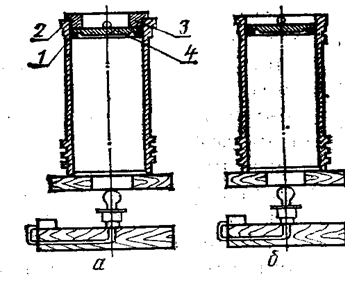

Радиальный зазор (просвет) между контрольным калибром (гильзой) и поршневым кольцом.

Марка двигателя

Назначение кольца

компрес-сионное

маслосъ-емное

ЯМЗ-240Б;

ЯМЗ-238НБ;

А-01М; А-41

Не до-пуска-ется

0,01

СМД-60

СМД-62

0,02

0,02

Д-240;

0,02

0,02

Д-65М; Д-65Н

0,02

0,02

Д-37Е; Д-21А

0,02

0,02

Установка Контроль

Зазор по высоте между канавкой поршня и кольцом, мм

Назначение поршневого кольца

Марка двигателя

ЯМЗ-240Б;

ЯМЗ-238НБ;

А-01М; А-41

СМД-60

СМД-62

Д-240;

Д-65М; Д-65Н

Д-37Е; Д-21А

Верхнее

Второе

Третье

Маслосъемное

0,212-0,254

0,184-0,254

0,123-0,193

0,086-0,127

0,219-0,254

0,184-0,254

0,123-0,193

0,086-0,127

0,070-

0,115

0,030-

0,055

0,030-

0,055

0,150-

0,215

0,070-

0,115

0,070-

0,115

0,050-

0,095

0,150-

0,215

0,095-

0,135

0,095-

0,135

0,095-

0,135

0,270-

0,335






При необходимости кольцо может быть подогнано по размеру зазора в стыке и по толщине.

1 – прижимной винт;

2- паз для напильника.

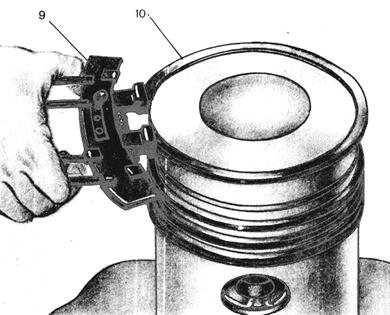

Демонтаж и установка поршневого кольца при помощи приспособления.


  Демонтаж и установка поршневого кольца при помощи приспособления
