Комбинированные почвообрабатывающие агрегаты

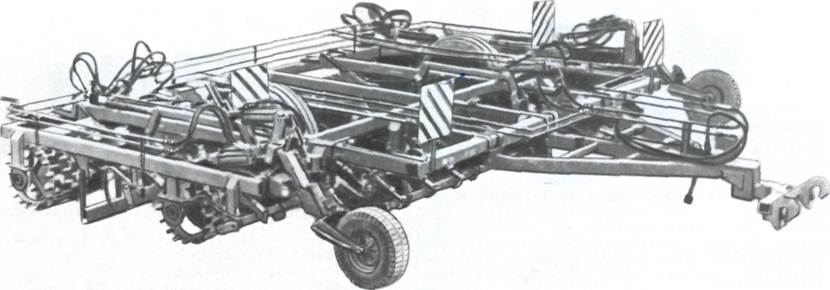

Агрегат комбинированный прицепной рвк-5,4

агрегат комбинированный прицепной рвк-5,4



Предназначен для рыхления почвы на глубину 12 см, вы­равнивания и прикатывания.

Агрегатируется с тракторами тягового класса 3.

Производительность, га/ч .... 5,4

Ширина захвата, м....... 5,4

Рабочая скорость, км/ч..... до 10

Габаритные размеры, мм..... 5550X5800X1240

Масса, кг.......... 3942

Фрезерный культиватор-глубокорыхлитель кфг-3,6

фрезерный культиватор-глубокорыхлитель кфг-3,6Предназначен для предпосевной обработки почвы по зяби или весенней вспашке на поливных землях, а также для рыхле­ния комьев и глыб, образовавшихся при вспашке.

Производительность, га/ч.... 2,52

Ширина захвата, м....... 3,6

Рабочая скорость, км/ч..... до 7

Габаритные размеры, мм..... 1980X4000X1820

Масса, кг.......... 1805

Комбинированный агрегат ка-3,6

комбинированный агрегат ка-3,6

Предназначен для выполнения за один проход предпосев­ной обработки почвы, посева (зерновых, зернобобовых и кру­пяных культур), внесения минеральных удобрений и прикатывания засеянных рядков.

Агрегат укомплектован приспособлением контроля за тех­нологическим процессом.

Производительность, га/ч 2,7

Ширина захвата, м 3,6

Глубина рыхления почвы, см 3-8

Глубина заделки семян, см 3-8

Ширина междурядий, см 15

Вместимость бункеров, дм3:

Для семян........ 453

Для удобрений ...... 212

Рабочая скорость, км/ч..... до 8

Габаритные размеры агрегата

(с трак­тором Т-150К), мм...... 11200X4225X3195

(по трактору)

Масса, кг.......... 3464

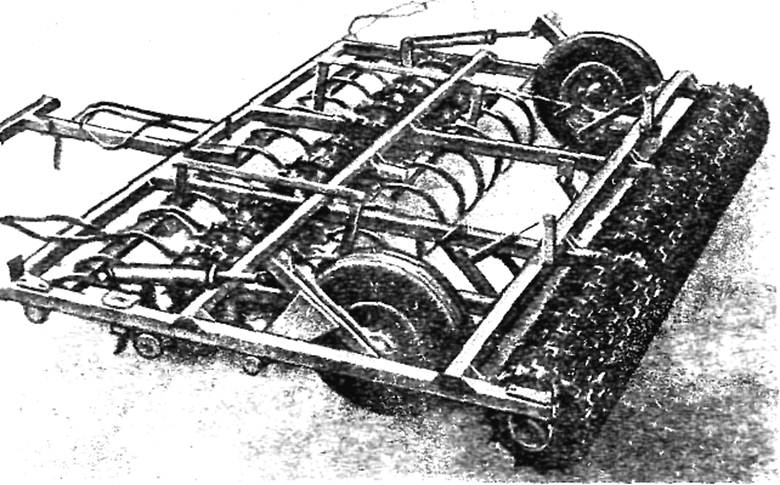

Агрегат комбинированный почвообрабатывающий акп-5

агрегат комбинированный почвообрабатывающий акп-5

Предназначен для основной обработки почвы без оборо­та пласта под посев озимых зерновых, пожнивных и поучосных культур после непаровых предшественников. За один проход выполняет: рыхление верхнего слоя сферическими дисковыми рабочими органами и нижне­го слоя с полным подрезанием сорняков и пожнивных остатков плоскорежущими рабочими органами; выравни­вание поверхности поля; прикатывание и уплотнение нижних слоев почвы с дополнительным дроблением глыб в верхнем горизонте.

Состоит из рамы, изготовленной из труб, колес с меха­низмами регулировок, гидросистемы, навески, рабочих органов (ножей плоскорежущих, дисковых сферических секций, выравнивателя и кольчато-шпоровых катков), рамы катка. По заявке потребителя может поставлять­ся с секциями игольчатых дисков.

Агрегатируется с тракторами тягового класса 5.

Обслуживает тракторист.

Рекомендуется для зон: 4 ... 6, 11 ... 13, 19.

Техническая характеристика

Производительность в час, га:

Основного времени............. 3,5 . . . 5,0

Эксплуатационного...... ..... 2.7...3.9

Рабочая скорость, км/ч............. 7 ... 10

Глубина обработки, см............. 8... 14

Ширина захвата, м.............. 5

Расстояние от опорной плоскости рабочих органов до

Нижней плоскости рамы (передней части агрегата), мм. . 640

Крошение почвы (фракции менее 5 см) в слоях, %:

До 1.4 см................. не менее 70

До 8 см.... ............. 80

Подрезание сорных растений, % .......... 100

Измельчение растительных

Остатков на длину от 5 до 15 см, %.................. не менее 80

Неравномерность глубины обработки, см....... ±1,5

Сохранение растительных остатков на поверхности почвы

Н в слое до 5 см, %............... 60

Масса (конструкционная), кг........... 4900

Агрегат комбинированный рвк-5,4 для предпосевной обработки почв

агрегат комбинированный рвк-5,4 для предпосевной обработки почв

Предназначен для обработки почвы перед посевом. За один проход производит рыхление, выравнивание микрорельефа и прикатывание почвы.

Используется на всех видах почв, в том числе засо­ренных камнями размером не более 15... 20 см в обра­батываемом слое.

Состоит из центральной и двух боковых рам; сницы; переднего и заднего рядов: рыхлящих рабочих орга­нов на 6- или 5-образных и пружинных стойках и коль­чато-шпоровых катков; выравнивателя; гидротрассы; транспортных колес.

Установленные в два ряда рыхлительные рабочие органы и катки, а также выравниватель, расположенный между задним брусом рабочих органов и задним рядом катков, обеспечивают подготовку почвы под посев, соз­дают уплотненное ложе для семян.

Агрегатируется с тракторами тягового класса 3.

Обслуживает тракторист.

Рекомендуется для зон: 1 . . . 3, 72, 12, 14, 18, 19.

Техническая характеристика

Производительность в час, га:

Основного времени............. 5,4

Эксплуатационного............. 3,42

Рабочая скорость, км/ч............. 8,8 .

Ширина захвата, м.............. 5,4

Глубина обработки, см............. 4 ... 1

Число:

Дисковых секций.............. 12

Дисков................. 48

Рыхлнтельных рабочих органов со стойками.... 35

Секций выравнивателя............ 3

Масса, кг.................. 4880

Агрегат комбинированный рвк-5,4 для предпосевной обработки почв

агрегат комбинированный рвк-5,4 для предпосевной обработки почв

Предназначен для обработки почвы перед посевом за один проход агрегат производит рыхление, выравнивание микрорельефа и прикатывание почвы. Использует на всех видах почв, в том числе засоренных камнями размером не более 15 ... 20 см.

Основные узлы: рама; передний и задний ряды: рыхлящих рабочих органов на С - или S-образных пружинных стойках и кольчато-шпоровых катков; выравниватели транспортные пневмоколеса.

Установленные в два ряда рыхлительные рабочие катки, а также выравниватель, расположенны между задним брусом рабочих органов и задним рядом катков, обеспечивают подготовку почвы под посев, создают уплотненное ложе для семян.

К заднему брусу агрегата присоединяется специальны прицеп для зерновой сеялки. На основе агрегата может составляться комбинированный почвообрабатывающий посевной агрегат со всеми типами зерновых сеялок семейства СЗ-3.6А.

Обслуживает тракторист.

Агрегатируется с тракторами типов МТЗ и ДТ-75.

Техническая характеристика

Производительность в час основного времени, га. . 2,98

Ширина захвата, и............ 3,6

Скорость, км/ч:

Рабочая.............. от 5,7

Транспортная............

Глубина обработки, см.......... 5... 12

Дорожный просвет, мы........... 300

Число рыхлящих рабочих органов на С - и S-образных

Пружинных стойках 23

Агрегат комбинированный с активными рабочими органами акр-3,6

агрегат комбинированный с активными рабочими органами акр-3,6

Навесной, предназначен для подготовки за один проход уютных тяжелых почв после непаровых предшественников под посев озимых культур, а также пожнивных и поукосных озимых культур. Обеспечивает выполнение одновременно трех основных технологических операций: рыхление почвы за глубину до 12 см, фрезерование с измельчением расти­тельных остатков, мульчированием ими поверхности поля, а также выравниванием ее.

Агрегатируется с тракторами тягового класса 3. Обслу­живает тракторист.

Рекомендуется для зон: 4, 5, 6, 7, 8, 9, 11 ... 13, 19.

Техническая характеристика

Производительность в час основного времени га. . . 2,7

Ширина захвата, м............. 3,6

Рабочая скорость, Км/ч . . .'........ до 10

Глубина обработки, см:

Стрельчатыми лапами........... 6 ... 12

Фрезерного барабана.......... до 8

Дмаметр фрезерного барабана, мм....... 290/400

Частота вращения, мин-1:

ВОМ трактора 1000

Фрезерного барабана.......... 480

Дорожный просвет, мм.......... не менее 350

Масса, кг................ 1748
