 УСТРОЙСТВО ЧИЗЕЛЬНЫХ ОРУДИЙ

Орудия для глубокого чизелевания почвы, рекомендуемые к внед­рению в хозяйствах нашей страны, разделяют на плуги чизельные общего назначения ПЧ-4,5, ПЧ-2,5 и плуги чизельные для обработки почв, засоренных камнями, ПЧК-4,5, ПЧК-2,5.

Техническая характеристика чизельных орудий для глубокой обра­ботки почвы приведена в таблице 1.1.

Навесные плуги чизельные ПЧ-4,5, ПЧ-2,5, ПЧК-4,5 и ПЧК-2,5 пред­назначены для рыхления почвы по отвальным и безотвальным фонам с углублением пахотного горизонта, безотвальной обработки почвы взамен зяблевой и весенней пахоты, глубокого рыхления почвы на склонах и паровых полей.

Основными узлами плуга чизельного общего назначения ПЧ-4,5 являются (рис. 1.1): рама 1, рабочие органы 2, опорные колеса 3, на­веска 4, механизм регулировки глубины хода 5 и подставки 6.

Плуг чизельный общего назначения ПЧ-4,5.Аналогичное устройство имеет плуг чизельный общего назначе­ния ПЧ-2,5 (рис. 1.2).

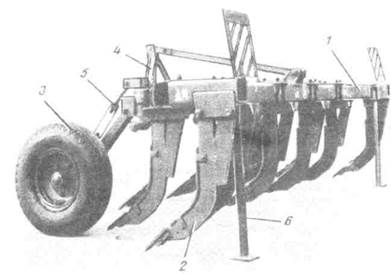

Рис. 1.1. Плуг чизельный общего назначения ПЧ-4,5.



Марка орудия

Показатели

ПЧ-4,5

ПЧ-2,5

ПЧК-4,5

ПЧК-2,5

Агрегатирование с трактором

К-701

Т-150К, Т-150,ДТ-175С

К-701

Т-150К, Т-150,ДТ-175С

Рабочая ширина захвата, м

4,5

2,5

4,5

2,5

Максимальная глубина обра-



ботки, см

45

45

45

45

Рабочая скорость, км/ч

До 8

До 8

До 8

До 8

Производительность за 1 ч



основного времени, га

До 3,6

До 2,0

До 3,6

До 2,0

Рабочие органы

Рыхлительные и сменные стрельчатые лапы

Число рабочих органов на раме

9

5

9

5

Стойки рабочих opганов

Жесткие

Тип предохранительного

Предохранители

Гидропневматические

устройства рабочих органов

срезного типа

предохранители

Ширина захвата лап, мм:



рыхлительных

70

70

70

70

стрельчатых

270

270

270

270

Ширина междуследия рабочих

400-500

400-500

400-500

400-500

органов, мм



Общая масса, кг

1980

950

2445

1560

Габаритные размер, мм



длина

2050

1650

3300

2500

ширина

3980

2500

4350

2650

высота

1900

1580

1990

1850

Таблица 1.1. Техническая характеристика навесных орудий для глубокой чизельной обработки почвы.

Плуги чизельные общего назначения ПЧ-4,5, ПЧ-2,5 и плуги ПЧК-4,5, ПЧК-2,5 для обработки почв, засоренных камнями, комплектуют двумя типами сменных лап: стрельчатыми плоскорежущими (рис. 1.4, 1) и рыхлительными долотообразными (рис. 1.4, 2).

Плуг чизельный общего назначения ПЧ-2,5 с приспособлением ПСТ-2

Рис. 1.2. Плуг чизельный общего назначения ПЧ-2,5 с приспособлением ПСТ-2,5.

Конструкция рамы чизельных плугов общего назначения ПЧ-4,5 и ПЧ-2,5 позволяет при необходимости навешивать съемные приспо­собления соответственно ПСТ-4,5 и ПСТ-2,5.

Приспособления ПСТ-4,5 и ПСТ-2,5 предназначены для дополни­тельного рыхления верхнего слоя почвы, выравнивания поверхности поля и частичного измельчения высокостебельных растительных остат­ков при работе одновременно с плугами чизельными общего назначения.

С точки зрения качества рыхления почвы и выравнивания поверх­ности поля приспособления наиболее эффективно используют на весен­них работах, а также осенью на основной обработке почвы под озимые зерновые культуры. Их можно применять при работе чизельных плугов на стерне после уборки различных культур, в том числе на стерне высо­костебельных культур после предварительного лущения дисковыми орудиями.

Техническая характеристика приспособлений к плугам чизельным общего назначения приведена в таблице 1.2.

Приспособление ПСТ-4,5 в агрегате с плугом чизельным ПЧ-4,

Рис. 1.3. Приспособление ПСТ-4,5 в агрегате с плугом чизельным ПЧ-4,5.

Таблица 1.2. Техническая характеристика навесных приспособлений к чизельным плутам.



Марка приспособления

Показатели




ПСТ – 4,5

ПСТ-2,5

Агрегатирование с плугом

ПЧ-4,5

ПЧ-2,5

Рабочая ширина захвата, м

4,4

2,5

Глубина обработки, см

6-12

6-12

Рабочая скорость, км/ч

До 8

До 8

Производительность за 1 ч основ-

3,24

2,0

сменного времени с плугом, га



Рабочие органы

Барабан с ножевидными зубьями

Число катков

2

1

Диаметр барабана, мм

355

355

Рабочая длина зуба, мм

135

135

Угол атаки катков, град

7

7

Масса, кг

670

370

Габаритные размеры, мм:



длина

1700

1500

ширина

4080

2650

высота

1200

1200

Рабочие органы чизельных плугов общего назначения устанавливают на раме с недорезом пласта по ширине захвата на различную ширину междуследия в зависимости от глубины обработки и твердости почвы. При обработке почвы на глубину 20-30 см рекомендуемая ширина междуследия рабочих органов с рыхлительными лапами - 400 мм, а на глубину от 30 до 45 см - 500 мм. Стрельчатые лапы используют для обработки почвы на глубину до 30 см с шириной междуследия 500 мм.

В таком же порядке устанавливают рабочие органы чизельных плугов для обработки почв, засоренных камнями.

Сменные лапы плугов чизельных



Рис. 1.4. Сменные лапы плугов чизельных: 1 - стрельчатая; 2 - рыхлительная долотообразная.

Приспособление ПСТ-4,5 навешивают на раму плуга ПЧ-4,5. Основ­ными узлами приспособления (рис. 1.3) являются два катка 1, механизм регулировки 2 и гидросистема 3. Каток состоит из рамы 5, барабана с ножевидными зубьями 4 и очищающей гребенки 6.

Механизм регулировки 2 служит для подпружинивания катков и регулирования глубины обработки почвы. Необходимая глубина обработки достигается изменением натяжения пружины механизма регулировки 2 с помощью гаек на штоке.

Гидросистема, включающая два гидроцилиндра 7, предназначена для изменения ширины захвата приспособления до 4 м при транспор­тировке орудия. Гребенка 6 служит для очистки ножей барабана от налипшей почвы и пожнивных остатков.

Приспособление переводится из рабочего положения в транспорт­ное и обратно с помощью гидронавесной системы трактора.

Для лучшего крошения почвы и выравнивания поверхности поля катки в рабочем положении установлены под углом атаки 7°.

В процессе работы агрегата ножевидные зубья барабанов 4 прово­дят дополнительное рыхление почвы на глубину 6-12 см независимо от глубины хода рабочих органов плуга.

Приспособление ПСТ-2,5 имеет аналогичное устройство, содержит один каток и агрегатируется с плугом ПЧ-2,5 (см. рис. 1.2).

Плуги чизельные ПЧК-4,5 и ПЧК-2,5 для обработки почв, засорен­ных камнями, выполняют те же технологические операции, что и плуги чизельные общего назначения ПЧ-4,5 и ПЧ-2,5. Рабочие органы плугов ПЧК-4,5 и ПЧК-2,5 снабжены устройством для предохранения их от поломок при встрече с крупными камнями и другими препятствиями в процессе работы. Тип предохранителей - индивидуально-пневмогидравлический.

Техническая характеристика этих плугов приведена в таблице 1.1.

Основные узлы навесного плуга ПЧК-4,5 к трактору тягового клас­са 5 (рис. 1.5) - рама 1, рабочие органы 2, механизм регулировки глубины обработки 3, гидромеханизм 4, навеска 5, подставки 6, пневмогидроаккумулятор 7, опорные колеса 8. Рабочий орган 2 вместе с гря­дилем и гидромеханизмом 4 соединен с рамой 1 шарнирно вертикальной осью вращения, обеспечивая подъем и обход рабочего органа при встре­че с препятствием.

Такая конструкция защитного устройства позволяет рабочим орга­нам обходить скрытые крупные камни и другие препятствия без извле­чения их на поверхность поля и автоматически возвращает рабочие органы в исходное положение после прохода препятствия. В конструк­ции защитного устройства предусмотрена фиксация отключенного рабо­чего органа в поднятом положении, что позволяет уменьшить ширину захвата орудия при работе в тяжелых условиях.

Плуг чизельный ПЧК-4,5 для обработки почв, засоренных камнями, к трактору тягового класса 5

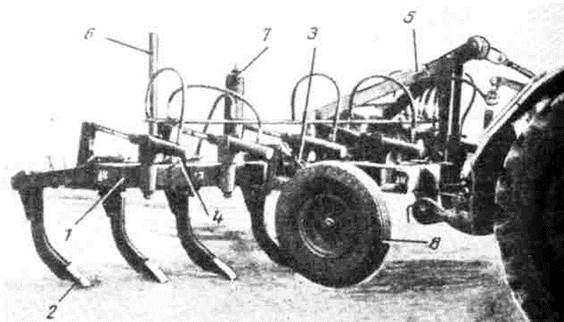

Плуг чизельный ПЧК-2,5 для обработки почв, засоренных камнями, к трактору тягового класса 3Рис. 1.5. Плуг чизельный ПЧК-4,5 для обработки почв, засоренных камнями, к трактору тягового класса 5.

Рис. 1.6. Плуг чизельный ПЧК-2,5 для обработки почв, засоренных камнями, к трактору тягового класса 3.

Плуг чизельный навесной ПЧК-2,5 (рис. 1.6) имеет аналогичное устройство и отличается от плуга ПЧК-4,5 меньшей шириной захвата.

Техническая характеристика плуга ПЧК-2,5, агрегатируемого с тракторами тягового класса 3, приведена в таблице 1.1.
