Культиваторы междурядные

1 1 1 1 1 1 1 1 1 1 Рейтинг 3.92 (6 Голосов)

Культиваторы

Культиватор-растениепитатель навесной крн-8,4

Предназначен для междурядной обработки высоко стебельных культур (кукурузы, сорго, подсолнечника и др.), посеянных с шириной междурядий 60, 70 и 90 см. С шириной 60 и 70 см культиватор обрабатывает 12 рядные посевы (КРН-8,4), 90 см — 8-рядные (КРН-8,4-01). В зависимости от установленных рабочих органов агрегат может выполнять следующие операции: междурядную обработку полольными лапами; окучивание растений отвальчиками; обработку защитных зон рядков пропо­лочными боронками; глубокое рыхление почвы в между­рядьях долотами; уничтожение почвенной корки и слабо-укоренившихся сорняков в защитных зонах игольча­тыми дисками; внесение гербицидов и жидких удобрений с помощью штанговых опрыскивателей ГЮУ.

Состоит из рамы с боковинами секций рабочих органов, тележки для транспортировки и замка автоматической сцепки. Рама сварной конструкции обеспечивает ширину захвата до 5,6 м. Для ее увеличения до 8,4 м слева по ходу к раме крепят боковину, справа — приставку. Секция ра­бочих органов включает в себя шарнирный четырехзвен-ник, копирующее колесо, механизм регулировки глубины хода рабочих органов, грядиль, на котором крепят рабочие органы, и механизм фиксации сетки. Шарнирный четырех звенник и копирующее колесо позволяют рабочим органам копировать рельеф поля, сохранять равномерную глубину обработки и постоянный угол вхождения в почву рабо­чих органов. Для групповой регулировки хода рабочих органов каждой секции предусмотрен рычажный механизм.

Культиватор комплектуют набором рабочих органов: плоскорежущими односторонними лапами-бритвами, стрельчатыми лапами со стойками, долотообразными лапа­ми для глубокого рыхления, лапами-отвалами (левыми и правыми), щитками для защиты растений от засыпания.

Дополнительно поставляются: комплект ротационных игольчатых дисков для обработки рядков и защитных юн посевов кукурузы КЭН 03.000; комплект защитных устройств для предохранения растений кукурузы при первых обработках на повышенных скоростях КЭН 08.000; комплект боронок рядковых прополочных с плоским пружинным зубом для обработки рядков и защитных зон посевов кукурузы КЭН-(К). 100; комплект из двенадцати левых и правых окучивающих корпусов (лап-отваль-чиков КРН-52 и КРН-53) КЭН-09.000."

Агрегатируетея с тракторами классов 2 и 3. Обслуживает тракторист.

Рекомендуется для зон: 4 . . . 13, 15, 17, 19 (кроме гор­ных склонов).

Техническая характеристика

КРН-8,4

Производительность в час основного вре­мени, га до 7,40

Ширина захвата, м......... 8,4

Скорость (рабочая), км/ч....... до 9

Глубина обработки, см:

Полольными лапами....... 6 ... 12

Рыхлящими........... 6 ... 16

Число обрабатываемых рядков.... 8. 12 8

Трудоемкость переоборудования

культи­ватора для работы, чел. ч....... 0,17

Дорожный просвет, мм........ 400

Масса с комплектом рабочих органов для

Выполнения основной

Технологической опе­рации, кг............. 597 1251

Культиватор-растениепитатель навесной крн-5.6б

Предназначен для междурядной обработки, подкормки и окучивания восьмирядных посевов кукурузы, подсол­нечника, клещевины и других

Культиватор-растениепитатель навесной крн-5.6б

высокостебельных пропаш­ных культур с междурядьями 45, 70 и 90 см. Позволяет выполнять следующие операции: обрабатывать между­рядья и рыхлить почву полольными лапами, долотами с внесением минеральных удобрений подкормочными ножами; нарезать поливные борозды с одновременным внесением минеральных удобрений; окучивать и обраба­тывать защитные зоны рядков ротационными игольча­тыми дисками, прополочными боронками или лапами-отвальчиками; производить предпосевную обработку почвы стрельчатыми и полольными лапами.

Состоит из рамы, оборудованной двумя приставками по концам и кронштейнами крепления секций рабочих орга­нов и туковысевающих аппаратов, двумя опорными колесами; девяти шарнирных секций рабочих органов; восьми туковысевающих аппаратов с тукопроводами и приводом от опорных колес; защитных приспособлений и автоматической навески на трактор.

Комплектуется подкормочным приспособлением и основ­ным набором рабочих органов, включающих в себя: восемь правых и восемь левых полольных самозатачивающихся лап шириной захвата по 165 мм; девять стрельчатых уни­версальных самозатачивающихся лап по 230 мм; шест­надцать стрельчатых полольных самозатачивающихся лап по 220 мм; комплект прополочных борон и окучива­ющих корпусов, комплект защитных дисков с лапами и стойками. Дополнительное оборудование: комплекты ро­тационных игольчатых дисков КЛТ-28, корпусов бороздо-образующих КЛТ-370 и окучивающих КЛТ-350, защит­ных устройств КРН-29.

Агрегатируется с тракторами классов 1,4 и 2.

Техническая характеристика

Производительность в час основного времени, га: . до 5,6

Ширина захвата, м............ 5,6

Скорость (рабочая), км/ч......... до 10

Глубина обработки, см:

Полольными лапами.......... 6 ... 10

Рыхлящими............. 10... 16

Число обрабатываемых рядков (для сои) .... 8(12)

Ширина междурядий, см......... 45, 70, 90

Трудоемкость переоборудования культиватора,

Чел.-ч:

На другие операции.......... 2,4

На оборудование различными приспособле­ниями............... 4,0

В транспортное положение........ 0,25

Дорожный просвет, мм.......... не менее 300

Габаритные размеры, мм ......... I760X6500X1700

Масса (конструкционная) с

Полным комплектом

Рабочих'органов, кг........... 1530

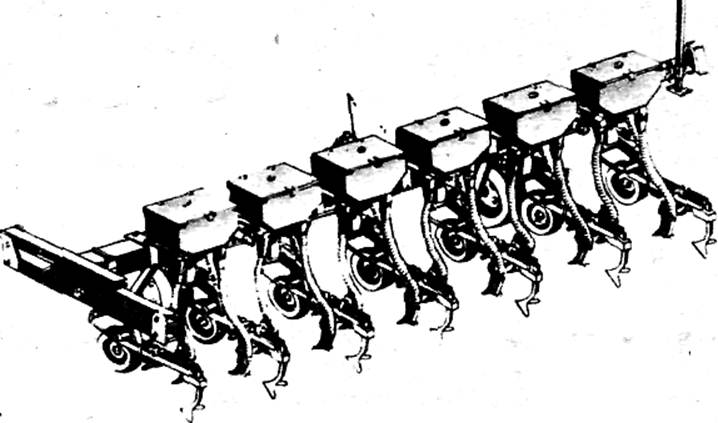

Культиватор-растениепитатель навесной крн-4,2б

Предназначен для междурядной, обработки, подкормки и окучивания шестирядных посевов кукурузы, подсолнеч­ника, клещевины и других высокостебельных пропаш­ных культур, посеянных с междурядьями 60 и 70 см.

Состоит из рамы с навеской и двумя опорными коле­сами, семи секций рабочих органов с обрезиненными ко­лесами, шести туковысевающих аппаратов с тукопро­водами, цепной передачи и подкормочных ножей.

Комплектуется подкормочным приспособлением с основ­ным набором рабочих органов, включающим в себя по­лольные лапы, долота, арычники-бороздорезы, окучиваю­щие корпуса, прополочные бороны, ротационные иголь­чатые диски, стрельчатые лапы. При помощи культива­тора можно обрабатывать междурядья полольными. ла­пами в двух направлениях на глубину 6 ... 10 см, рыхлить почву долотами на такую же глубину, вносить минеральные удобрения и окучивать растения на глубину до 16 см, на­резать поливные борозды одновременно с внесением ми­неральных удобрений на глубину до 20 см, обрабаты­вать защитные зоны рядков ротационными игольчатыми дисками, прополочными боронами или лапами-отвальчи-ками методом присыпания сорняков, проводить предпосев­ную обработку почвы стрельчатыми лапами на глубину до 12 см.

Культиватор-растениепитатель навесной крн-4,2б

Агрегатируется с тракторами класса 1,4.

Обслуживают тракторист и рабочий по загрузке мине­ральных удобрений.

Техническая характеристика

Производительность в час основного времени, га. ДО 4,2

Ширина захвата (рабочая), м....... 4.2

Число обрабатываемых рядков....... 6

Скорость (рабочая), км/ч......... до 10

Трудоемкость переоборудования культиватора,

Чел.-ч:

На другие операции.......... 1,96

В транспортное положение........ 0,3

Глубина обработки, см:

Полольными лапами......... 6... 10

Рыхлительными............ 10 ... 16

Габаритные размеры в рабочем положении, мм. 1760Х5120Х1700

Дорожный просвет, мм.......... 300

Масса с полным комплектом рабочих органов и

Приспособлений, кг............ 1190

Культиватор-растениепитатель для картофеля крн-4,2г(д)

Предназначен для обработки шестирядных поса­док картофеля с междурядьями 70(60)см. Выполняет сплошное довсходовое и послевсходовое боронование с одновременной культивацией или окучиванием с целью уничтожения сорняков и рыхления верхнего слоя почвы, междурядную обработку (лапами пло­скорежущими односторонними и универсальными стрельчатыми), рыхление в междурядьях (лапами рыхлительными долотообразными), подкормку расте­ний минеральными удобрениями, окучивание расте­ний, сплошную обработку почвы.

Может поставляться с полным набором рабочих органов и приспособлений, с лапами, наплавленны­ми твердым сплавом или ненаплавленными, а также с полным набором рабочих органов без подкормочно­го приспособления, с лапами, наплавленными твер­дым сплавом или ненаплавленными.

Агрегатируется с тракторами тягового класса 1,4(МТЗ-50, МТЗ-52, МТЗ-80, МТЗ-82, ЮМЗ-6М, ЮМЗ-6Л).

Обслуживают тракторист и рабочий (на заправке туковысевающих аппаратов).

Культиватор-растениепитатель для картофеля крн-4,2г(д) Техническая характеристика

Производительность в час основного времени, га 3,78

Ширина захвата, м 4,2

Скорость, км/ч:

Рабочая до 9

Транспортная до 15

Глубина обработки, см:

лапами полольными 6…10

лапами рыхлительными долотообразными 10…16

зубьями борон 2…5

при внесении удобрений до 16

Высота гребней при окучивании, см до 25

Защитная зона при обработке лапами, см

Полольными 9…16

рыхлительными долотообразными 12…20

Норма внесения удобрений, кг/га 50…750

Размеры агрегата с приспособлением навески борон, боронами

И подкормочным приспособлением, мм 4110x4640x2140(5950х2490х3630)

Масса, кг 1266(1418)

Культиватор овощной растениепитатель кор-4,2а

Навесной, предназначен для ухода за посевами и посадками овощных культур на ровной поверхности, гребнях и грядах.

В зависимости от поставленных рабочих органов выполняет операции: сплошную предпосевную обработку почвы; довсходовую или по ранним всходам обработку почвы; междурядную обработку посевов с внесением минеральных удобрений, нарезку направляющих борозд и щелей.

Культиватор овощной растениепитатель кор-4,2а

Состоит из бруса, секций рабочих органов, опор­ных колес, рабочих органов, комплекта оборудования для обработки междурядий шириной 45 см, приспо­соблений для подкормки и для установки секций ра­бочих органов, понизителя, контрпривода.

В зависимости от зоны применения культиватор поставляют в двух комплектациях: КОР-4,2 — для работы на ровной поверхности и гребнях, КОР-4,2-01—для работы на грядах. По отдельному заказу для девятирядных посевов (междурядья 45 см) с культиватором КОР-4,2 поставляют приспособление для установки секций рабочих органов и комплект оборудования для обработки междурядий, для посевов с междурядьем 60+120 см — приспособление для ус­тановки опорных колес культиватора. Кроме того, по желанию заказчика культиваторы оборудуют пололь­ными лапами, не наплавленными или наплавленны­ми твердым сплавом.

Привод туковысевающих аппаратов АТД-2 от опорных колес культиватора.

Агрегатируется с тракторами МТЗ-80, МТЗ-82.

Обслуживают тракторист и рабочий.

Техническая характеристика

КОР-4,2 КОР-4,2-01

Производительность в час основного времени, га 3,78

Рабочая скорость, км/ч до 9

Ширина захвата, м 4,2

Число обрабатываемых рядков: на ровной поверхности при ширине междурядий, см:

45 9

60, 70 6

50+90 6

60+120 4

на грядах при ширине междурядий, см:

32+32+76 9 и 4 борозды

50+90 6 и 4 борозды

140 3 и 4 борозды

На гребнях при ширине междурядий 60 и 70 см 6

Глубина обработки, см:

полольными лапами 5…12

рыхлительными лапами 10…16

подкормочными ножами до 16

Высота обрабатываемых гребней, см 15…25

Дорожный просвет, мм 300

Габаритные размеры агрегата с трактором в транспортном

положении, мм 5615x4430x2489 5800x4700x2489

Масса, кг:

С полным комплектом 1033 1095

Подкормочного приспособления 236 128

Культиватор-растениепитатель овощной кор-5,4

Навесной, предназначен для возделывания овощ­ных культур, выращиваемых на ровной поверхности, а также на грядах и гребнях.

Предусмотрена возможность работы с приспособ­лением ППР-5,4 для возделывания овощных культур по астраханской индустриальной технологии. Пред­ставляет собой навесную машину, состоящую из бру­са с замком автосцепки, комплекта почвообрабатыва­ющих рабочих органов, приспособления для внесе­ния в почву минеральных удобрений, несущих колес и транспортного приспособления.

В соответствии с технологией возделывания овощ­ных культур поставляется в двух модификациях:

Культиватор-растениепитатель овощной для ров­ной поверхности КОР-5,4;

Культиватор-растениепитатель овощной для про­филированной поверхности КОР-5,4-01.

По дополнительному заказу к культиватору поставляется комплект оборудования для обработки междурядий шириной 45 см.

Агрегатируется с тракторами тяговых классов 1,4 и 2. Обслуживают два человека. Рекомендуется для зон 1...20 за исключением районов с каменистыми почвами.

Культиватор-растениепитатель овощной кор-5,4

Техническая характеристика:

КОР-5,4 КОР-5,4-01

Производительность в час, га:

основного времени 3,2…4,9 2,7…4,3

эксплуатационного 2,2…3,4 1,9…3

Рабочая скорость, км/ч 5…9 5…8

Рабочая ширина захвата, м 5,4

Пределы регулировки рабочих

Органов (лап), см:

по глубине:

полольных 6…10

рыхлительных 10…16

отвальчиков до 6

по ширине защитной зоны 0…20

Габаритные размеры, мм:

в рабочем положении 2900х6400хх1600 2200х6400хх1800

транспортном 7600х2600х 8000х2600х

по трактору по трактору

Масса (конструкционная), кг не более 2500

Культиватор фрезерный овощной кфо-4,2

Навесной, предназначен для междурядной обра­ботки пропашных культур и предпосевного рыхления почвы в трех грядах.

Состоит из рамы, опорных колес, фрезерных сек­ций, редуктора, карданного вала с предохранитель­ным механизмом.

Агрегатируется с тракторами тягового класса 1,4. Обслуживает тракторист. Культиватор фрезерный овощной кфо-4,2

Техническая характеристика

Производительность в час основного времени, га 2,1...2,51

Ширина захвата, м 4,2

Скорость, км/ч:

рабочая 5...6,3

транспортная до 15

Глубина обработки, см 3...10

Дорожный просвет, мм не менее 350

Габаритные размеры, мм:

в рабочем положении 3050x4550x1650

в транспортном 6200x2500x1950

Масса машины в варианте для предпосевной обработки почвы, кг 1396

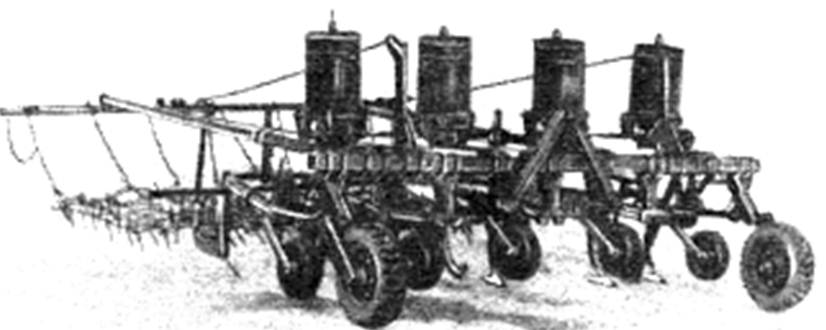

Культиватор-окучник кон-2,8а

Предназначен для обработки четырехрядных по­садок картофеля с междурядьями 70 см. Выполняет сплошное довсходовое и послевсходовое боронование с одновременной культивацией или окучиванием с целью уничтожения сорняков и рыхления верхнего слоя почвы, междурядную обработку (стрельчатыми лапами, ротационной бороной), рыхление в между­рядьях (рыхлительными долотообразными лапами), окучивание растений, подкормку их с одновремен­ным рыхлением почвы с окучиванием.

Агрегатируется с тракторами тягового класса 1,4 (МТЗ-50, МТЗ-52, МТЗ-80, МТЗ-82, ЮМЗ-6АМ, ЮМЗ-6АЛ).

Обслуживают тракторист и рабочий (на подкорм­ке). Культиватор-окучник кон-2,8а Техническая характеристика

Производительность в час основного времени, га:

боронование 2,24

подкормка 2,06

окучивание 2,2

Ширина захвата, м 2,8

Рабочая скорость, км/ч:

Боронование 8

Подкормка 7,35

окучивание 7,75

Транспортная скорость, км/ч до 15

Ширина защитной зоны, см 12…20

Глубина обработки, см: лапами полольными 6…10

рыхлительными долотообразными 10…16

зубьями бороны 2…5

при внесении удобрений до 16

Уничтожение сорняков, % 100

Повреждение культурных растений, % до 3

Габаритные размеры в рабочем положении с сетчатыми боронами и подкормочным приспособлением, мм 3230x4200x1580

Масса (с рабочими органами, сетчатой / ротационной бороной

и подкормочным приспособлением), кг 860/867

Культиватор-окучник навесной кон-4,2

Предназначен для нарезки гребней и обработки шестирядных посадок картофеля с междурядьями 70 см. Выполняет предпосадочную нарезку шести гребней с одновременным внесением сухих мине­ральных удобрений в их основание, сплошное до­всходовое и послевсходовое боронование с окучиванием, междурядную обработку с окучиванием. Явля­ется модернизацией серийного КРН-4,2Г.

Состоит из бруса, секций рабочих органов, про­полочных боронок, подкормочного приспособления, маркеров, опорных колес, окучников ярусных и се­рийных, ротационных борон.

Агрегатируется с тракторами тяговых классов 1,4 и 2. Обслуживае т тракторист. Культиватор-окучник навесной кон-4,2

Техническая характеристика

Производительность в час на нарезке гребней/окучивании, га:

Основного времени 2,94/3,78

Эксплуатационного 1,76/2,5

Ширина захвата, м 4,2

Расстояние между осями гребней, см 70

Скорость, км/ч:

Рабочая 6…9

Транспортная до 15

Доза внесения удобрений, кг/га 100…1000

Глубина заделки удобрений, см 10…16

Высота формирования гребней, см 12…25

Глубина обработки, см до 16

Уничтожение сорняков в зоне обработки, % 65…100

Повреждение культурных растений, % до 3

Размеры в транспортном положении, мм 5500x4480x2670

Масса (сухая конструкционная, с полным комплектом рабочих органов 1300±39

Культиватор-растениепитатель-глубокорыхлитель кгс-4,8

Предназначен для предпосевной обработки почвы, ухода за посевами сахарной свеклы одновременно с внесением ми­неральных удобрений и глубокого рыхления междурядий на тяжелых почвах.

Применяется в зоне орошаемого свеклосеяния.

Культиватор-растениепитатель-глубокорыхлитель кгс-4,8

Агрегатируется с тракторами класса 1,4—2.

Производительность, га/ч: при предпосевной обработке и уходе... 2,7

При глубоком рыхлении. . 2,37

Ширина захвата, м....... 4,8; 5,4

Число обрабатываемых рядков 8; 1 2

Ширина междурядий, см..... 45; 60

Рабочая»скорость, км/ч..... до 6

Габаритные размеры в рабочем поло­жении, мм.....1250X5700X1150

Масса, кг.......... 607—1067
