Машины для обработки солонцовых почв

1 1 1 1 1 1 1 1 1 1 Рейтинг 4.50 (2 Голосов)

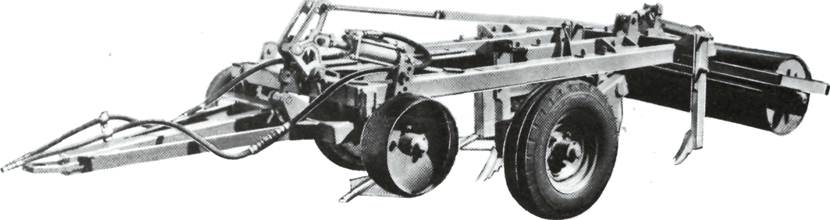

Рыхлитель для обработки солонцовых почв РС-1,5

Рыхлитель для обработки солонцовых почв РС-1,5

Предназначен для рыхления солонцовых горизонтов и их частичного перемешивания без выноса почвы на поверхность поля с одновременным выравниванием и прикатыванием, а также для рыхления солонцовой почвы, вспаханной трехъярусным плугом при использовании ее под посев зерновых культур и много­летних трав.

Состоит из сборно-сварной рамы квадратного се­чения, опорной тележки, гладкого пустотелого катка, транспортной тележки на двух пневматических колесах, трех рыхлящее - подрезающих и трех чизельных лап, прицепа, гидросистемы. Глубину хода рабочих органов регулируют винтом кат­ка и опорными металлическими колесами.

Из рабочего положения в транспортное и обратно рыхлитель переводят посредством гидроцилиндра Ц-100 от гидросистемы трактора.

Техническая характеристика

Агрегатируется с тракторами типов Т-150, Т-4А.

Обслуживает тракторист.

Ширина захвата, м............. 1,5

Производительность в час

Основного времени, га. . 0,75 ... 1,4

Рабочая скорость, км/ч........... 5 ... 9

Глубина обработки, см............ 30 . . . 35

Дорожный просвет, мм............ 300

Масса, кг.............. 1500

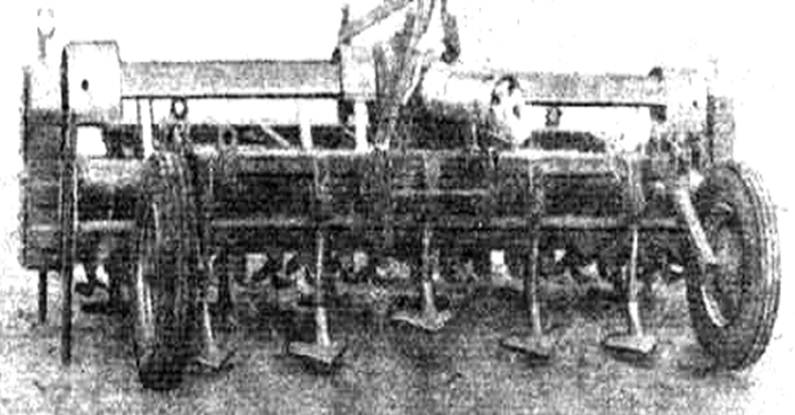

Культиватор глубокорыхлитель фрезерный кфг - 3,6 (хлопковый)

Навесной, предназначен для рыхления почв засо­ленных, после промывных поливов и получивших за­пасные поливы. За один проход выполняет глубокое рыхление до 18 см пассивными рабочими органами (стрельчатые лапы), поверхностное до 8 см активны­ми (фрезерный барабан с Г-образными ножами), вы­равнивание поверхности поля.

Состоит из рамы, фрезерного барабана, редукто­ров центрального и боковых, опорных колес, стрель­чатых лап для глубокого рыхления и фартука. Фре­зерный барабан включает в* себя левую и правую секции, к его пустотелому валу приварены диски, на которых крепятся Г-образные ножи. Глубина хода рабочих органов регулируется винтовым механизмом путем изменения положения опорных колес. Стрель­чатые лапы захватом 330 мм крепятся на вертикаль­ных стойках.

Привод от ВОМ трактора.

Поставляются две хлопковые модификации с рыхлите льны ми культиваторными лапами: КФГ-3,6, навешиваемый на тракторы типа Т-150, и КФГ-3,6-0,2 — на Т-4А. Обслуживает тракторист.

Культиватор глубокорыхлитель фрезерный кфг - 3,6 (хлопковый)

Техническая характеристика

Производительность в час основного времени, га до 2,7

Скорость, км/ч:

рабочая до 6,8

транспортная до 10

Ширина захвата, м 3,6

Дорожный просвет, мм 365
Необходимая ширина поворотной

Полосы, м 3,4

Ширина колеи опорных колес, мм 3115
Глубина обработки, см:

глубокорыхлителями 10... 18

ножами фрезерного барабана до 8

Число дисков фрезерного барабана 18

Число ножей на диске 6

Диаметр диска, мм 350

Частота вращения барабана, мин ˉ¹ 500
Перекрытие между рабочими органами, мм 53

Габаритные размеры, мм 1980x4000x1820

Масса, кг 1724

Орудие почвообрабатывающее универсальное опу-2,2

Предназначено для предпосевной подготовки по­чвы к севу хлопчатника, кукурузы и других культур за один проход путем послойного рыхления почв без оборота пласта, вспаханных под зябь и получивших затем промывные или ОРУДИЕ ПОЧВООБРАБАТЫВАЮЩЕЕ УНИВЕРСАЛЬНОЕ ОПУ-2,2

Влагозарядные поливы в зоне хлопководства, для борьбы с многолетними корне­вищными сорняками посредством измельчения их на отрезки в обрабатываемом слое 16... 18 см. За один проход выполняет глубокое сплошное рыхление уни­версальными лапами без оборота пласта на глубину до 20 см. послойное рыхление фрезбарабаном на глубину 8... 12 см. выравнивание и уплотнение раз­рыхленной почвы. В варианте фрезы-измельчителя измельчает корневища сорняков. Для борьбы с мно­голетними корневищными сорняками орудие оснаща­ется фрезбарабаном с Г-образными ножами, предо­хранительной решеткой и отгребателями. В варианте рыхлителя состоит из редукторов центрального и бо­кового, предохранительной муфты, колес, стоек с ла­пами, кожухов, фрезбарабана. фартуков, катков. Фрезбарабан — пустотелый вал с дисками, на кото­ром крепятся Г-образные и прямые ножи, с валом редуктора соединен зубчатой муфтой.

В варианте измельчителя орудие отличается тем, что фрезбарабан оборудован только Г-образными но­жами, при этом длина барабана составляет 1.8 м. вместо фартуков и уплотнительных катков к раме крепится предохранительная решетка, стойки с рых-лительными лапами не устанавливаются. Угол вхож­дения лап в почву (горизонтальное положение рамы) регулируется увеличением или уменьшением длины центральной тяги навесного устройства трактора. Стойка с лапами в кронштейне рамы фиксируется болтами, один из которых является предохранитель­ным.

Орудие является навесным гидрофицированным, агрегатируется с гусеничным трактором общего на­значения тягового класса 4 на раздельно-агрегатную навесную систему. Обслуживает тракторист.

Техническая характеристика

Производительность в час основного времени, га:

на основной операции 1,1...1,5

на измельчении корневищ сорняков 0,6...0,72

Производительность в час эксплуатационного времени, га:

на основной операции. 0,8

на измельчении корневищ сорняков 0,4

Рабочая скорость, км/ч:

на основной операции 5,2...7,4

на измельчении корневищ сорняков 3,5

Удельный расход топлива, кг/га:

на основной операции 20

на измельчении корневищ сорняков 46,6

Глубина обработки почвы, см:

при рыхлении фрезерным барабаном 8…12

при рыхлении пассивными рабочими органами 16…20

при измельчении корневищ сорняков (от вершины гребня) 16…18

Наличие частиц почвы по массе размером, %

до 10 мм 50

от 10 до 50 45

от 50 до 100 мм 5

Измельчение корневищ сорняков, %:

гумай (отрезки длиной 4...6 см) 80

свинорой (6...8 см) 80

Ширина захвата, м:

на основной операции 2,2

на измельчении корневищ сорняков 1,8

Потребляемая мощность, кВт:

на основной операции 80

на измельчении корневищ сорняков 90

Габаритные размеры в рабочем положении, мм 6420х3000хпо трактору

Масса, кг:

на основной операции 1200

на измельчении корневищ сорняков 1000
