Машины для погрузки

1 1 1 1 1 1 1 1 1 1 Рейтинг 5.00 (1 Голос)

Погрузчики

Погрузчик непрерывного действия пнд-250а

Предназначен для рыхления и погрузки органических удобрений, органо-минеральных смесей и торфа в высоко-производительные машины для внесения удобрений и другие транспортные средства, а также для погрузки грунта, песка, гравия и других сыпучих грунтов.

Погрузчик непрерывного действия пнд-250а

Состоит из рамы, заборного органа, приемного и вы­грузного транспортеров, привода рабочих органов и транспортеров гидросистемы, ходоуменьшителя.

При выполнении технологического процесса удобрения, захватываемые фрезой, подаются в левую часть ковша, далее — на приемный, с него — на выгрузной (попереч­ный) транспортеры и затем — в кузов идущего рядом транспортного средства. В случае забивания фрезы сра­батывает предохранительная муфта, включается реверс фрезы, и посторонний предмет удаляется. Поставляется в комплекте с тракторами типа ДТ-75.

В отличие от погрузчика ПНД-250 у данного расши­рена область применения (обеспечивается погрузка раз­личных сыпучих материалов), упрощена конструкция при­емного и выгрузного транспортеров, снижена материалоемкость, повышен уровень унификации транспортеров.

Техническая характеристика

Производительность в час основного времени на погрузке навоза, т...... . . . 200

Скорость, км/ч: рабочая........ 0,25

транспортная......... 8

Удельный расход энергии, кВт-ч/т-ч-1 .... 0,22

Удельная материалоемкость, кг/т-ч~ '..... 18,5

Высота погрузки, м ......... 3,2

Габаритные размеры, мм: в рабочем положении........ 8500X5200X Х4100

транспортном ........... 8500X41 60 X Х3350

Масса, кг: с трактором............. 10 060

без трактора........... 3700

Погрузчик-экскаватор пэ-ф-1а

Предназначен для погрузки органических и минераль­ных удобрений, сыпучих и малосыпучих материалов, штучных затаренных грузов, проведения экскаваторных работ в грунтах первой и второй категорий (жирная глина, суглинок, грунт растительного слоя, лесс, мягкий солончак, чернозем, шлак, щебень и каштановый грунт) в немерзлом состоянии, бульдозерных работ в пределах тягового усилия трактора.

Погрузчик-экскаватор пэ-ф-1а

Состоит из рамы, колонны, стрелы, сменных рабочих органов (грейфер, экскаваторная лопата, когти, крюк), механизма рабочего органа, домкратов, редуктора, гид­равлической системы, подставки, механизма поворота сиденья.

Агрегатируется с трактором «Беларусь» ЮМЗ-6КЛ/6КМ (с каркасной кабиной). Обслуживает тракторист.

Производительность в. час основного времени: на гравия, т 100

навоза, т......... 60…100

рытье траншей, м3 25

Ширина захвата, м: грейфера........ 1,3

бульдозера............. 2

Вместимость рабочих органов, м!: грейфера .............. 0,56

экскаваторной лопаты........0,27

Максимальная высота погрузки, м: грейфером............. 3,6

лопатой.............. 2,5

Глубина забора материала, м....... 2,2 .

Продолжительность погрузочного цикла, с 15…20

Угол поворота стрелы, град 270

Габаритные размеры в транспортном положении, мм 5500*2200*3700

Масса, кг 1890

Погрузчик-экскаватор автономный пэа-1,0

Самоходный грейферный, универсальный, предназначен для погрузки органических и минеральных удобрений, сыпучих и малосыпучих материалов, штучных и затаренных сельскохозяйственных грузов, силоса, сенажа, а также для проведения экскаваторных работ в грунтах до III категории и бульдозерных в пределах тягового усилия.

Погрузчик-экскаватор автономный пэа-1,0

Состоит из следующих узлов и механизмов: рамы, двигателя, трансмиссии, ходовой системы с тормозами, рулевого управления, кабины, рабочего оборудования, гидросистемы и электрооборудования. К раме, унифицированной с трактором ЮМЗ-6Л, крепится силовая часть

В сборе, включающая в себя двигатель, муфту сцепления, задний мост, коробку передач и бортовых передач.

Двигатель четырехтактный дизельный Д-65Н. Трансмиссия состоит из коробки передач, муфт сцепления и соединительной главной передачи, дифференциала, конечной передачи и бортовых редукторов; ходовая система — из передней оси, передних и задних колес; рулевое управление — из колонки с рулевым колесом, рулевого механизма и продольной тяги.

Кабина цельнометаллическая, с одноместным пово­ротным подрессоренным сиденьем, гидравлическим амортизатором. Оборудована стеклоочистителями с электро­приводом, зеркалами заднего вида, вентилятором, пла­фоном, противосолнечным козырьком, ящиком для ап­течки, термосом, крючком для одежды и местом для инструментальной сумки.

Рабочее оборудование состоит из рамы, домкратов, бульдозера, поворотной части, сменных рабочих органов. Гидросистема — из двух подсистем с общим гидро­баком. Первой подсистемой является гидропривод бульдщозера, работающий от гидронасоса НШ-32, второй — гидропривод погрузочной системы, работающий от двух гидронасосов НШ-50.

Производительность в час основного времени на работе с удобрениями, т

Органическими 152

Минеральными 163

Привод рабочих органов гидравлический

Потребная мощность, кВт 16,4 (22,3)

Грузоподъемность, т 1,2

Скорость (транспортная), км/ч.... до 21

Дорожный просвет, мм.......... 400

Погрузочная высота, м. . ....... 4

Глубина забора, м. ........ 2,5 Продолжительность погрузочного цикла, с. 18

Вместимость бака гидросистемы, л. . . 250

Габаритные размеры в рабочем положении, мм. 9750 X4550Х6020

Общая масса основной комплектации...... 7860

Грейфера:

Для связных материалов. . . . . 328

Для клубнекорнеплодов. . 244

Экскаваторной лопаты. . . 226

Крюка.............. 8

Погрузчик сельскохозяйственного назначения п-4/85

Предназначен для погрузки удобрений, сыпучих и мелкосыпучих материалов в транспортные средства, различные приемные устройства и отвалы. Пневмоколесный, фронтальный, навешивается на трак-К-701Р с реверсивным управлением. Погрузочное оборудование устанавливается на грузовую платформу полурамы трактора взамен снятого навесного устройства. Состоит из основных узлов: портала, стрелы, механизма выравнивания, гидросистемы, ковша. Обслуживает тракторист.

Погрузчик сельскохозяйственного назначения п-4/85

Мощность двигателя, кВт......... 220,6

Номинальная грузоподъемность, т...... не менее 4

Вместимость ковша, м3 . ...... 2

Максимальная высота разгрузки ковша, мм. , . . 3000

Ширина режущей кромки ковша, мм..... не менее 2900

Габаритные размеры в транспортном положении. 8400 X 2900 X 3750

Масса конструкционная, кг. . 16 500

Погрузчик фронтально-перекидной пфп-1,2

Предназначен для погрузки в транспортные средства сыпучих, малосыпучих или дробленых материалов и ми­неральных удобрений.

Основные узлы: поперечная и задняя балки, правая и левая„боковины, стрела подъема, поворотные кронштейны, тяги, гидравлическая система, погрузочный ковш и буль­дозер.

Погрузчик фронтально-перекидной пфп-1,2

Конструкция машины обеспечивает разгрузку материала двумя способами: фронтальным (перед трактором) и перекидным (сзади трактора).

В сочетании с бульдозером может выполнять буль­дозерные работы: формировать бурты различных сыпу­чих материалов, планировать площадки, разгружать сы­пучие материалы с железнодорожных платформ, рас­чищать дороги и площадки от снега.

Агрегатируется с тракторами типа ДТ-75. Выпускается взамен навесного погрузчика-бульдозера ПБ-35. Обслуживает тракторист.

Производительность в час основного времени, т . 100..125

Грузоподъемность, кг:

Номинальная. . 1500...

Максимальная....... 1800

Вместимость ковша, м3 .:........

Погрузочная высота при погрузке, мм:.

Фронтальным способом ....... 2500.

Перекидным............. 2250

Погрузочный вылет, мм:

Передний (от радиатора трактора) .... 500

Задний (от крайней точки) . . 1020

Ширина захвата, мм:

Ковша..... 2055

Бульдозерной лопаты. ........ 2520

Дорожный просвет, мм. . . . . .- . . . 280

Габаритные размеры, мм . 5350X2500X4250

Масса конструкционная, кг......... 1780

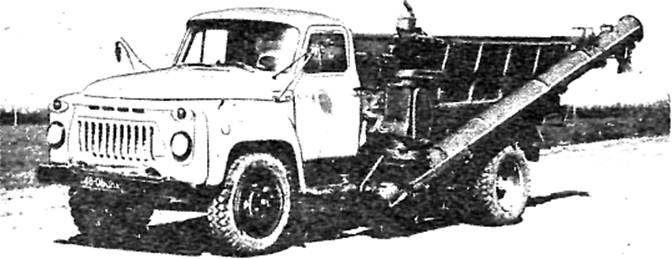

Загрузчик сеялок автомобильный зау-3

Предназначен для транспортирования и загрузки семян, минеральных удобрений в сеялки и другие транспорт­ные средства, а также для смешивания минеральных удобрений двух-трех видов. Обеспечивает загрузку как одиночных сеялок, так и сцепок, расположенных в шахматном и шеренговом порядке. Может быть исполь­зован для вывозки зерна от комбайнов, формирования буртов на току без дополнительных затрат ручного труда, на внутрихозяйственных перевозках зерна, минеральных удобрений и других сыпучих материалов.

Загрузчик сеялок автомобильный зау-3

Состоит из рамы с двумя продольными ленточными транспортерами, кузова с двумя съемными продольными перегородками, вибратора в виде гребенки, поперечного и наклонного шнеков, механизмов привода рабочих ор­ганов и управления заслонками.

Агрегатируется с автомобилем ГАЗ-53А. Обслуживают водитель и два заправщика.

Техническая характеристика

Производительность в час основного времени

на загрузке, т:

зерна ............... 7,14

Минеральных удобрений ........ 33,8

Грузоподъемность, т.............. . 3

Потребная мощность, кВт 18 .

Вместимость бункера, м3 . . 3,95

Погрузочная высота, м.......... 2,075

Вылет наклонного шнека в рабочем положении, мм 4750

Дробление, %:

Зерна ................ 0,4

Гранул удобрений. . . . . . . . . . 3

Дорожный просвет, мм.......... 370

Габаритные размеры с автомобилем, мм:

В рабочем положении........ . 7300Х7150Х2400

Транспортном. . . 7300Х2500Х2400

Масса, кг 1600

Погрузчик фронтальный пф-0.5б

Предназначен для скирдования измельченных и неизмельченных сена и соломы из копен и стяжек, погрузки копен сена, соломы, листостебельной массы кукурузы и подсолнечника. Может быть использован для погрузки навоза, песка, гравия, других сыпучих и затаренных грузов. С дополнительными рабочими органами может выполнять загрузку минеральных удобрений в самолеты, погрузку и разгрузку штучных грузов, погрузочно-разгрузочные работы на строительстве, монтаж и демонтаж тракторов, комбайнов и других машин.

Погрузчик фронтальный пф-0.5б

Включает в себя грабельную решетку, ковш вмести­мостью 0,5 м3 и вилы для погрузки навоза, по спец­заказу комплектуется ковшами вместимостью 0,35 и 0,8 м3, грузоподъемным устройством, вилочным захватом, подъем­но-поворотной стрелой и приспособлением для погрузки удобрений.

Агрегатируется с тракторами типа ЮМЗ-6 и МТЗ-80, МТЗ-82, МТЗ-100, оборудованными унифицированной кабиной и уширенными крыльями задних колес трактора Обслуживает тракторист.

Производительность в час основного времени, т:

На погрузке песка с ковшом вместимостью 0,5 м3 ... ............ до 55

навоза...... ........ до 50

сыпучих материалов-. ......... до 55

на скирдовании сена........... до 17

соломы.. ........... до22

Номинальная грузоподъемность, т: скирдовании........... 0,5

на - погрузке сыпучих грузов, навоза, силоса. 0,8

грузоподъемным устройством..... 1

с подъемно-поворотной стрелой...... 0,3

Максимальный вылет при разгрузке с ковшом вместимостью 0,5 м3, мм 2100

Средняя масса забираемой порции, т: на скирдовании сена......... 0,3

На погрузке песка ковшом вместимостью 0,5 м3.............. 0,4

На погрузке навоза....... . 0,4

Высота, м: подъема грабельной решетки по концам пальцев........ до7

Формируемого стога............ до 8

Разгрузки ковшом, вилами, вилочным захватом 2,5

Скорость (транспортная), км/ч....... до 20

Габаритные размеры с грабельной решеткой мм 7600Х2860Х3300

Масса в комплектации с грабельной решеткой без ковша противовеса, кг.....965

Загрузчик самолетов и вертолетов зсву-3

Предназначен для загрузки минеральных удобрений в баки самолетов М-15, Ан-2, Ан-2М и вертолетов МИ-2 и Ка-26 на вшаденных и постоянных аэродромах. Может быть использован для загрузки сеялок зерном и ми­неральными удобрениями. Монтируется на шасси автомо­биля ГАЗ-53А.

Загрузчик самолетов и вертолетов зсву-3

По требованию заказчика машина может не комплек­товаться сменными частями для работы с вертолетами.

Основными узлами являются: рама с продольными транспортерами, бункер, шнековый поперечный и наклон­ный поворотный транспортеры, механизмы привода от коробки передач автомобиля, механизм управления и гидросистема. Обслуживают два человека.

Техническая характеристика

Производительность в час основного времени, т . 3.9

Потребная мощность, кВт (л. с.) .... .. . 19 (26,3)

Рабочие скорости, км/ч:

Вперед.... . .. . 4,3

Назад 4,3

Транспортная скорость, км/ч........ до 50

Необходимая ширина поворотной полосы, м. . . 16,5

Грузоподъемность, кг........... 3000

Вместимость кузова, м3........... 3,5

Габаритные размеры, мм ......... 7000X2850X Х2430

Масса, кг ...... 1960
