Орудия для вспашки и специальной обработки почвы

Девятикорпусныи полунавеснои плуг ПТК 9-35

Предназначен для пахоты почв, не засоренных камнями. Агрегатируется с тракторами тягового класса 5.

ДЕВЯТИКОРПУСНЫИ ПОЛУНАВЕСНОИ ПЛУГ ПТК 9-35

Производительность, га/ч.... 2,89

Ширина захвата, м....... 3,15

Глубина пахоты, см....... 30

Рабочая скорость, км/ч..... 8—12

Габаритные размеры, мм..... 10220X3600X1320

Масса, кг.......... 2780

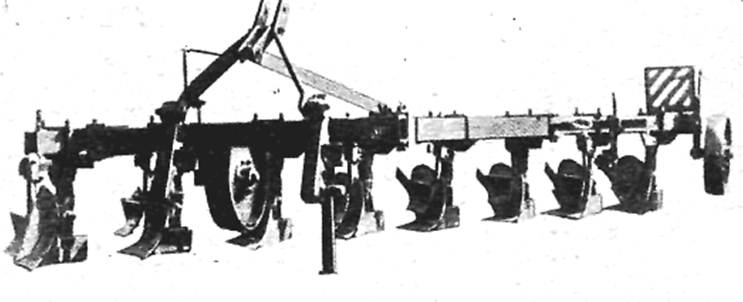

Плуг восьмикорпусный ПП-8-40

Полунавесной, предназначен для пахоты под зерновые и технические культуры почв, не засоренных камнями, с удельным сопротивлением до 0,09 МПа, твердостью до 4 МПа, влажностью до 28 %, с оборотом пласта на глубину до 30 см.

Состоит из рамы, восьми корпусов, механизмов пра­вого и левого опорных колес, маслопроводов, прицепного устройства, дискового ножа, предплужников, механизма транспорта, прицепки для борон.

Плуг восьмикорпусный ПП-8-40

Агрегатируется с тракторами тягового класса 5.

Обслуживает тракторист.

Техническая характеристика

Ширина захвата, м............ 3.2

Глубина обработки, см .. ...,.'. . до 30

Скорость, км/ч:

Транспортная ............ 30

Рабочая............... 7 ... 10

Масса, кг............... 2560

Плуг восьмикорпусный  ПНЛ-8-40

Предназначен для вспашки почв под зерновые и техни­ческие культуры с удельным сопротивлением до 0,09 МПа, твердостью почвы до 4МПа и не засоренных камнями, плитняком и другими препятствиями. Агрегатируется с трак­торами типа К-701.

Плуг восьмикорпусный  ПНЛ-8-40

Основным несущим звеном является рама, состоящая из труб прямоугольного сечения. На раме установлены корпуса, предплужники, навеска, переднее и заднее опор­ные колеса с механизмами регулировки глубины об­работки, дисковый нож и прицепка для борон. Детали корпусов и предплужников изготовлены из специальных сталей и термически обработаны.

Дисковый нож крепится перед задним корпусом и со­здает ровный обрез борозды. Глубина пахоты уста­навливается механизмами опорных колее, на стойках которых имеются отметки (через каждые 2 см). С левой

Стороны переднего бруса рамы крепится откидная лапа для обеспечения устойчивости плуга на стоянке. При по­мощи понизителей и навески, установленных в передней части рамы, плуг присоединяется к навесной системе трактора. По заявке потребителя поставляется с куль­турными, полувинтовыми, винтовыми, вырезными, без­отвальными, безотвальными 2-ярусными корпусами и с почвоуглубителями.

Обслуживает тракторист.

Техническая характеристика

Производительность, Га/ч:

Основного времени (при скорости 0 км/ч) . . 3,2

Эксплуатационного времени....... 2,56

Рабочая скорость, км/ч. ......... до 10 '

Ширина захвата, м............ 3,2

Заделки растительных остатков . . ... , 12... 15

Дорожный просвет, мм......... 50

Масса, кг.............. 2150

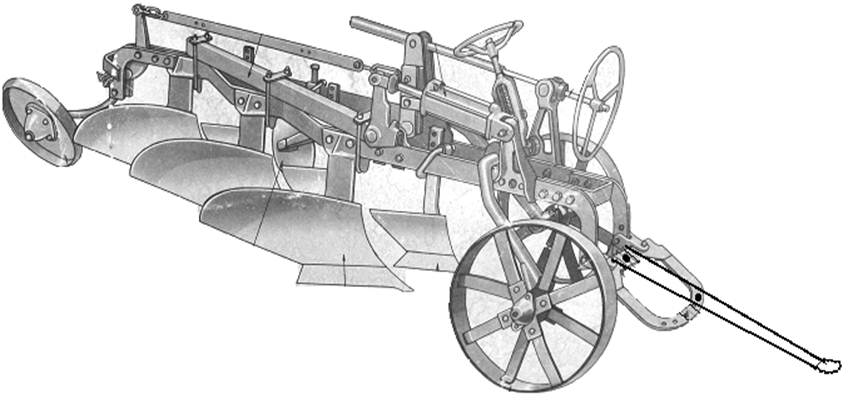

Плуг шестикорпусный с регулируемой шириной захвата ППИ-6-40

Предназначен для вспашки почв с удельным сопро­тивлением до 0,09 МПа из-под одно - и многолетних трав, зерновых, овощных и технических культур на глубину до 30 см.

Плуг шестикорпусный с регулируемой шириной захвата ППИ-6-40

Во время работы углосним отделяет верхний слой почвы, поднимаемый корпусом пласта, переворачивает и уклады­вает его на дно борозды. Уложенный слой закрывается пластом, поднимаемым и оборачиваемым корпусом, в результате чего достигаются полная и глубокая заделка сорняков и пожнивных остатков и требуемое крошение пласта.

Состоит из рамы, шести корпусов с углоснимами, ножа дискового, механизмов колеса бороздного заднего и регулировки ширины захвата, подвески, колеса бо­роздного, двух опорных колес, гидросистемы, прицепки для борон.

Агрегатируется с тракторами, Т-150К, Т-150,-ДТ-175С, Т-4А. Обслуживает тракторист.

Техническая характеристика

Производительность в час основного времени, га. 1 ... 2,4

Рабочая скорость, км/ч.......... 7 ... 10

Ширина захвата, м............ 1,8... 2,4

Глубина обработки, см. . . ,........ 18... 30

Дорожный просвет, мм.......... 300

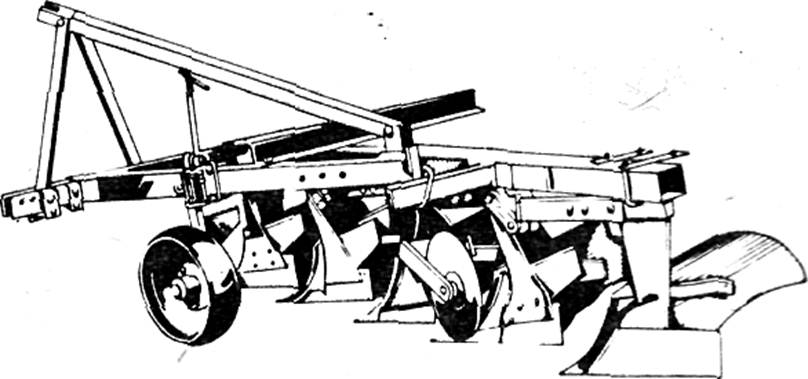

Плуг пятикорпусный навесной ПЛН-5-35

Предназначен для отвальной обработки почв с удель­ным сопротивлением до 0,09 МПа (0,9 кгс/см2) на глу­бину до 30 см под зерновые и технические культуры.

Состоит из рамы, корпусов, предплужников, дискового ножа, опорного колеса с механизмом регулировки, подвески и прицепки для борон.

Из транспортного положения в рабочее и обратно плуг переводят при помощи гидросистемы трактора.

Плуг можно использовать в четырехкорпусном варианте при пахоте тяжелых почв.

В зависимости от типа почв плуг может комплектовать­ся культурными, полувинтовыми, безотвальными, вырез­ными корпусами и корпусами с почвоуглубителями. С одним из этих корпусов плуг поставляется по заявке потребителя. Агрегатируется с тракторами типа Т-150 или Т-4А.

Обслуживает тракторист.

Плуг пятикорпусный навесной ПЛН-5-35

Плуг пятикорпусный навесной ПЛН-5-35

Техническая характеристика

Производительность в час основного времени, га. 0,87 .

Ширина захвата, м............ 1,75

Рабочая скорость, км/ч.......... 6 . . .

Глубина обработки, см .......... до 30

Дорожный просвет, мм.......... 250

Масса, кг............... 800

Габаритные размеры, мм..... 4300X2040X1360

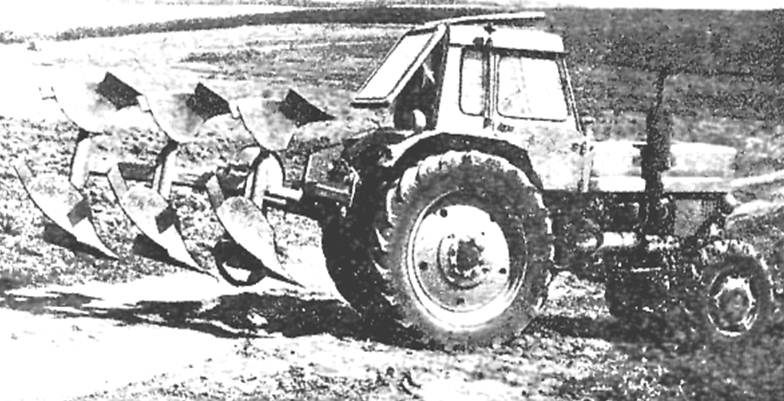

Плуг трехкорпусный оборотный ПНО-3-35

Навесной, предназначен для гладкой пахоты без сваль­ных гребней и развальных борозд мод зерновые и тех­нические культуры почв, не засоренных камнями, плитня­ком и другими препятствиями, на глубину до 30 см, с удельным сопротивлением до 0,09 МПа (0,9 кгс/см2).

Плуг трехкорпусный оборотный ПНО-3-35

Состоит из рамы, право - и левооборачивающих корпу­сов, навески, опорных колес с механизмами регули­ровки, механизма поворота рамы.

При поступательном движении плуга правооборачивающие рабочие органы заглубляются в почву на уста­новленную опорным колесом глубину. Углосним подрезает верхний слой почвы, оборачивает его и сбрасывает на дно борозды. Лемех подрезает основной слой, который, дви­гаясь по отвалу, оборачивается. На отвале имеется перо для улучшения оборота пласта.

После выезда из загонки осуществляется поворот рамы плуга на 180 °, и вспашка производится лево-оборачивающими корпусами.

Пахота плугом осуществляется челночным способом без разбивки на загонки.

Агрегатируется с тракторами МТЗ-100/102. На легких почвах возможно агрегатирование с тракторами

МТЗ-80/82. Обслуживает тракторист.

Техническая характеристика

Производительность в час, га:

Основного времени.......... 0,69 . . . 0,88

.эксплуатационного.......... 0,55 ... 0,70

Глубина пахоты, см ........... 18...30

Ширина захвата, м............ 1,05

Число лево - и правооборачивающих корпусов. . по 3

Ширина 'захвата корпуса, см........ 35

Глубина заделки растительных и пожнивных

Гребнистость, См............ не более 5

Качество крошения пласта не менее 75

Рабочая скорость, км/ч.......... б... 9

Дорожный просвет, им.......... менее 300

Плуг семикорпусный пгп-7-40 с отъемным корпусом для каменистых почв

Предназначен для обработки старопахотных почв с удельным сопротивлением до 0,1 МПа (1 кгс/см2), засоренных камнями, скрытыми полностью или частично в пахотном и подпахотном слоях почвы.

Состоит из рамы, навески, корпусов с углоснимами, гидропредохранительных механизмов корпусов, гидромеха­низма переднего колеса, заднего колеса, гидросистемы и пневмогидроаккумуляторов.

ПЛУГ СЕМИКОРПУСНЫЙ ПГП-7-40 С ОТЪЕМНЫМ КОРПУСОМ ДЛЯ КАМЕНИСТЫХ ПОЧВ

Рама сварной конструкции. На основной балке рамы шарнирно закреплены грядили корпусов и их гндропредохранительные механизмы. Корпуса с полувинтовой отвал лемешной поверхностью. В зависимости от глубины пахоты отвал углоснима крепится впереди отвала корпуса в средней части посредством крон­штейна или в верхней части при помощи планки, имея таким образом общий с корпусом гидропредохра­нительный механизм от поломок. Гидромеханизм корпу­сов выполнен по трехточечной схеме. Полости всех гидро­цилиндров механизма соединены общей магистралью с пневмогидроаккумуляторами.

Конструкция индивидуальных предохранителей корпусов плуга позволяет корпусам выглубляться при соприкосно­вении с камнями или другими препятствиями. При этом вытесненное из гидроцилиндра масло по системе трубо­проводов поступает в пневмогидроаккумулятор, переме­щает его поршень, который сжимает инертный газ (азот) и повышает его потенциальную энергию. После преодо­ления препятствия под действием сжатого газа проис­ходит обратное перемещение штока гидроцилиндра, бла­годаря чему через механизм корпус возвращается в ис­ходное положение.

Гидромеханизм переднего колеса предназначен для регулирования глубины пахоты и предохранения колеса от поломок при наезде на камни, выступающие над поверхностью почвы.

Заднее колесо предназначено для установки и под­держания глубины пахоты.

Агрегатируется с тракторами типа К-701. Обслуживает тракторист.

Базовая модель плуга поставляется с полувинтовыми корпусами.

Техническая характеристика

Ширина захвата, м............ 2,8

Производительность в час основного времени, га 1,81 (К-700А), 2,88 (К-701)

Глубина обработки, см .......... 27

Скорость, км/ч: рабочая............. до 10

Транспортная............ до 12

Дорожный просвет, мм.......... 300

Число корпусов............. 7

Ширина захвата корпуса, см........ 40

Расстояние между корпусами, мм...... 800

Число гидроцилиндров на плуге....... 8

Для предохранителей корпусов...... I

Для предохранителя опорного колеса .... 1

Рабочее давление в гидравлической системе за­щиты корпусов, кгс/см... 100... 110

Пневмогидроаккумулятор: тип................ поршневой

число............... 3

Вместимость, см3........... 2500

Рабочая среда: газовой камеры.......... азот

Масляной камеры.......... дизмасло

Габаритные размеры плуга, мм....... 6500Х3650ХХ1800

Масса, кг............... 2220

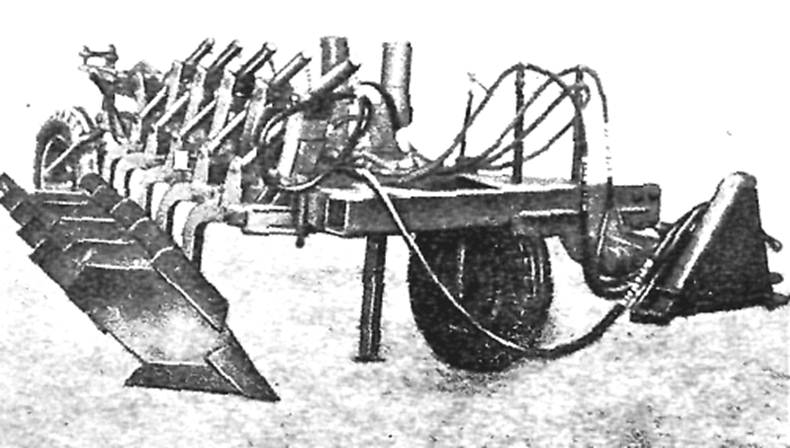

Плуг пятикорпусный полунавесной для каменистых почв пкг-5-40в

Предназначен для обработки старопахотных почв с удельным сопротивлением до 0,1 МПа (1 кгс/см2), засоренных камнями различных размеров и форм, скрытыми полностью в толщине обрабатываемого слоя или частично выступающими над поверхностью поля до 27 см.

Состоит из рамы, корпусов с углоснимами, гидро­пневматических предохранителей корпусов; заднего и опор­ного колес, механизмов: регулировки опорного колеса, подъема заднего колеса, поворота; шарнирной подвески; пневмогидроаккумулятора, зарядного устройства и гидросистемы.

Базовая модель плуга имеет корпуса с полувинтовой отвально-лемешной поверхностью. Углоснимы крепятся к отвалу корпуса и имеют общий с корпусом механизм, предохраняющий от поломок, представляющий шарнирный четырехзвенник. Полости всех гидроцилиндров механизма соединены общей магистралью с пневмогидроаккумулятором. Конструкция индивидуальных автоматических предохранителен позволяет корпусам плуга выглубляться при встрече с камнями или другими препятствиями на высоту до 550 мм и после преодоления препятствия автоматически заглубляться на установленную глубину.

плуг пятикорпусный полунавесной для каменистых почв пкг-5-40в

На плуге устанавливается одно заднее управляемое колесо, которое является ходовым во время транспорти­ровки, а во время пахоты выполняет роль опорного ко­леса. Для перевода плуга из транспортного положения в рабочее и обратно служит механизм подъема заднего колеса, управляемый от гидросистемы трактора.

Опорное колесо с механизмом служит для регули­ровки глубины пахоты. Пневмогидроаккумулятор пред­назначен для поддержания в гидросистемах заданного рабочего давления аккумулирования энергии при наезде плуга на препятствие и обеспечения автоматического заглубления корпусов после преодоления препятствий. Для соединения плуга с трактором служит подвеска.

Агрегатируется с тракторами Т-150К, Т-150, ДТ-175С Т-4А, ДТ-75.

Предусмотрена возможность вождения трактора по полю и правыми колесами по борозде (в зависимости от погодных условий).

Обслуживает тракторист.

По заявке потребителя может поставляться также с винтовым корпусом.

Техническая характеристика

Ширина захвата "плуга, м......... 2

Производительность в час основного времени, га 1,2 ... 2

Глубина пахоты, см........... до 27

Рабочая скорость, км/ч.......... 6 ... 10

Дорожный просвет, мм.......... не менее 300

Число корпусов......;...... 5

Ширина захвата корпуса, см........ 40

Рабочая среда: газовой камеры........... азот

Масляной камеры........... дизельное масло

Вместимость пневмогидроаккумулятора, см3. . . 6300

Рабочее давление в гидравлической системе за­щиты корпусов, кгс/см... 65 , . . 100

Масса, кг............... 1955

Плуг трехкорпусный ппи-3-40 с изменяемой шириной захвата для обработки каменистых почв

Предназначен для обработки старопахотных почв с удельным сопротивлением до 0,1 МПа {1 кгс/см2), твер­достью до 4 МПа и влажностью до 30%, засоренных кам­нями различных размеров и форм, полностью скрытыми в толще пахотного и подпахотного слоев или частично высту­пающими над поверхностью.

ПЛУГ ТРЕХКОРПУСНЫЙ ППИ-3-40 С ИЗМЕНЯЕМОЙ ШИРИНОЙ ЗАХВАТА ДЛЯ ОБРАБОТКИ КАМЕНИСТЫХ ПОЧВ

Состоит из рамы, корпусов, механизма изменения ширины захвата, опорного колеса с механизмом регу­лировки, механизмов: предохранительного и навески и опорной лапы.

Рама — из четырех пустотелых брусьев, шарнирное соединение которых позволяет плугу самоустанавливать­ся во время работы в зависимости от установленной ширины захвата.

К. основному брусу приварены кронштейны для креп­ления корпусов и механизма изменения ширины захвата.

Корпус плуга состоит из грядиля, башмака, долота, отвала, лемеха, боковины, пера отвала и углоснима. Опорное колесо, служащее для установки глубины вспашки при помощи винтового механизма, смонтировано на полуоси и закреплено посредством стойки на раме плуга. Механизм изменения ширины включает в себя штангу с приваренными рифлеными планками, позво­ляющими регулировать каждый корпус в отдель­ности. Регулировочный болт, установленный посередине балки, перемещает толкатель, который вращает вокруг шарнира кронштейны с установленными на них кор­пусами.

Изменяемая ширина захвата плуга обеспечивает оп­тимальную загрузку трактора в зависимости от поч­венных условий.

Предохранительный механизм — шарнирный, четырех-звенный, служит для выглубления корпуса плуга при наезде на препятствие и его автоматического заглуб­ления на заданную глубину после преодоления препятствия.

Механизм навески служит для соединения плуга трактором и обеспечивает подъем плуга в транспортное положение при помощи гидросистемы трактора В него входят раскосы, подкосы, тяга и нижние улавливатели. Устанавливается на передний и продольные брусья рамы.

Для придания плугу устойчивого положения пр1 отсоединении его от трактора предназначена опорная лапа.

По заявке потребителя плуг поставляется с полу винтовыми, винтовыми, вырезными н культурными корпусами.

Агрегатируется с тракторами типа ДТ-75М.

Обслуживает тракторист.

Техническая характеристика

Производительность в час основного времени, га 0,8…1,0

Ширина захвата 1,05…1,35

Глубина обработки до 27

Рабочая скорость, км/ч.......... 6…8

Масса, кг............... 880

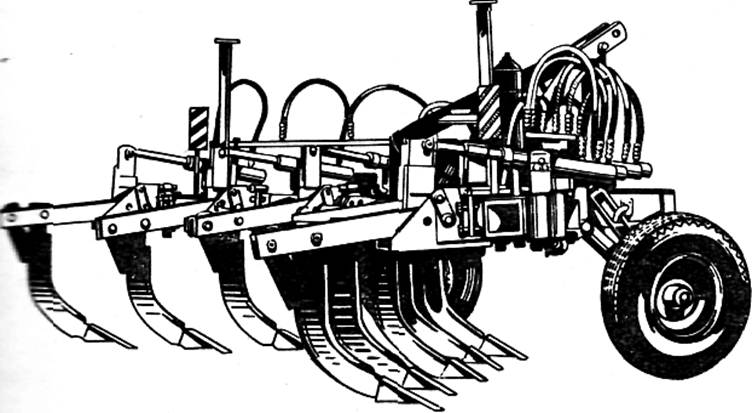

Плуг-глубокорыхлитель чизельный п 4-2,5

Предназначен для рыхления почвы по отвальным и безотвальным фонам с углублением пахотного горизонта, безотвальной обработки взамен зяблевой и весенней па­хоты, глубокого рыхления почвы на склонах и паровых полях. Используется также для обработки почвы по стерне зерновых культур высотой до 25 см, а после уборки пропашных культур с предварительным дискованием — почвы в один-два следа. Обрабатывает почвы раз личного механического состава с удельным сопротивлением до 0,12 МПа при влажности до 30% и твердости до 4 МПа, кроме почв, засоренных камнями на глубину до 45 см. Для повышения

Качества крошения и выравнивания поверхности на плуг навешивается приспособление ПСТ-2,5.

Плуг-глубокорыхлитель ПЧ-2,5 является навесным ору­дием с симметричным расположением рабочих органов. На раме плуга устанавливаются рабочие органы, опорные колеса с механизмами регулировки глубины обработки, навеска, подставки.

Комплектуется двумя типами рабочих органов — до­лотом и стрельчато-конической лапой.

Работа плуга осуществляется челночным способом. При его поступательном движении рыхлители заглубля­ются в почву на заданную опорными колесами глубину. Долото рыхлителя скалывает и поднимает вверх слой почвы, обтекатель со стойкой раздвигает почву в обе стороны и разрыхляет ее. Устанавливаемые взамен долот стрельчатые лапы применяются при работе на глубине до 30 см для более интенсивного рыхления и подрезания сорных растений. Снабжен срезными предохранителями рабочих органов. Агрегатируется с тракторами типа Т-150, ДТ-175С. Обслуживает тракторист.

плуг-глубокорыхлитель чизельный п 4-2,5

Техническая характеристика

Производительность и час, га: основного времени.......... 1,25 ... 2

Глубина обработки, см: с долотом............. 30 ... 45

со стрельчато-конической лапой....20 . . , 30

Число рабочих органов .......... 5

Ширина захвата рабочего органа, мм: стрельчато-конической лапы.......270

долота............. 70

Расстояние между рабочими органами по ши­рине, мм............... 400; 500

Качество крошения пласта (фракции менее 5см),%:

на вспаханных почвах.........40;

на невспаханных........... 25

Сплошное рыхление верхнего слоя почвы при общей глубине обработки 45 см,

см...... не менее 20

Гребнистость поверхности обработанного поля в зависимости от глубины обработки, % . не более 30

Рабочая скорость, км/ч..........5 ... 8

Дорожный просвет, мм. ......... 300

Масса, кг...............950



Плуг-глубокорыхлитель чизельный ПЧ-4,5

Навесной, предназначен для рыхления почвы по от­вальным и безотвальным фонам с углублением пахот­ного горизонта, безотвальной обработки почвы вместо зяблевой и весенней пахоты, глубокого рыхления па­ровых полей и почвы на склонах.

Основные узлы: рама для монтажа всех узлов плуга, рыхлители, механизмы регулировки глубины обработки, опорные колеса, навеска, подставки для устойчивости плуга при хранении. Снабжен срезными предохранителя­ми корпусов. Плуг ПЧ-4,5 комплектуется двумя типами рабочих органов — долотами и стрельчато-коническими лапами.



Для дополнительного крошения и выравнивания по­верхности почвы на плуг навешивается приспособление ПСТ-4,5, которое используется в период предпосевной обработки почвы весной.

Плуг может применяться на почвах с удельным сопро­тивлением до 0,12 МПа при влажности до 30 % и твер­дости 4 МПа, кроме почв, засоренных камнями.

Техническая характеристика

Агрегатируется с тракторами тягового класса 5

Обслуживает тракторист.

Производительность в час, га:

Основного времени.......... 3,2

Эксплуатационного.......... 2,56

Рабочая скорость, км/ч.......... до 8

Ширина захвата, м............ 4,5

Глубина обработки, см:

С долотом............. 20 ... 45

Со стрелъчато-конической лапой..... 20 ... 30

Число рабочих органов.......... 11

Ширина захвата рабочего органа, мм:

Долота.............. 70

Стрельчато-коннческой лапы....... 270

Качество крошения пласта (фракции менее 5 см), %:

На вспаханных почвах ......... 40

На невспаханных........... 25

Расстояние между рабочими

Органами по ши­рине, мм............... 400; 500

Масса, кг............... 1900

Плуг чизельный пчк-4,5 для обработки почв, засоренных камнями

Предназначен для рыхления засоренных камнями почв по отвальным и безотвальным фонам с углублением пахотного горизонта, безотвальной обработки почвы вза­мен зяблевой и весенней пахоты, глубокого рыхления почвы на склонах и паровых полей с удельным сопротивле­нием до 0,12 МПа (1,2 кгс/см2), твердостью до 5 МПа 50 кгс/см2) при влажности почвы до 28%. Работа плуга осуществляется челночным способом. При поступательном движении плуга его рабочие органы заглубляются в почву установленную опорными колесами глубину. Долото рыхлителя скалывает и поднимает слой почвы. Стойки с обтекателями раздвигают почву по обе стороны и разрыхляют ее. При работе на глубину до 45 см чизельный плуг разрыхляет уплотненную плужную подошву, обра­зовавшуюся после пахоты лемешными плугами. Уста­навливаемые взамен долот стрельчато-конические лапы

плуг чизельный пчк-4,5 для обработки почв, засоренных камнями

Вменяются при работе на глубине до 30 см для более интенсивного рыхления и подрезания сорных растений. Рабочие органы снабжены автоматическими предохранителями.

Навесной, состоит из рамы, на которой установлены рабочие органы, опорные колеса с механизмами регу­лировки глубины обработки, навеска и подставки.

Обслуживает тракторист.

По заявке потребителя поставляется с постоянным междуследием 500 мм (ПЧК-4,5) и изменяемым 400 и 500 мм (ПЧК-4,5-01).

Техническая характеристика

ПЧК-4,5 ПЧК-4,5-01

Производительность в час основного вре­мени, га............. 2,25... 3,6 1,8... 3,6

Скорость, км/ч: рабочая........... 5...8 5... 8

Транспортная......... до 20 до 20

Ширина захвата, м......... 4,5 3,6; 4,5

Глубина обработки, см: с долотом........... 30 ... 45 30 ... 45

Со стрельчато-конической лапой. . . 20 ... 30 20 ... 30

Ширина захвата, мм: долота............ 70 70

стрельчато-конической лапы.... 270 270

Высота подъема рабочего органа при наезде на препятствие, мм.....550 550

Междуследие по ширине захвата, мм. . . 500 400; 500

Расстояние от опорной плоскости рабочих

Органов до нижней плоскости рамы, мм. . 800 800

Число рабочих органов, шт....... 9 9

Качество крошенияпласт. (фракции на вспаханных полях.......40 40

на невспаханных....... 25 25

Сплошное рыхление верхнего слоя почвы (при глубине обработки 45 см),

см 20 20

Дорожный просвет, мм........не менее 300; Масса, кг............ 2450 2510

Щелерез - кротовateль навесной щн-2-140

Предназначен для щелевания с одновременным кротованием сенокосов, пастбищ и лугов, а также щелевания зяби на склонах до 10 град, с одновре­менным созданием микроповышений в виде валиков высотой до 12 см с целью уменьшения стока поверх­ностных вод и водной эрозии.

Состоит из основной и шарнирной рам, рабочих органов, опорных колес, дисковых ножей, валикоделателей и гидроцилиндров.

Основная рама сварной конструкции предназна­чена для монтажа всех узлов. В передней ее части прикреплены кронштейны и рамка для соединения с задним механизмом навески трактора.

Шарнирная рама служит для крепления валикоделателя и его перемещения в поперечном направле­нии,

Щелерезы крепят к основной раме болтами. В за­висимости от условий обработки почвы на них уста­навливают сменные ножи и долота. К нижней части щелерезов сзади шарнирно присоединяют дренеры.

Опорные колеса установлены на продольных брусьях основной рамы и имеют винтовые механиз­мы для изменения глубины хода щелерезов.

Дисковые ножи, заимствованные с плуга общего назначения, расположены впереди стойки щелереза и предназначены для разрезания дернины на глубину 10...12 см.

Валикоделатели применяют для работы на зяби. Они состоят из сферических и игольчатых дисков. Секции валикоделателей при помощи гидроцилинд­ров, работающих от гидросистемы трактора, можно перемещать влево или вправо от оси щелерезов.

щелерез - кротовateль навесной щн-2-140

Агрегатируется с тракторами ДТ-75М, ДТ-75, ДТ-75Б.

Техническая характеристика

Производительность в час основного времени, га

1,58

Ширина захвата, м



Глубина хода ножей щелереза, см

До 43

Расстояние между щелями, м

1,4

Дренер, мм:



диаметр

65

длина

275

Диаметр диска, мм:



сферического

510

игольчатого

680

Расстояние между дисками валикоделателя, мм

135...350

Рабочая скорость, км/ч

5.25...6.1

Дорожный просвет, мм

360

Габаритные размеры без трактора, мм

2150x2550x1950

Масса, кг

832

Щелеватель-кротователь щн-5-40

Навесной, предназначен для щелевания лугов, се­нокосов, посевов многолетних трав и пастбищ с кротованием, зяблевой вспашки с одновременным обра­зованием валиков в целях уменьшения стока воды и водной эрозии на склонах до 8 град.

Состоит из рамы, пяти щелерезов, пяти дисковых ножей, двух опорных колес с механизмом регулиров­ки, гидравлической системы, присоединительного треугольника и валикообразуюшего устройства.

Конструкционные особенности: бесступенчатая регулировка установки рабочих органов на раме в пределах 0,9...3,6 м (является основным отличием от щелереза-кротователя ЩН-2-140); дренер выполнен подпружиненным, отвалы валикообразуюшего уст­ройства — пассивными; привод осуществляется од­ним гидроцилиндром.

щелеватель-кротователь щн-5-40

При транспортировке на короткие расстояния ЩН-5-40 переводится в транспортное положение с помощью гидросистемы трактора. Высота подъема щелевателя должна быть такой, чтобы при преодоле­нии ям и ухабов рабочие органы не касались почвы.

Техническая характеристика

Агрегатируется с тракторами тягового класса 5. Обслуживает один человек.

Производительность в час

Основного времени, га 4,05...6,48

Ширина:

Захвата, м 4,5...7,2

Щелей, мм 25

Скорость, км/ч:

Рабочая до. 9

Транспортная до 15

Расстояние между щелями, м 0,9...3,6

Глубина нарезаемых щелей, см 40

Диаметр кротового отверстия, мм 60 + 5

Потребляемая мощность, кВт 112

Дорожный просвет, мм 300

Необходимая ширина поворотной полосы, м 8,2

Габаритные размеры, мм:

В рабочем положении 2900x4160x1870

Транспортном 8840x4160x3530

Масса (конструкционная), кг 1400

Применение ЩН-5-40 по сравнению с щелерезом-кротователем ЩН-2-140 повышает производи­тельность в 3,4 раза, снижает затраты труда на 57,5%.

ПРВМ-3

(плуг – рыхлитель виноградников с междурядием-3м)

ПРВМ-3

1.Глубокое рыхление с внесением минеральных удобрений, вспашка всвал и развал, укрывка виноградной лозы на зиму и полуоткрывка весной, сплошное рыхление с внесением и без внесения минеральных удобрений; культивация, выкопка саженцев из школки, нарезка поливных борозд, нарезка борозд для посадки черенков.

2. Ширина захвата –до 3м.

3. Производительность за 1 час основного времени –0,12…1,2 га/ч.

4. Глубина обработки: пахота –20…25 см.

культивация – 6…12 см.

сплошное рыхление -…35…50 см.

глубокое рыхление – 35…50 см.

закопка саженцев – 50…55 см.

борозды для полива - 20…25 см.

борозды для посадки чубуков –50…55 см.

5. Производительность за 1 час основного времени –0,12…1,2 га/ч.

6. Агрегатируется –ДТ-75, Т-150.

7. Устройство: …………………………………………….

8.Регулировка глубины пахоты - винтами двух опорных колес;

ширина захвата–винтовыми стяжками левого и правого поводков; туковысевающие высевающие аппараты приводятся цепью от опорного колеса.

9. Масса –1180 кг.

Машина почвообрабатывающая для виноградников мпв-3

Навесная, предназначена для культивации, рых­ления, нарезки поливных борозд, обновления планта­жа, вспашки в междурядьях виноградников на рав­нинах и склонах до 6 град. Одновременно с нарезкой поливных борозд и обновлением плантажа можно вносить удобрения.

Состоит из рамы, на которой крепятся два уни­версальных, два боковых и один центральный рых­лители, два туковысевающих аппарата с приводом, два грядиля, два опорных металлических колеса, винтовые механизмы регулировки глубины хода ра­бочих органов. По сравнению с МПВ-1А изменена конструкция рабочих органов и дополнена рабочими органами для вспашки.

машина почвообрабатывающая для виноградников мпв-3

Техническая характеристика

Агрегатируется с тракторами тяговых классов 3 и 4.

Обслуживает тракторист.

Производительность в час основного времени

(при ширине междурядий 4 м), га 1,11…2,43

Скорость, км/ч:

рабочая до 5,9

транспортная до 12

Ширина захвата, м 3,5…4

Глубина обработки, см:

Сплошное рыхление 15…20

Культивация 10…15

Обновление плантажа до 55

Нарезка борозд 15…20

Вспашка 25…30

Норма внесения удобрений, кг/га 100…500

Дорожный просвет, мм 300

Габаритные размеры агрегата, мм:

В рабочем положении 6190…6870х1790…4070х по трактору

Масса, кг 1434

Плуг-рыхлитель виноградниковый прв-4

Предназначен для выполнения в зонах неукрывной культуры на виноградниках с шириной междурядий от 2,5 до 4 м пахоты всвал и вразвал, глубокого рыхления междурядий.

Выпускается в комплектациях: для выполнения операций в междурядьях от 2,5 до 4 м — ПРВ-4, от 2,5 до 3 м — ПРВ-4-01.

Основные сборочные единицы: рабочие органы, рама, механизм регулировки глубины обработки.

плуг-рыхлитель виноградниковый прв-4

Механизм регулировки глубины обработки обес­печивает бесступенчатое изменение глубины на пахо­те до 25 см, на глубоком рыхлении по середине междурядья — до 60, а по следу гусениц трактора — до 30 см.

Агрегатируется с гусеничными тракторами ДТ-75М, Т-150, Т-4А.

Обслуживает тракторист.

Техническая характеристика ПРВ-4 ПРВ-4-01 Производительность В Час ос­-

Новного времени, га:

Пахота 1,30...2,08 1,40...2,24

Глубокое рыхление 1,30... 1,56 1,40...1,68

Рабочая скорость на пахоте (рыхлении), км / ч 5,2(5,6)

Глубина обработки почвы, см:

Пахота 15...25

Глубокое рыхление:

середины междурядий 50...60

Следа гусениц трактора 20...30

Число открытых борозд 2

При пахоте

Дорожный просвет, мм:

Для рыхлящей скобы (рабочий) 100

Для пахотных корпусов 300

Габаритные размеры в рабочем положении, м;

Длина 2,3

Ширина 1,9...3,4 1,9...2,4

Высота 1,6

Масса (с полным комплектом запчастей и принадлеж-

Ностей), кг 1290 1070

Плуг навесной дисковый (рисовый) ПНД-4-40

1.  Для тяжелых переувлажненных почв с удельным сопротивлением 13 Н/см2.

2.  Ширина захвата –1,2 м

3.  Рабочая скорость – до 7,2 км/ч.

4.  Производительность за 1 час основного времени 0,75 га/ч.

5.  Глубина пахоты –до 30 см.

6.  Навесной.

7.  Агрегатируется с - ДТ-75.

8.  Устройство: …………………………………………….

9.  Масса –770 кг.

10.Регулировка глубины пахоты: винтом опорного колеса.

11.Примечание: диски вращаются к дну борозды под углом 70°, угол атаки 40…45°; ширина захвата диска диаметром 71 см; применяют диаметр 76 и диаметр 81 см.

Плуг навесной дисковый (рисовый) ПНД-4-40

Плуг садовых ПС-4-30

Плуг садовых ПС-4-30

1.  Для междурядий садов (вспашки приствольных зон), почв до 9 Н/см2

2.  Ширина захвата - 120см.

3.  Рабочая скорость – до 7 км/ч

4.  Производительность за 1 час основного времени - 0,95 га/ч

5.  Глубина пахоты - 25см.

6.  Прицепной.

7.  Агрегатируется с –ДТ-75.

8.  Устройство: …………………………………………….

9. Регулировка глубины пахоты: рулем винта опорного колеса (левого по ходу движения). Рулем винта правого колеса выравнивают горизонтальность рамы.

1.  Примечание: конструкция позволяет получить смещение вправо от оси трактора до 2,7 м за счет сектора в прицепном устройстве.

Плуг челночный для склонов ПЧС-4-35

Плуг челночный для склонов ПЧС-4-35

1.  Для склонов до 20°.

2.  Ширина захвата -140 см (одна секция)

3.  Рабочая скорость – до 5,7 км/ч.

4.  Производительность за 1 час основного времени - 0,7 га/ч.

5.  Глубина пахоты - 27 см.

6.  Агрегатируется с – крутосклонным ДТ-75К с передним и задним навесными устойствами.

7.  Устройство: …………………………………………….

8.  Регулировка глубины пахоты: винтовыми механизмами переднего и заднего опорных колес.

9.  Примечание: имеет две секции (секция - четырехкорпусный плуг), первая навешивается спереди (левооборачивающая), вторая (рис.3) – сзади (правооборачивающая).

10.  Особенность. Вспашка ведется челночным (рис.4) способом поперек склона. В одну сторону трактор движется передним ходом (работает задняя правообарачивающая секция), в другую сторону задним ходом (работает передняя левообарачивающая секция). Кабина снабжена дополнительными органами управлениями в задней части и разварачивающимся на 180 град. сиденьем.

Для каменистых почв имеется предохранительный механизм рычажного типа.

11. Маса - 865 кг (одна секция с отвальными корпусами).

Плуг навесной оборотный ПНО-3-35

(устаревший вариант ПОН –2-30)

Плуг навесной оборотный ПНО-3-35

1.  Для гладкой пахоты челночным способом на не засоренных камнями старопахотных почвах с удельным сопротивлением до 9 Н/см2.

2.  Ширина захвата – 1,05 м.

3.  Рабочая скорость – 6…9 км/ч.

4.  Производительность за 1час основного времени - 0,69…0,88 га/ч.

5.  Глубина пахоты – 18…30 см.

6.  Агрегатируется с – МТЗ-100 на легких почвах – МТЗ-80.

7.  Маса -780кг.

8.  Устройство: …………………………………………….

9.  Регулировка глубины пахоты: изменением расположения опорных колес

(в ПОН-2-30 одного опорного колеса)

10.Общее устройство: рама, право и левооборачивающиеся рабочие органы,

Навеска, опорное колесо с механизмом регулировки, механизма поворота рамы.

11. Изготовитель: «Одессасельмаш».

Глубокорыхлитель грх-2-50

Навесной, предназначен для рыхления подпахот­ного горизонта почвы без оборота пласта на глубину до 50 см в районах поливного хлопководства.

Состоит из рамы, замка автосцепки, монтажной стойки, опорных колес, рабочих органов. Комплекту­ется лапами с захватом шириной 20 см для рыхле­ния переуплотненных почв (поворотные полосы), 50 и 70 см.

Агрегатируется с тракторами тяговых классов 4 и 5.

Обслуживает тракторист.

глубокорыхлитель грх-2-50

Техническая характеристика

Производительность в час

основного времени, га 0,70...0,90

Ширина захвата, м 1,8

Рабочая скорость, км/ч до 5

Удельный расход топлива, кг /га 24

Потребляемая мощность, кВт (л. с.) 81(110)

Глубина обработки, см 50

Габаритные размеры, мм 1560x1840x1560

Масса (конструкционная), кг 800


Вспашка и специальная обработка - 5.0 out of 5 based on 3 votes

Добавить комментарий


Защитный код
Обновить
