Сцепки

Сцепка универсальная с-11у

Предназначена для составления агрегатов из зубовых борон, катков, культиваторов и других прицепных машин. Состоит, из среднего и крайних брусьев, сницы, ходо­вых колес, двух удлинителей с самоустанавливающими колесами и маркера тележечного типа.

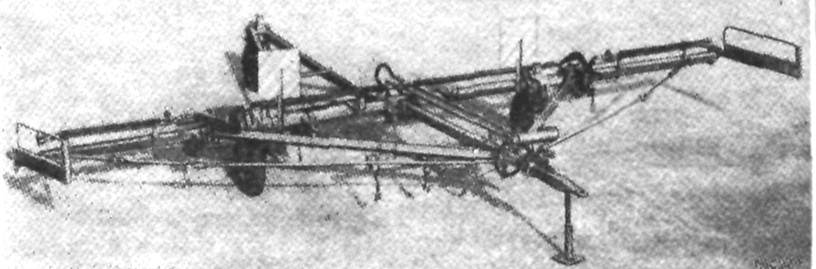

Сцепка универсальная с-11у

Агрегатируется с тракторами тяговых классов 1.4...3.

Обслуживает тракторист.

Техническая характеристика

Производительность агрегата в час основного времени, га:

На бороновании.............. 9,8

На прикатывании.............. 11,2

На севе................. 10

Скорость, км/ч:

Рабочая................. до 7

Транспортная. . ............ 10

Ширина захвата агрегата на бороновании, м..... 12

Дорожный просвет, мм............. не менее 300

Масса, кг.................. 750

Сцепка гидрофицированная сп-11а

Прицепная, предназначена для составления тракторных гидрофицированных и негидрофицированных агрегатов для поверхностной обработки почвы и посева зерновых культу р.

Включает в себя центральную часть, состоящую из сницы, подвески, раскосов, растяжек, несущих колес, приставок, гидротрассы, сигнальных щитков, удлинителя бруса. Конструктивными особенностями являются быстро­действующие сцепные устройства, шарнирно соединяемые маркерные штанги и разрывные муфты.

Может агрегатироваться с тремя сеялками типов СЗ-3.6А, СЗП-З. бА на посеве (с маркерами), а без мар­кера — с двумя сеялками типа РТТ-4.2А на внесении удобрений, с двумя культиваторами типа КПС-4, тракто­рами тягового класса 3. Способ агрегатирования — прицепной.

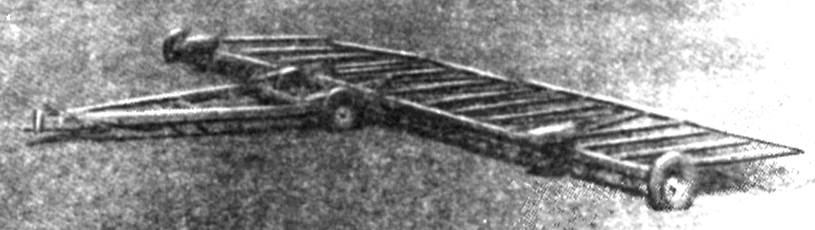

Сцепка гидрофицированная сп-11а

В агрегате с сеялками обслуживают два, с культива­торами — один человек.

Производительность в час основного времени, га:

На посеве................ 10,25

Культивации............... 7,04

Ширина захвата, м: на посеве................ 10,8

культивации............ 8

Скорость, км/ч: рабочая. ................ до 12

транспортная .............. до 15

Дорожный просвет, мм............. 300

Масса, кг.................. 2360

Сцепка универсальная сп-16а

Предназначена для составления тракторных гидрофицырованных и негидрофицырованных широкозахватных агрегатов из сеялок, культиваторов, катков и зубовых борон, применяемых на предпосевной обработке почвы, уходе за парами, посеве зерновых и зернобобовых куль­тур и других сельскохозяйственных работах.

Сцепка универсальная сп-16а

Состоит из центральной части, боковых крыльев, мар­кера, удлинителей, следоуказателя, следозаделывателя и комплекта сцепных устройств. Агрегатируется с трак­торами тяговых классов 3...5.

Способ агрегатирования — прицепной.

В агрегате с сеялками обслуживают два, с культива­торами — один человек.

Техническая характеристика

Производительность в час основного времени, га:

На посеве................ до 15,2

Культивации............... до 16,6

Ширина захвата, м:

На посеве................ 14,4

Культивации............... 16

Скорость, Км/ч:

Рабочая................. до 12

Транспортная ............... до 15

Дорожный просвет, мм............. 300

Сменное время технического обслуживания, ч..... 0,22

Масса, кг ................ 2360

Сцепка гидрофицированнля сг-21а

Прицепная, предназначена для составления широко­захватных агрегатов для двух - или односледного бороно­вания и прикатывания почвы.

Основные узлы: средний и боковые брусья, соединен­ные между собой шарнирно, сница, прицеп (разные для тракторов классов 3 и 5), вставки, две пары опорных колес, рабочие и транспортные колеса, поддержки бо­рон, домкраты, гидросистема, две тросовые растяжки, уширители.

Для составления бороновального агрегата применяются зубовые бороны БЗСС-1,0 и БЗТС-1,0, а для прикаты­вающего агрегата — специализированные катки типа ЗККШ-6.

Сцепка гидрофицированнля сг-21а

Подъем зубовых борон и катков в транспортное по­ложение осуществляется с помощью гидросистемы сцеп­ки путем поворота среднего и боковых брусьев на 90 град. При этом боковые брусья устанавливаются на транс­портные колеса, а рабочие приподнимаются над почвой. При протягивании вперед боковые брусья агрегата скла­дываются назад. Перед транспортировкой необходимо заблокировать гидроцилиндры. Перевод сцепки в рабочее положение из транспортного осуществляется в обратном порядке.

Дополнительно к сцепке прилагаются тракторные при­цепы (для тракторов классов 3 и 5) и следозаделыва-тель для работы с трактором класса 5. Работа осущест­вляется челночным способом.

Агрегатируется с тракторами типов Т-150, ДТ-175С. К-701.

Обслуживает тракторист.

Техническая характеристика

Производительность в час, га:

Основного времени............ 14,6... 20,6

Эксплуатационного.......... 8,2 . 14,4

Ширина захвата, м:

Агрегата бороновального......... ] 5,7 (Т-150) и

Двухследного.............. 20,6(К-701)

Агрегата прикатывающего......... 15,7

Скорость, км/ч:

Рабочая............... 8 ... 12

Транспортная............. до 15

Дорожный просвет, мм........... 260

Масса для тракторов, кг:

Тягового класса 3.......... 3400

Тягового класса 5.......... 3800

ПРИЦЕПЫ ТРАКТОРНЫЕ

Прицеп самосвальный гкб-8526

Предназначен для перевозки различных сельскохо­зяйственных грузов, в том числе минеральных удоб­рений и строительных грузов в агрегате с колесными тракторами классов 1,4 и 3, а также в составе трак­торных поездов по дорогам общей сети и в полевых ус­ловиях.

Прицеп самосвальный гкб-8526

Разгружается на три стороны от гидросистемы трак­тора. Тормозная система с пневматическим приводом. Подвеска рессорная, поворотное устройство — круг. На задней поперечине имеются тяговый круг и выводы для подсоединения тормозной системы с пневматическим при­водом, гидроподъемника опрокидывающего механизма и электрооборудования, двухосного прицепа.

Используется в составе тракторных поездов за полупри­цепом 1ПТС-9Б (ММЗ-771Б) или ОЗТП-9554. Дополни­тельно поставляются тент с дугой для укрытия сыпу­чих грузов и цепи для удержания боковых бортов в гори­зонтальном положении при перевозке соломы и сена.

Масса перевозимого груза с бортами, кг:

Основными............ 6000

Надставными..... 5820

Внутренние размеры платформы, мм:

Длина.........: . .... 4300

Ширина............. 2300

Высота с основными (надставными) бортами 650(1300)

Вместимость платформы с бортами, м2:

Основными.. 6,4

Надставными.......... 52,8

База - прицепа, мм........... 2900

Дорожный просвет, мм '. ........ не менее 350

Скорость (максимальная), км/ч..... 40

Габаритные размеры, мм:

Дайна............. 6455

Ширина..... 2500

Высота с основными (надставными) бортами. 2000(2800)

Масса снаряженного прицепа с основными бор­тами, кг............... 3100

По сравнению с безрессорным прицепом позволяет по высить производительность в час эксплуатационного вре­мени на 3,6...35,2, снизить затраты труда на 1 ткм на 3,8...33,3 %. Наличие рессорной подвески обеспечивает надежность прицепа и сохранность грузов, перевозимых на повышенных скоростях.

Прицеп самосвальный хлопковый 2птс-4-793а

Предназначен для бестарной перевозки хлопка-сырца, других сельскохозяйственных грузов малой плотности, сыпучих строительных грузов (за исключением скаль­ных пород и булыжника) по дорогам общей сети и грун­товым, а также в полевых условиях.

Платформа с разгрузкой на боковые стороны.

Боковые основные борта откидные, надставные откры­ваются (закрываются) автоматически при опрокидыва­нии (опускании) платформы.

Для поддержания дышла в горизонтальном положе­нии служит пружинная подвеска. Уплотнение сопряже­ний основания платформы и основных боковых бортов, а также боковых основных и торцевых бортов обеспечи­ваемся установкой компенсаторов.

Прицеп самосвальный хлопковый 2птс-4-793а

Имеет модификации 2ПТС-4-793А-01, 2ПТС-4-793А-02, 2ПТС-4-793А-03.

Агрегатируется с колесными тракторами классов 0,9 или

1,4-Обслуживает тракторист.

Техническая характеристика

2ПТС-4- 2ПТС-4- 2ПТС-4-

793А 793А-01 793А-03

Масса перевозимого груза с бортами, кг:

Основными..... 4000 4000 4000

Надставными 3770 3770 3770

Вместимость кузова, м3:

С надставными бортами.' 16 16 12,7

Без надставных бортов. 5 5 4,4

Площадь пола платформы, м2. 10 10 6,8

Угол опрокидывания платформы

На обе стороны, град.. 50 50 50

Габаритные размеры, мм:

Длина (с дышлом) 6330 6335 6145

Ширина.... 2500 2500 2500

Общая высота с надставными.

Бортами (по верхним кронштейнам) 2700 2940 2800

Масса прицепа с бортами, кг:

Основными 1800 1780 1565

Надставными 2170 2055 1890

Полуприцеп самосвальный одноосный гкб-95011

Предназначен для перевозки различных сельскохо­зяйственных и сыпучих строительных грузов по дорогам общей сети и в полевых условиях.

Полуприцеп самосвальный одноосный гкб-95011

Имеет платформу с основными и надставными бор­тами. Разгрузка полуприцепа с основными бортами1 трехсторонняя, с надставными — назад. Загрузка полупри­цепа может производиться сельскохозяйственными погрузчиками и экскаваторами с ковшами объемом не более 1 м3 с высоты не более 0,75 м от верхней кромки основ­ных бортов.

Полуприцеп одноосный, агрегатируется с колесными тракторами классов 0,6, 0,9 и 1,4.

Выпускается в двух модификациях — с пневмо - и гид­роприводом тормозов.

Техническая характеристика

Грузоподъемность, кг..... 2000

Площадь платформы, м2.. 5

Объем платформы с бортами, м 3:

Основными............ 2,5

Надставными. . . 5

Предельный угол опрокидывания, град..... 50

Время, с:

Подъема груженого кузова..... не более 30.

Опускания порожнего кузова. не более 45. .

Опрокидывающий механизм. . - . . гидравлический, с

приводом от гид­росистемы,

трак­тора
