Машины для полива

Каналокопатель-заравниватель универсальный кзу-0,3

Предназначен для нарезки и заравнивания временных оросительных каналов и выводных борозд, нарезки и разравнивания валиков (пал), предпосев­ного выравнивания полей, нарезки щелевых борозд, глубокого рыхления и культивации почвы.

Основные узлы: универсальная рама и сменные рабочие органы — чизель-культиватор ЧК-3, палоделатель-заравниватель-разравниватель, планировщик-выравниватель.

Рама сварена из двух полых поперечных брусьев квадратного сечения и двух продольных балок. Передний брус имеет удлинители, на которых установле­ны металлические опорные катки для регулировки глубины хода, устройство для навешивания на за­дний механизм навески трактора. На заднем брусе имеются ряд отверстий и два кронштейна для присо­единения сменных рабочих органов.

По требованию заказчика орудие поставляется в трех комплектациях:

Рама, чизель-культиватор ЧК-3, планировщик-выравниватель;

Рама, унифицированный каналокопатель, палоделатель-заравниватель-разравниватель;

Рама, чизель-культиватор ЧК-3, планировщик-выравниватель, палоделатель-выравниватель, разравниватель.

Агрегатируется с тракторами тягового класса 3.

Двухконсольный дождевальный агрегат дда-100ма-1

Предназначен для полива дождеванием овощных, бахчевых, кормовых, зерновых и технических культур, трав и ягодников, а также лугов и пастбищ.

Основные узлы: пространственная ферма, рама для монтажа фермы на тракторе, центробежный на­сос с приводом, всасывающий трубопровод, эжектор, счетчик-водомер, гидросистема, осветительная арматура, гидроподкормщик (поставляется по требованию потребителя).

Каждая консоль состоит из 13 панелей, образующих две водопроводящие трубы нижнего пояса, внутренние концы которых присоединены к патрубкам поворотного кольца, а внешние соединены концевой панелью. Поворотное кольцо опирается на четыре ролика, закрепленных на штоках гидроцилиндров рамы, которыми выравнивают положение фермы во время работы.

Центральная часть фермы состоит из четырех стоек, нижние концы которых присоединены к про­ушинам на патрубках поворотного кольца, а верхние объединены в один узел зажимом, образуя вершину пирамиды, к которой присоединен верхний пояс фермы.

Вдоль фермы на открылках симметрично уста­новлены 52 короткоструйные дождевальные насадки с соплами различного диаметра: на первой-второй панелях от концов фермы - Ø14 мм, на третьей-шестой - Ø13, на седьмой-тринадцатой - Ø12 мм. Насадки последних панелей снабжены щитками, расположенными со стороны трактора, что обеспечивает нормальные условия работы тракториста и предохраняет проезжую часть от увлажнения.

На концевых панелях установлено по одной среднеструйной насадке с соплом 022 мм. Дальность разбрызгивания регулируется перемещением рассекателя по корпусу насадки. Водопроводящие трубы девятых панелей снабжены клапанами для слива воды из консолей. На стыке пятой и шестой панелей с нижней стороны консолей установлены опорные дуги с амортизаторами для предохранения фермы от поломок в случае ее перекоса.

Поворотное кольцо позволяет устанавливать ферму вдоль продольной оси трактора при переездах на дальние расстояния. Сзади к этому кольцу приварена горловина, соединенная шлангом с напорной линией насоса. К горловине присоединен обратный клапан, предотвращающий попадание воздуха из фермы в насос во время работы эжектора.

Центробежный насос объединен в один блок с приводом, установленным на корпусе заднего моста трактора вместо ВОМ.

Всасывающая линия включает в себя трубопровод с двумя шарнирными муфтами для поворота в горизонтальной и вертикальной плоскостях, клапан с наполняемым водой противовесом, обеспечивающим плавучесть клапана, гидроцилиндр для перевода всасывающей линии в транспортное положение.

Всасывающая линия заполняется водой с по­мощью эжектора, управляемою из кабины трактора.

Гидравлическая система агрегата состоит из четырех гидроцилиндров фермы, гидроцилиндра всасы­вающей линии, делителя потока и маслопроводов для подключения к гидросистеме трактора.

Для работы в ночное время, кроме четырех фар на тракторе, на верхнем поясе фермы установлены еще две для освещения опорных дут консолей.

Гидроподкормщик предназначен для внесения с поливной водой растворимых минеральных удобре­ний. Состоит из загрузочного и смесительного баков, дозирующего устройства, подводящих и отводящих шлангов. Скорость растворения удобрений и концентрацию раствора регулируют краном. Из смесительного бака раствор поступает во всасывающую линию, оттуда с водой — в водопроводящий пояс фермы, а далее разбрызгивается вместе с поливной во­дой. Вода поступает в смесительный бак из напорной линии.

Техническая характеристика

Монтируют ДДА-100МА на тракторе ДТ-75М с ходоуменьшителем.

Обслуживает тракторист.

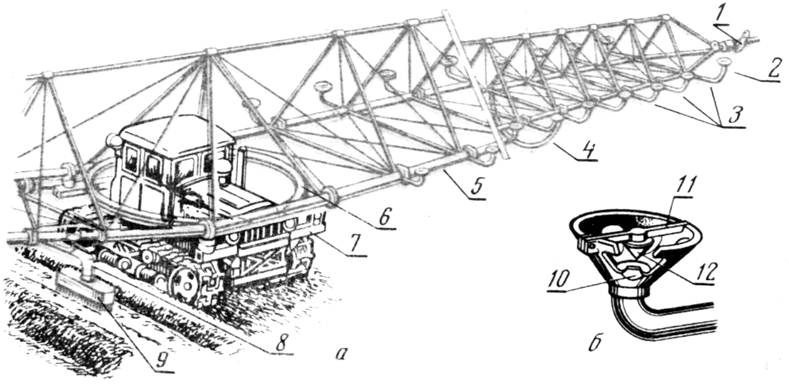

Двухконсольный дождевальный агрегат дда-100ма-1

Производительность в час основного времени

При норме полива 300 м3/га, га 1,6

Ширина захвата (расстояние между

Каналами), м 120

Расход воды, л/с 130

Напор, кПа (м) 363(37)

Слой дождя за один проход, мм 5

Частота вращения рабочего колеса насоса, мин-1 1687

Высота фермы над землей, м 1,5...3,5

Скорость, км/ч:

Рабочая вперед (назад) 1,07(0,6)

Транспортная 4,27

Габаритные размеры в транспортном положении, м 110,3x4,85x4,83

Масса, кг:

С трактором 10790

Без трактора 4240

Счетчик-водомер:

Диапазон измерения расхода, л/с 80...130

Точность измерения, % +5

Масса, кг 8,5

Гидроподкормщик:

Вместимость загрузочного бака, дм3 120

Масса удобрений разовой загрузки, кг 100 норма внесения за один

Проход, кг/га 55... 166

Наружный диаметр, мм 606

Высота, мм 820

Масса, кг 123,4

Дождевальная машина дальнеструйная навесная ддн-70

Предназначена для орошения дождеванием овощ­ных и технических культур, садов, виноградников, лесопитомников, лугов и пастбищ. Работает от временной оросительной сети или водоемов.

Дождевальная машина дальнеструйная навесная ддн-70

Основные узлы: рама, насос-редуктор, дождевальный аппарат со вспомогательным и тремя основными сменными соплами и механизмом вращения, всасывающий трубопровод с механизмом подъема, водо­мерное устройство, гидроподкормщик, эжектор для заполнения водой всасывающей линии. Навешивает­ся на задний механизм навески трактора. Привод от ВОМ трактора.

ДДН-70 может поливать по кругу и по сектору. Наличие сменных сопел позволяет изменять интен­сивность дождя. Сопла с меньшими диаметрами предназначены для освежающих поливов на ранних стадиях развития растений.

Агрегатируется с тракторами ДТ-75М, ДТ-75 или Т-74.

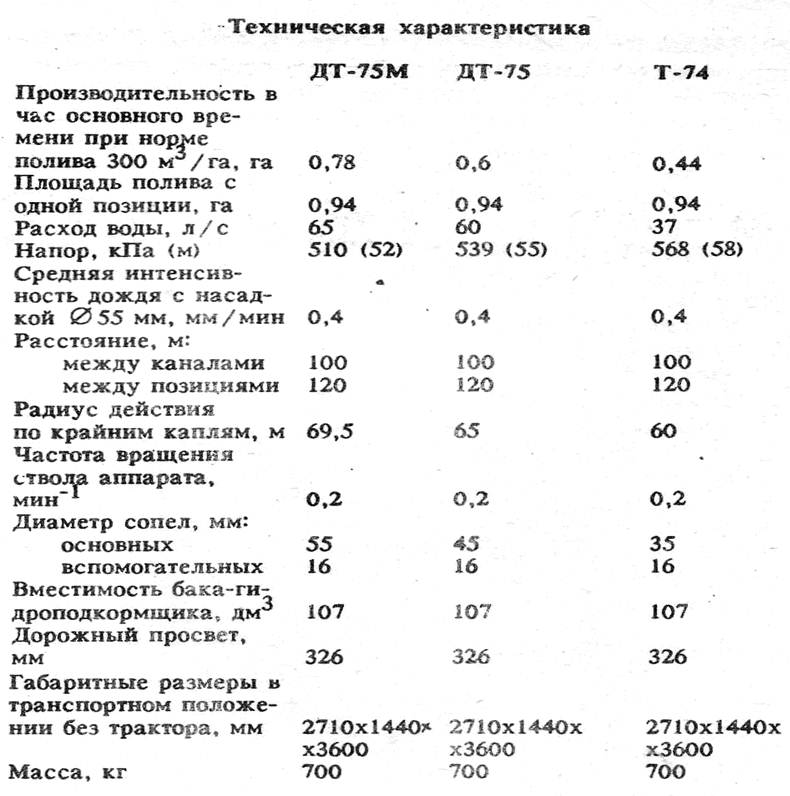

Обслуживает тракторист. Техническая характеристика Дождевальная машина дальнеструйная навесная ддн-70

Дождеватель дальнеструйный навесной ДДН-100

Предназначена для дождевания сельскохозяйственных культур, садов, плодовых и лесных питомни­ков, лугов и пастбищ. Может переоборудоваться в насосную станцию для подачи воды в закрытую или открытую оросительную сеть.

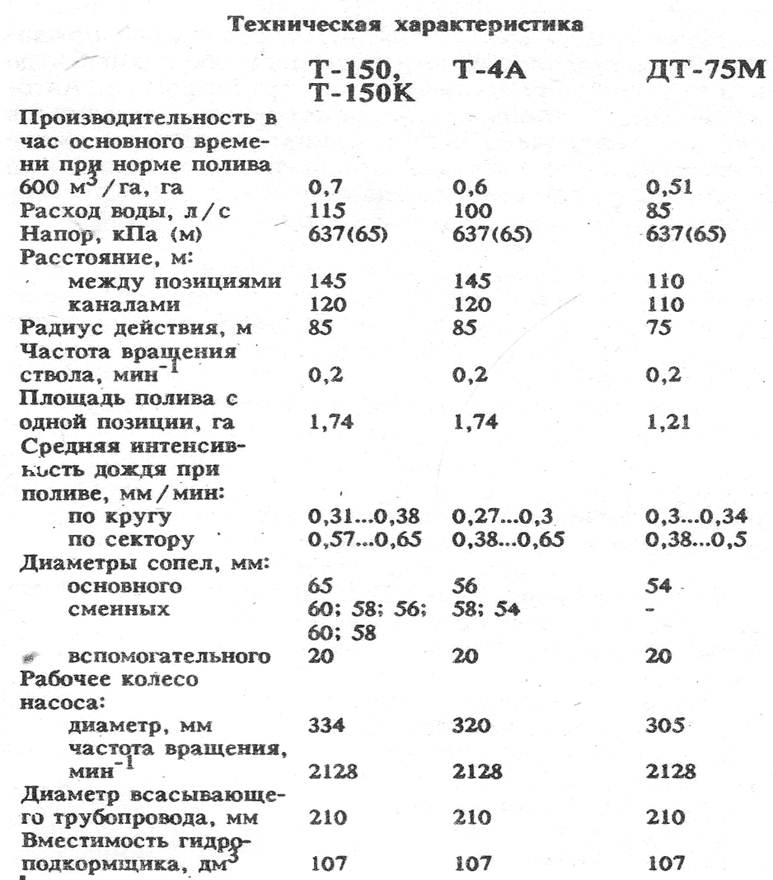

техническая характеристика Дождеватель дальнеструйный навесной ДДН-100

Основные узлы: рама с устройством для навешивания на задний механизм навески трактора, насос-редуктор, всасывающий трубопровод с механизмом подъема, ствол со сменными насадками и механиз­мом поворота, гидроподкормщик и приспособление для учета поданной воды.

Редуктор и насос 6К-12 выполнены в одном блоке. Рабочее колесо насоса смонтировано на общем валу с ведомым зубчатым колесом редуктора. Ведущий вал редуктора соединен с ВОМ трактора карданной передачей. Для охлаждения масла в корпусе редуктора установлен радиатор.

Металлический всасывающий трубопровод снабжен поворотными муфтами, позволяющими забирать воду слева и справа от машины. Для подъема и опускания всасывающего трубопровода используется ручная лебедка.

К всасывающей линии подсоединен вакуумный трубопровод эжектора, установленного на выхлопной трубе двигателя трактора. Кран трубопровода и заслонка эжектора сблокированы. В трубопроводе размещен клапан для автоматического прекращения доступа воды в эжектор после включения насоса.

Ствол дождевального аппарата снабжен выпрями­телем потока воды и заслонками для перекрытия живого сечения основного и малого сопел во время ра­боты эжектора. Интенсивность дождя регулируют сменой сопел.

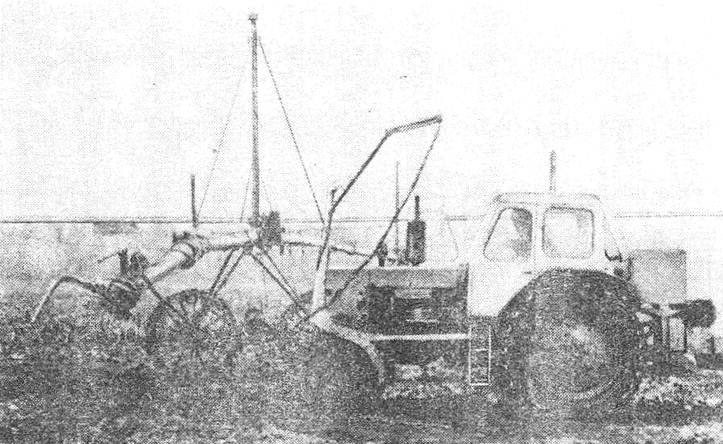

Дождеватель дальнеструйный навесной ДДН-100

Принцип действия устройства для учета воды основан на замере частоты вращения рабочего колеса с последующим пересчетом в кубометры воды. Привод устройства — от вала червячного редуктора.

Гидроподкормщик состоит из бака, соединенного трубопроводами с напорной и всасывающей линиями насоса, и шнекового смесителя с ручным приводом.

Машина может работать с водозабором из открытых водоемов и от гидрантов закрытой оросительной сети. В последнем случае её оснащают устройством для присоединения к гидрантам закрытой сети.

При переоборудовании машины в насосную станцию ствол с механизмом поворота снимают, а корпус насоса поворачивают на 90 град, против часовой стрелки. На напорный патрубок насоса устанавлива­ют задвижку для регулирования производительности и напора. Ею перекрывают также доступ воздуха во всасывающую линию при включении эжектора.

Агрегатируется с тракторами Т-150, Т-150К, Т-4А или ДТ-75М.

Обслуживает тракторист.

Дождеватель фронтальный самоходный дфс-120

Предназначен для внесения с поливной водой подготовленных животноводческих стоков при оросительных и удобрительных поливах технических и кормовых культур, многолетних трав, лугов и пастбищ. Разработан на базе ДФ-120 "Днепр".

Основные узлы: водопроводящий пояс, состоящий из алюминиевых труб Ø180 мм; опорные тележки с электроприводом и двумя идущими "след в след" ведущими металлическими колесами; система автоматики и передвижная электростанция на тракторе ЮМЗ-6КЛ.

Водопроводящий пояс смонтирован из секций, включающих в себя две соединительные трубы длиной 9 м со сливными клапанами; опорную трубу, установленную на ходовой тележке; ферму с открылка­ми длиной 13,7 м и двумя среднеструйными дождевальными аппаратами "Роса-3". Дождевальные аппараты крайних ферм снабжены механизмом настрой­ки для полива по сектору, что позволяет избежать увлажнения дороги, по которой движется трактор с электростанцией. Крайние секции имеют присоединительные трубопроводы для соединения с гидрантом оросительной сети, которые состоят из телескопически соединенных труб и двух сферических шарниров. Это позволяет изменять длину трубопровода и поворачивать его в нужном направлении при неточном подъезде машины к гидранту.

Ходовая тележка состоит из рамы, двух металлических колес с почвозацепами и стеблеотводами, моторредуктора, который приводит колеса во вращение посредством цепной к зубчатой цилиндрических передач. Колеса установлены на коленчатых осях, что позволяет разворачивать их на 90 град, вдоль водопроводящего трубопровода для перемещения машины на другое поле буксиром.

Промежуточные ходовые тележки снабжены системой синхронизации, обеспечивающей прямолиней­ность движения машины во время смены позиций. При забегании вперед одной из тележек система автоматически включает установленный на ней мотор-редуктор на время, пока тележка не встанет в ряд остальных тележек. При недопустимом изгибе водопроводящего пояса в кабину трактора подаются звуковой и световой сигналы. Для наблюдения за движением ходовых тележек в ночное время на стояках ферм установлены светильники: на промежуточных тележках — белые, на крайних — красные, а также фара для освещения пути движения машины.

Источником электроэнергии для питания электропривода при смене позиций и освещения служит навесная на трактор ЮМЗ-6КЛ электростанция ДП-11.1000, состоящая из синхронного генератора ЁСС 5-82-4У2 и электроарматуры.

Машина комплектуется 35 гидрантами, служащими для забора воды из закрытой оросительной сети, которые устанавливаются на стояках на расстоянии 54 м. друг от друга.

Работает машина позиционно. После выдачи требуемой поливной нормы перекрывают гидрант, к которому присоединена машина, и включают вилку штепсельных разъемов кабеля электростанции в присоединительную коробку, установленную на присоединительном трубопроводе машины. По окончании слива воды из водопроводящего пояса через сливные клапаны машину отсоединяют от гидранта, включают электростанцию и подают ток к электродвигателям опорных тележек. Машина и электростанция перемещаются синхронно к следующему гидранту со скоростью 0,49 км/ч. Для сцепки машины с трактором при перемещении на другое поле предусмотрено буксирное устройство. Оператор-тракторист обслуживает два-четыре дождевателя.

Дождеватель фронтальный самоходный дфс-120

Техническая характеристика

Производительность в час основного

Времени при норме внесения 600 м3/га, га

0,71

Захват, м:



ширина

460

длина

54

Номинальная мощность, кВт:



трактора

37,5

генератора

44,11

Потребляемая мощность, кВт:



силовой установки

19,7

гидранта закрытой сети

55,7

Транспортная скорость, км/ч

0,49

Давление, МПа

0,45

Расход воды, л/с

120

Дорожный просвет, мм: дождевателя 500

Электростанции 320

Габаритные размеры, мм 448000х270О0х 5300

Масса, кг: дождевателя с комплектом запасных частей 13700

Электрической станции 4132

Дождевальный колесный дкш-64 "волжанка"

Предназначен для орошения дождеванием овоще-бахчевых, кормовых, зерновых культур, а также лу­гов и пастбищ на участках с уклоном не более 0,02. Работает от гидрантов напорных трубопроводов за­крытой оросительной сети или от поверхностных распределительных быстроразборных трубопроводов с подачей воды от передвижных насосных станций.

Дождевальный колесный дкш-64 "волжанка"

Представляет собой самопередвижной многоопор­ный трубопровод позиционного действия. Включает в себя два крыла со среднеструйными дождевальными аппаратами, каждое из которых состоит из секций, труб и приводной тележки, установленной посереди­не крыла. На одном конце крыло имеет присоедини­тельное устройство с колонкой для соединения с гид­рантом питающей сети, на другом — заглушку.

Секция представляет собой алюминиевую трубу 0130 мм, посередине которой находится, металличе­ское колесо, а на корпусе присоединительного флан­ца — среднеструйный дождевальный аппарат круго­вого действия и автоматический сливной клапан.

На сварной раме приводной тележки смонтирова­ны четыре ведущих колеса', реверсивный редуктор, одноцилиндровый двухтактный бензиновый двигатель от мотопилы "Дружба", инструментальный ящик и кожух. Секции соединены фланцами и образуют тру­бопровод, который одновременно является водопроводящим поясом машины и осью опорных колес. Тру­бопровод приводится во вращение и передвигается приводной тележкой.

техническая характеристика Дождевальный колесный дкш-64 "волжанка"

Для работы крылья располагают по обе стороны оросительного трубопровода. Перед сменой позиций автоматические сливные клапаны освобождают тру­бопровод от воды. При открытии гидранта, когда в трубопровод под давлением начинает поступать вода, клапаны автоматически закрываются, и в работу включаются дождевальные аппараты. При смене по­зиций механизмы самоустановки постоянно удержи­вают дождевальные аппараты в вертикальном поло­жении.

По заказу потребителя дождеватель поставляют с крыльями длиной 150, 200, 300, 350 и 400 мм. В комплект поставки входят 50 запорных устройств с фланцем 0200 мм для присоединения к закрытой оросительной сети и 2 гидроподкормщика ГПД-50. Эти изделия поставляют за отдельную плату. Обслу­живает оператор.

Электрифицированная дождевальная машина фронтальная эдмф "кубань-л"

Колесная, многоопорная, самодвижущаяся, реверсивная, с электроприводом, предназначена для полива кормовых, зерновых, технических культур, включая высокостебельные, на площадях с ровным рельефом.

В ее состав входят фермы и консоль водопроводящего трубопровода; блок силового агрегата; опорные тележки; системы синхронизации движения тележек в линию, стабилизации движения машины по курсу, управления электроприводом, автоматики энергетической установки; низконапорные дождеватели секторного типа и сливные клапаны.

Привод электромеханический, реверсивный, индивидуальный для каждой тележки. Машина представляет собой движущийся вдоль канала водопроводящий трубопровод, состоящий из отдельных секций ферменной конструкции, шарнирно соединенных между собой и опирающихся на 18 электроприводных тележек с пневмоколесами. Два крайних участка трубопровода выполнены в виде концевых консолей, поддерживаемых тросовыми подвесками. По всей длине трубопровода в верхней его части расположены низконапорные дождеватели секторного типа. В центральной части машины между опорными те­лежками находится блок силового агрегата, который крепится на балках к центральному пролету и соеди­нен с центральными тележками успокоителями шарнирного типа.

На раме блока силового агрегата расположена энергетическая установка: дизельный двигатель ЯМЗ-238 НД, центробежный водяной насос, раздаточный редуктор и генератор переменного тока.

Техническая характеристика

Один человек обслуживает четыре машины.

Ширина захвата дождем, м 800

Длина гона машины, м 2000...3000

Номинальная мощность двигателя, кВт 158

Расход воды, м/с 0,2

Удельный расход топлива (норма полива 600 м3/га), кг/га 21,8

Производительность в час основного времени при норме полива 600 м3/га, га 1,2

Слой осадков за проход, мм 7,9...79

Средний диаметр капель, мм 1

Габаритные размеры в рабочем положении, м 787x7,4x7,1

Масса (конструктивная), т 41

Применение машины "Кубань-Л" по сравнению с "Кубань-М" снижает затраты труда на 14,3 и удельную материалоемкость на 22,8%.

Дождевальная машина "фрегат" дму

Предназначена для полива по кругу зерновых, овощных и технических культур, многолетних трав, лугов и пастбищ на участках с уклоном не более 0,08.

Основные узлы: неподвижная опора, водопроводящий трубопровод со среднеструйными дождевальными аппаратами кругового действия, самоходные тележки с гидравлическим приводом, система регули­рования скорости движения, механическая, гидрав­лическая и электрическая системы стабилизации прямолинейности трубопровода во время движения.

По вертикальной оси опоры, устанавливаемой над гидрантом закрытой оросительной сети, закреплено поворотное колено, один конец которого соединяют с гидрантом, другой — с водопроводящим трубопрово­дом машины, составленным из стальных тонкостен­ных труб-секций с фланцевыми соединениями. Каж­дая его секция снабжена двумя штуцерами: верх­ним — для установки дождевального аппарата и нижним — для сливного клапана. На концевой сек­ции закреплен дождевальный

Аппарат кругового и секторного действий для орошения углов участка. Трубопровод установлен на рамах самоходных теле­жек на высоте 2,2 м, что позволяет поливать высоко­стебельные культуры.

Каждая тележка оборудована двумя металличе­скими колесами, которые можно развернуть на 90 град, для транспортировки машины с участка на участок.

При поливе машина передвигается благодаря энергии давления воды в трубопроводе, используемой в гидроприводе тележек. Машина забирает воду от гидранта закрытой оросительной сети или из сква­жины. Для подачи ее к гидранту можно использовать стационарные или передвижные насосные станции.

При орошении участков с особо сложным релье­фом, где местные уклоны вдоль трубопровода более 0,08, но не превышают 0,22, водопроводящий тру­бопровод дополняется гибкими вставками, которые устанавливаются у неподвижной опоры, промежуточ­ной трубы и на самоходной опоре взамен короткой трубы.

Каждая вставка состоит из двух патрубков Ø152 мм с фланцами и резинотканевого рукава компенса­тора. К патрубкам сбоку приварены каркас и кронш­тейн с шарниром. Рукав-компенсатор надет на пат­рубки и закреплен стальными хомутами. Каркас обеспечивает изгиб вставки только в вертикальной плоскости. На последней тележке машины со встав­ками устанавливают механический тормоз. Рычаг тормоза входит в зацепление с почвозацепом колеса при каждом ходе поршня гидроцилиндра.

Машина выпускается в двух исполнениях: "Фрегат" ДМУ-А — с трубопроводом Ø152,4 мм и при­способлениями для установки гибких вставок для ра­боты на полях с повышенными местными уклонами; "Фрегат" ДМУ-Б — с трубопроводами Ø 177,8 и 152,4 мм.

За отдельную плату с машиной могут быть по­ставлены:

Щиты ограждения гидроприводов тележек и ог­раждения для их колес для полива высокостебельных культур;

Механические тормоза промежуточных тележек (рекомендуется при уклоне поля по ходу движения тележек более 0,05),

Гибкая вставка у неподвижной опоры;

Система отключения концевого дождевального ап­парата;

Комплект для транспортирования машины со сто­роны неподвижной опоры и консольной части (для машин, насчитывающих 7...16 тележек);

техническая характеристика Дождевальная машина "фрегат" дму

техническая хар машины Дождевальная машина "фрегат" дму

Приспособления для труб Ø 152,4 мм (с целью замены гибких вставок, коротких труб и прокладок водопроводящего трубопровода на машинах модифи­кации ДМУ-А), Ø 177,8 и 152,4 мм (для замены ко­ротких труб и прокладок водопроводящего трубопро­вода на машинах модификации ДМУ-Б); фильтр Ду-300;

Оборудование для подсоединения машины на до­полнительной позиции и внесения минеральных удобрений с поливной водой; внешняя система электрозащиты четырех типов | (на одну машину только один из комплектов);

Мотоцикл (один на четыре машины при группо­вом их использовании).

Шлейф дождевальный шд-25-300

Предназначен для орошения садов, питомников, ягодников, пастбищ, сенокосов и кормовых культур на прямоугольных участках с длиной гона не менее 1000 м, с поперечным уклоном до 0,07 и продольным— до 0,05.

Работает позиционно от гидрантов закрытой оро­сительной сети. Применяется в полевом и садовом вариантах.

.Шлейф дождевальный шд-25-300

Шлейф состоит из трубопровода со сбросными клапанами, трех стабилизаторов, трех карусельных дождевателей, трех надставок для работы в садовом варианте и двух шарнирных сочленений.

Трубопровод изготовлен из стальных труб Ø102 мм, соединенных между собой фланцами с уплотня­ющими резиновыми прокладками. Нижняя часть каждого фланцевого соединения опирается на специальную лыжу. На трубопроводе установлены десять сливных клапанов: два торцевых, четыре верхних и четыре нижних пластинчатых. Каждая концевая труба имеет раструбную муфту, к которой с помощью поворотного замка и упорного фланца присоединяется шарнирное сочленение для соединения шлейфа с гидрантом закрытой оросительной сети. Неработаю­щая концевая труба закрывается заглушкой.

Стабилизатор обеспечивает поперечную устойчи­вость и служит для установки карусельного дожде­вального аппарата. Представляет собой каркас из труб с двумя полозьями. Центральный вертикальный стояк стабилизатора оканчивается фланцем для крепления подставки дождевателя, а два крайних, сообщающихся с трубопроводом, — глухие, выполня­ют функции гасителей гидравлических ударов.

Карусельный дождеватель предназначен для образования и равномерного распределения дождя по площади. Состоит из корпуса, стойки, стволов, сопла, дальнеструйной и дефлекторной насадок, растяжек и хомутов. Корпус изготовлен из стальной трубы, внутри которой в нижней части смонтированы подшипниковая опора, а в верхней — бронзовая втулка и манжетодержатель.

Стойка — стальная труба, в средней части которой под углами 25 и 30 град, вварены два патрубка, находящихся в одной плоскости и оканчивающихся раструбными соединениями. Верхний конец стойки заканчивается поперечиной, а нижний — упорным узлом. Герметичность в корпусе обеспечивается манжетой и фторопластовым кольцом.

Дальне - и короткоструйный стволы дождевателя изготовлены из алюминиевых труб с раструбным соединением и крепятся к патрубкам стойки.

Дальнеструйный ствол, составленный из двух алюминиевых труб, соединенных между собой фланцами, оканчивается насадкой со сменными соплами. Короткоструйный — имеет аналогичную конструкцию, но заканчивается коленом с дефлекторной насадкой и соплом. Стволы дождевателя для обеспечения устойчивости прикрепляются тросовыми растяжками к поперечине стойки. Вращение дождевателя осуществляется реактивным усилием, создаваемым струей дальнеструйной насадки, установленной под углом 3,5 град, к радиальному направлению.

Шлейф собирается на орошаемом участке и перемещается с позиции на позицию трактором тягового класса 3.

Обслуживают тракторист и поливальщик на восемь-десять шлейфов

Техническая характеристика

Производительность в час основного времени

При норме полива 600 м3/га, га 0,183

Расход воды, л/с 36...30.5

Напор, МПа (м) 0,37...0,45 (38...46) Средняя интенсивность дождя, мм/мин 0,126...0,168

Захват, м:

Ширина 60

Длина 150

Расстояние, м:

Между гидрантами

Оросительной сети 60

Оросительными трубопроводами 150

Карусельными дождевателями 50,7

Диаметры сменных сопел на стволах, мм:

Дальнеструйном 18: 20; 22

Короткоструйном 7; 9

Габаритные размеры, мм:

Длина 151920

Ширина 1730

Высота (полевой вариант / садовый) 4750 / 6930

Масса, кг 1560

Станция насосная передвижная электрифицированная Снпэ-240/30



Предназначена для подачи воды в открытую оросительную сеть из открытых водных источников вблизи которых проходит линия электропередач напряжением б или 10 кВ и имеется трансформаторная подстанция, понижающая напряжение до 380 В.

Станция насосная передвижная электрифицированная Снпэ-240/30

Используется при поверхностных поливах по бороздам и полосам. Можно использовать для питания дождевальных и поливных машин, работающих с водозабором из оросительного канала с общим расходом воды не более 280 л/с.

Основные узлы: рама-салазки, электродвигатель АОЗ-315-6М201, насос 14К-13, всасывающий трубопровод с механизмом подъема, система заправки всасывающей линии водой, барабан с силовым кабелем, электроосвещение, автоматическая защита, шкаф с приборами для управления и контроля за работой станции. Все узлы смонтированы на раме.

Электродвигатель мощностью ПО кВт асинхронный, короткозамкнутый, с влагоморозостойкой изоляцией. К его фланцу через переходник присоединен насос, рабочее колесо которого насажено на удлиненный вал ротора.

Система для заполнения всасывающего трубопровода водой включает в себя дополнительный электродвигатель АО-41-4 мощностью 1,7 кВт, вакуум-насос КВН-4, бак для воды вместимостью 10 л и трубопроводы, соединяющие вакуум-насос с полостью центробежного насоса и баком. Расход и напор воды регулируют задвижкой.

Автоматическая защита отключает электродвигатель насосной станции и электродвигатель вакуум-насоса при возникновении перегрузок на 20%, падении напора в напорной линии насоса и по истечении заданного времени работы станции. По ряду узлов станция унифицирована с передвижными насосными станциями СНП-240/30 и СНПЭ-120/30. Обслуживает машинист.

Техническая характеристика

Расход воды, л/с 170...360

Напор, кПа (м) 324...206 (33...21)

Высота всасывания, м 3

Рабочее колесо насоса:

Диаметр, мм 484

Частота вращения, мин-1   985

Трубопровод всасывающий/напорный:

Диаметр, мм 350/350

Длина, м 3,7

Длина силового кабеля, м 30

Дорожный просвет, мм 200

Ширина колеи, мм 1200

Габаритные размеры в транспортном положении, мм 6500x3100x3600

Масса, кг 3485

Станция насосная передвижная снп-150/5а

Предназначена для подачи воды в открытую оро­сительную сеть и гибкие поливные трубопроводы при поливе по бороздам хлопчатника и других сельскохозяйственных культур.

При незначительном водоподъеме может обеспе­чить водой дождевальные машины ДДА-100М, ДДА-ЮОМА, ДДН-70.

Основные узлы: одноосный прицеп, двигатель Д-37Е мощностью 29,4 кВт (40 л. с), осевой насос 08-25Г, всасывающий и напорный трубопроводы с механизмом подъема, напорное колено, эжектор, электрооборудование. Все узлы станции смонтированы на прицепе.

Привод насоса от двигателя — через центробежную муфту. К корпусу насоса присоединены всасывающий трубопровод и напорное колено. С патрубком этого трубопровода шарнирно. связано колено раструбного водоприемника. Первоначально всасыва­ющую линию заполняют водой с помощью эжектора. Поднимают и опускают раструбный водоприемник ручной лебедкой.

На рабочей позиции всасывающий трубопровод устанавливают на опору, предотвращающую опрокидывание насосной станции и удерживающую колено водоприемника выше оси насоса. В результате этого во всасывающем трубопроводе постоянно удержива­ется вода, для последующих пусков станции его не надо заполнять водой.

На патрубок напорного колена надевают конец гибкого трубопровода для подачи воды на орошаемый участок.

Расход и напор воды регулируют изменением частоты вращения коленчатого вала двигателя.

По заявкам потребителя станцию монтируют на раме-салазках. Обслуживает моторист.

Станция насосная передвижная снп-150/5а

Техническая характеристика

Расход воды, л/с

170...260

Напор, кПа (м)

73,5...53,9 (7,5...5,5)

Высота всасывания, м

1,5

Рабочее колесо насоса:



Диаметр, мм

Частота вращения, мин-1

250

1600

Трубопровод всасывающий / напорный:



Диаметр, мм

255 / 300

Длина, м

4/50

Вместимость топливного бака, дм3

74

Колея, мм

1500

Шины

6,5-16

Дорожный просвет, мм

278

Габаритные размеры в транспортном положений, мм

2686x2075x3500

Масса, кг

1500


Поливные машины - 3.4 out of 5 based on 5 votes

Добавить комментарий


Защитный код
Обновить
