Машины для уборки кукурузы

1 1 1 1 1 1 1 1 1 1 Рейтинг 5.00 (1 Голос)



Комбайны кукурузоуборочные

Комбайн самоходный кукурузоуборочный „херсонец-200" кску-6а

Предназначен для уборки кукурузы, посеянной с между­рядьями 70 см, на зерно в початках или с их обмолотом. Обеспечивает сбор всего биологического урожая куку­рузы в полной спелости, с урожайностью до 200 ц/га початков.

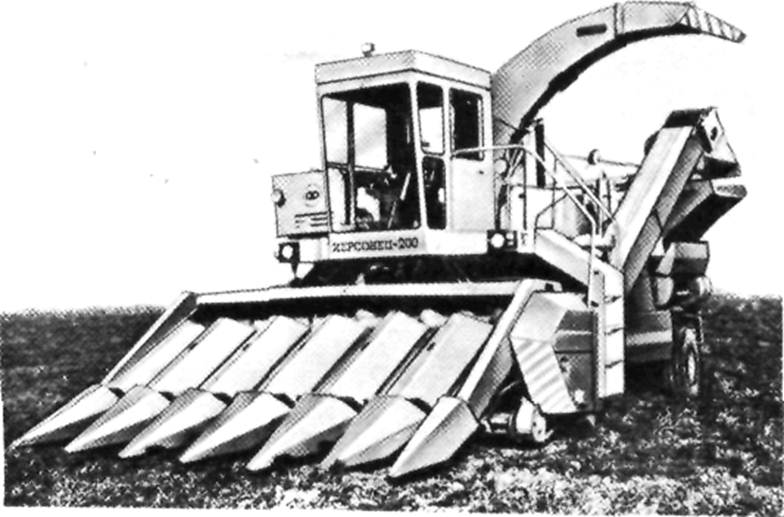

Комбайн самоходный кукурузоуборочный „херсонец-200" кску-6а

Выполняет следующие операции: уборку кукурузы в початках с очисткой их от оберток и сбором измельчен­ной листостебельной массы; уборку кукурузы с обмоло­том початков и сбором листостебельной массы (при комп­лектовании молотилкой); уборку кукурузы в стадии молочно-восковой спелости на силос, для раздельного силосования початков (при использовании скатных до­сок) .

Состоит из шасси, включающего в себя раму, мосты / ведущих и управляемых колес, силовую установку, гидро­статический привод на - ходовые колеса; наклонной камеры; измельчителя с силосопроводом; транспортеров початков; платформы для установки сменных узлов (по чаткоочистителя и молотилки); кабины с органами управления комбайном; жатки шестирядной с режущим аппаратом, початкоотделяющими аппаратами, шнековыми транспортерами початков и стеблей; сменного початкоочистителя, состоящего из початкоочистительных аппаратов, "прижимных устройств, транспортеров оберток с устройствами для сепарации зерна, вентиляторов отдува примесей из вороха початков; сменной молотилки с рамой, молотильными барабанами, устройством для очистки зерна.

Комбайн оборудован: системой автоматического вождения; универсальной системой автоматического контроля' сигнализирующей комбайнеру о нарушении режима работы контролируемых узлов; внешними осветительными при­борами для работы в ночное время; мягким сиденьем; системой вентиляции с подачей очищенного воздуха; отоп­лением; стеклоочистителем; электроосвещением; бачком для питьевой воды; аптечкой первой помощи; органами управления; приборами и контрольно-сигнальными лампоч­ками; гидросистемой, состоящей из двух независимых систем (рулевого управления и управления рабо­чими органами).

При движении комбайна вдоль рядков стебли кукурузы направляются мысами в русло жатки. Подающие цепи захватывают их и вводят в початкоотделяющие аппараты, состоящие из двух наклонно расположенных вальцов и отрывочных пластин. Введенные в заходную часть вальцов стебли протягивают через рабочую щель отрывочных пластин. В процессе протягивания стеблей початки отделяются, а режущий аппарат роторного типа срезает стебли. Отделенные початки транспортируют в шнек початков, который распределяет их на два промежуточных транспортера, расположенных по бокам комбайна.

По промежуточным транспортерам початки попадают в початкоочиститель или молотилку. При этом ворох початков частично очищается от стеблей и листьев стеблеулавливателями, установленными на верхних головках транспортеров, и от легких свободных примесей, отдувае­мых от початков потоком воздуха ветилятором предва рительной очистки.

В початкоочистителе с помощью очистительных валь­цов и пркжимного устройства початки очищаются от обертки и оставшихся примесей.

Прокатанные вальцами обертки, примеси и вышелу­шенное зерно попадают на транспортеры оберток. Отсеян­ное вышелушенное зерно по обратной ветви транспор­тера попадает в выгрузной транспортер, "который сбрасывает его вместе с початками, сошедшими с очистителя, в прицепную тележку. Обертка и примеси выбрасыва­ются на поле.

Срезанные режущим аппаратом стебли шнек поднимает в транспортер, который направляет их в трехсекционный комбинированный измельчитель барабанного типа. Здесь стебли и листья измельчаются, а измельченную массу лопатки измельчающего барабана через трубу силосопровода выбрасывают в кузов идущей рядом авто­машины или тракторной тележки.

При обмолоте початков на зерно вместо очистителя устанавливают молотилку. Очищенное зерно выгрузной транспортер направляет в тележку, прицепленную к комбайну. Стержни и обертки початков, отделенные в процессе сепарации, выбрасываются на поле.

Для движения комбайна и привода его рабочих органов установлен двигатель СМД-72 мощностью 147 кВт. Обслуживает комбайнер.

Техническая характеристика

Производительность в час основного времени:

Початков, т........'..... до 14

Убираемой площади, га......... 1,25... 3,8

Ширина захвата, м............ 4,2

Удельный расход топлива, кг/т....... 2,45

Скорость, км/ч:

Рабочая.............. до 6

Транспортная............ до 16

Полнота сбора, %:

Зерна............... 98,5

Неэерновой части урожая........ не менее 80

Средняя высота среза, см......... не более 15

Полнота очистки початков, %........ 90

Дорожный просвет, мм.......... 300

Радиус поворота, м............ 12

Габаритные размеры (в рабочем положении), мм 10750х6190х 4100

Масса- кг............... 13360

В комбайне КСКУ-6А по сравнению с КСКУ-6 уси­лена муфта привода русел жатки; увеличен диаметр шлицевого конца вала привода рабочих органов; сокращено количество контуров ременных приводов; изменена кон­струкция крепления корпусов подшипников шнека стеблей и початков, а также внедрены подпружиненные натяжные устройства ременных приводов, привод стеблеулавливателя на внутренней стороне бокового транспортера, кар­данный привод насоса ГСТ-90.

Кукурузоуборочная навесная фронтальная приставка ппк-4 к зерновому комбайну

Предназначена для уборки кукурузы на зерно в початках или с обмолотом и одно­временным измельчением и сбором листо-стебельной массы.

Может применяться как прокосчик для обкосов полей кукурузы, а также на полях семенных гибридов для выкашивания отцов­ской формы.

Агрегатируется с зерноуборочным ком­байном „Нива".

Производительность, га/ч.... 1,37—2,0

Ширина захвата, м....... 2,8

(4 рядка с между­рядьем 70 см)

Потребляемая мощность, кВт (л. с.) 44 (60)

Рабочая скорость, км/ч..... до 9

Габаритные размеры, мм..... 3800X3410X3380

Масса, кг.......... 2540

Комбайн кукурузоуборочный прицепной ккп-3

Предназначен для уборки спелой кукурузы в початках, с очисткой их от оберток, измельчением и сбором листо-стебельной массы. Может быть использован на уборке кукурузы молочно-восковой спелости на силос с отделе­нием початков, без их очистки для раздельного силосо­вания.

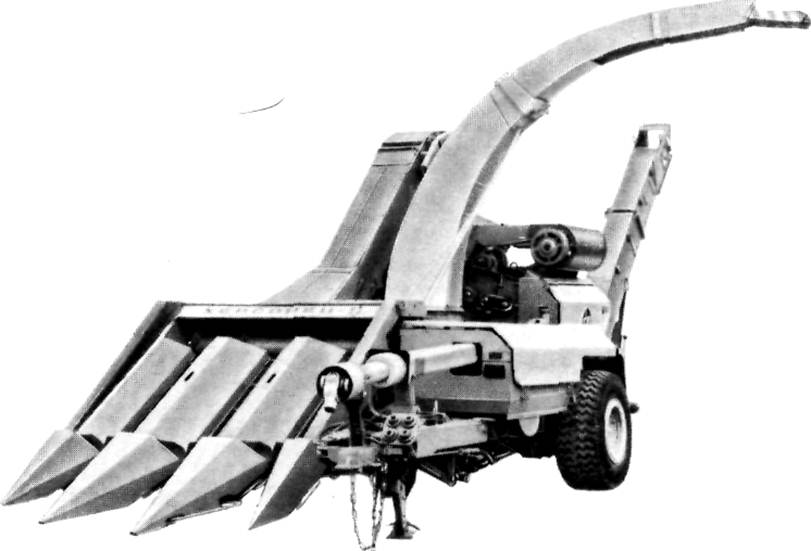

Комбайн кукурузоуборочный прицепной ккп-3

Состоит из жатвенной и початкоочистительной частей. Привод рабочих органов — от ВОМ трактора. Включает в себя: русла жатки; мысовые цепи; початкоотрывающие вальцы; режущий аппарат; промежуточный и выгруз­ной транспортеры; очиститель; буксирное устройство; шнеки початков, сбора оберток, листостебельной массы; приемный битер; измельчитель листостебельной массы; початкоочистительные вальцы; прижимное устройство; системы сигнализации и электрооборудования для конт­роля работы отдельных механизмов.

Основные рабочие органы жатвенной части, початкоочистителя, транспортеров и других узлов унифици­рованы с комбайном КСКУ-6.

Агрегатируется с тракторами тягового класса 2 и3

Обслуживает тракторист-комбайнер.

Техническая характеристика

Производительность, га/ч. . . 1,13

Производительность в час при пропускной спо­собности 2 кг/с початков на русло, т:

Основного времени........... до 21,6

Эксплуатационного .......... до 10,8

Максимальная мощность двигателя, кВт.... 121,4

Ширина захвата, м............ 2,1

Очистка початков, %.........• . . не менее 80

Скорость, км/ч:

Рабочая........'...... до 9

Транспортная............ до 20

Удельный расход топлива, кг/т 2,12

Дорожный просвет, мм.......... 300

Ширина, мм:

Междурядий............. 70

Колеи............... 2950

Полнота сбора зерна, %.......... 98.5

В том числе 1,5 — в листостебельной массе

Вышелушивание зерна, %..-....... 1,5

Полнота сбора незерновой части урожая, % . Не менее 80

Высота стерни, см............ не более 15

Радиус поворота по крайней наружной точке, м. . 12

Габаритные размеры, "мм:

В рабочем положении......... 8980 X 5340Х4000

Транспортном ............ 8980X3460X3800

Масса, кг............... 5350

Приспособление кмд-6 для уборки кукурузы к зерноуборочному комбайну сдон-1500

Предназначено для уборки кукурузы полной спелости на продовольственно-фуражное зерно, с урожайностью до 200 ц/га початков. Выполняет уборку кукурузы с отделе­нием початков от стеблей и подачей их в молотилку ком­байна, измельчение и сбор листостебельной массы.

Основные узлы: рама; початкоотделяющие аппараты; .режущий аппарат; шнеки для стеблей и початков; на­клонная камера с транспортирующим устройством; питатель и измельчитель с силосопроводом.

Навешивается фронтально на самоходный зерноубо­рочный комбайн «Дон-1500». Обслуживает комбайнер.

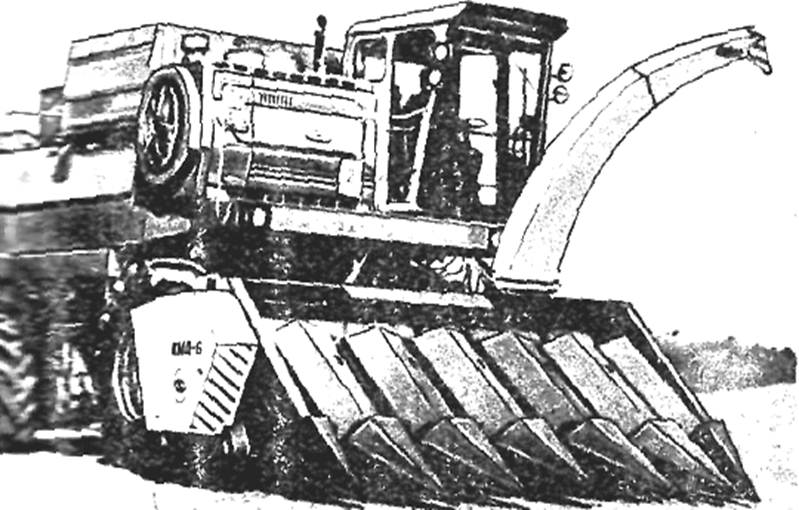

Приспособление кмд-6 для уборки кукурузы к зерноуборочному комбайну сдон-1500

Техническая характеристика

Производительность в час, га (т):

Основного времени........ 1,8... 2.6 (13.7

Максимальная мощность двигателя, кВт 162

Скорость км/ч:

Рабочая............ 2,0 ... 6,5

Транспортная.......... до 16

Ширина: «

Захвата, м (ряды)....... 4.2 (6)

Междурядий, см........ 70

Число убираемых рядков...... 6

Высота среза стеблей, см....... 10

Высота расположения нижнего початка, см не менее 50

Полнота сбора, %:

Зерна............. не менее 98,2

Листостебельной массы...... не менее 80

Диаметр стебля на линии среза, мм. . . не более 50

Дорожный просвет, мм....... 350

Длина початков, см......... 18 ... 40

Початкоотделяющий аппарат

Тип ................ пиккерный. пассивный, с

отрывочными пластинами

Угол наклона вальцов к горизонту, град. 33

Диаметр вальцов, мм........ 95

Частота вращения вальцов, мин"1 .... 880

Тип подающих цепей........ втулочно-роликовые со

специальными лапками

Линейная скорость подающих цепей, м/с. 1.68

Режущий алиарат

Тип............... роторный

Диаметр, мм........... 172

Частота вращения, мин"..... 2270

Шиек початков '

Тип ............... ленточный, однозаходный,

с правой и левой навив­ками

Диаметр, мм ............ 400

Частота вращения, мин~'...... 142

Шиек стеблей

Тип ................ ленточный, однозаходный,

с левой навивкой

Диаметр, мм........... 500

Частота вращения, мин-1...... 200

Транспортер нечеткое

Тип............... битерный, с резиновыми

лопастями

Число битеров.......... 4

Диаметр битера, мм........ 320

Частота вращения, мин ' .•..... 280

Питающе-измельчающее устройство

Тип питателя........... битерный

Диаметр битера, мм........ 320

Частота вращения, мин-1...... 230.

Тип измельчителя......... барабанно-ножевой

Диаметр барабана, мм....... 600

Частота вращения, мин-1...... 1320

Полнота измельчения

незерновой части

Урожая, %............ не менее 30

Сигнализирующее устройство

Вид сигналов........... дублированные световые

и звуковые

Объекты контроля......... шнек стеблей

Гидравлическая сметена

Давление максимальное, МПа..... 12.5

Габаритные размеры, мм:

Приспособления......... 4600X6300X4000

Агрегата в транспортном положении. 12 000 X 5600 X высота

комбайна

Масса (конструкционная) кг...... 4385

Очиститель початков кукурузы оп-15п

Предназначен для очистки спелых початков кукурузы от оберток, частей стеблей и других растительных примесей. Может быть использован для погрузки очищен­ных и неочищенных початков кукурузы в транспортные средства или перегрузки в новый бурт. Привод — от ВОМ. трактора. Конструкцией предусмотрено использование его в стационарном варианте, с приводом от электродвигателя.

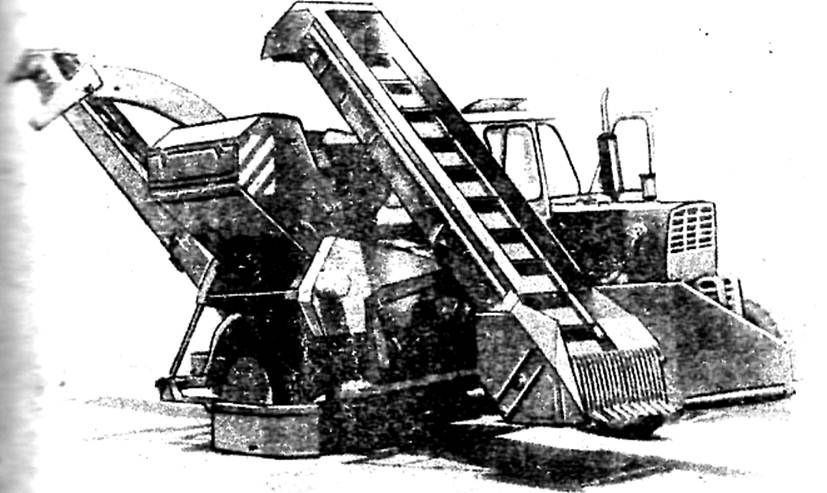

Очиститель початков кукурузы оп-15п

Передвижной початкоочиститель включает в себя: раму; подборщик початков вильчатое типа; транспортер-загрузчик; накопитель початков со скатной доской; очистительный аппарат с восемью парами очиститель­ных вальцов; прижимное устройство; транспортер оберток; зерновой шнек; эксгаустер с трубой, промежуточный и выгрузной элеваторы початков; поворотное устройство; механизм подъема; щиток обтекателя и передаточные устройства.

На сварной раме смонтированы все рабочие органы очистителя, два откидных металлических и одно ходовое пневматическое колеса, два полуавтоматических замка для присоединения к трактору.

Поднимают и опускают транспортер-загрузчик с под­борщиком и переводят очиститель початков в транс­портное положение при помощи гидроцилиндра, установ­ленного на машине.

Агрегатируется с тракторами тягового класса 1,4. Об­служивают четыре-шесть человек.

Стационарный початкоочиститель с приводом рабочих органов от электродвигателя мощностью 13 кВт исполь­зуют на механизированных пунктах для очистки почат­ков кукурузы.

Отличается от передвижного отсутствием подборщика с загрузочным транспортером и механизмом подъема, выгрузного элеватора початков с поворотным устрой­ством и щитка-обтекателя; дополнительно оборудован электроприводом, сиденьями для сортировальщиц почат­ков и специальным лотком к промежуточному элеватору.

Электропривод смонтирован из сварной рамы, которую тягами и стяжками крепят к раме машины. Вращение от электродвигателя через муфту передается на пони­женную цилиндрическую передачу, а затем — на кардан­ный вал очистителя. Управляют электродвигателем с распределительного пункта.

Очиститель початков снабжен кабелем КРПТ-ЗХ Ю мм2 длиной 15 м для подключения двигателя к электросети пункта.

Обслуживают тракторист и два—три рабочих.

Очиститель початков передвижной модификации по заказам потребителей может быть поставлен с ходоуменьшителем к тракторам тягового класса 1,4.

Техническая характеристика

Производительность в час основного времени, т. 10 ... 15

Ширина захвата, м............ 1

Скорость, км/ч: В

Рабочая.............. 0,33 ... 0.6

Транспортная ............ не более 10

Полнота очистки початков от оберток, % . . . . 95 ... 98

Габаритные размеры в агрегате с трактором, мм. 9400Х4100X3400

Масса, кг............... 2832
