Определение основных параметров вакуумнасоса доильного агрегата

1 1 1 1 1 1 1 1 1 1 Рейтинг 0.00 (0 Голосов)

8. ОПРЕДЕЛЕНИЕ ОСНОВНЫХ ПАРАМЕТРОВ ВАКУУМНАСОСА ДОИЛЬНОГО АГРЕГАТА

Количество воздуха, поступающего в систему доильной машины:

Vа = 3600·Па·Vo (t+β), дм3/ч; (8.1)

где Па - число доильных аппаратов;

Vо – количество воздуха, поступающею за один пульс, или за единицу времени

Vo = ƒn· C ·α1+ƒк· Сα2, дм3/ч; (8.2)

где ƒn, ƒк - площади сечений воздушных отверстий пульсатора и коллектора;

α1,α2 - относительная продолжительность тактов, в течение которых поступает в аппарат воздух через пульсатор и коллектор:

(8.3)

С - скорость, с которой поступает воздух:

(8.4)

где: φ1-коэффициент истечения, равный 0,8;

q - ускорение силы тяжести дм3/ч ;

ΔР - разность давлений снаружи и внутри камер (дм. в. ст.).

β - коэф. запаса откачиваемого в/насосом воздуха

β = β1 + β2, (8.5)

β1-коэф., учитывающий попадание воздуха через неплотности, равный 0,3…0,4; β2 - коэф., учитывающий попадание воздуха из-за неисправности шлангов, равный 0,6…0,8.

Производительность вакуум-насоса в зависимости от размеров его конструктивных параметров:

Vα = S· α·Z·n·ηм ·φн дм/мин. (8.6)

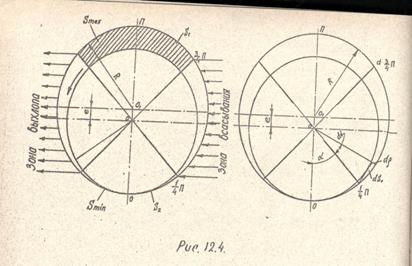

Рис.6

S - полезная площадь всасывания

(8.7)

Элементарная площадка:

(8.8)

α - угол положения лопаток, равный

ρ - радиус из центра ротора до внутренней окружности цилиндра

(8.9)

(8.10)

α – длина цилиндра, дм;

Z – число лопаток;

εм- манометрический коэффициент

(8.11)

Рб - атмосферное давление;

h - вакуум в системе трубопровода;

φн – коэффициент наполнения, равный 0,5…0,6.

С учетом пропорциональности производительности от размеров в/насоса, производительность его может быть определена по формуле:

(8.12)
