Блок-картера двигателей

1 1 1 1 1 1 1 1 1 1 Рейтинг 3.30 (5 Голосов)

Цилиндр вместе с поршнем и головкой цилиндра образуют замкнутый объем, в котором совершается рабочий цикл двигателя. Внутренняя поверхность стенок цилиндра служит направляющей при движении поршня. Цилиндры 4 (рис. 2) могут быть изготовлены каждый в от - дельности, как, например, у двигателей Д-21 и Д-37Е, или в общей отливке — блоке цилиндров. Блоки или отдельные цилиндры крепятся к корпусной детали двигателя — картеру 7, внутри которого установлен коленчатый вал.

Картер 7 двигателя представляет собой массивную неподвижную металлическую деталь, которая несет основные сборочные единицы и детали двигателя. В нем находятся подшипники коленчатого и распределительного валов, оси и валы шестерен приводов разных механизмов и др. Снизу картер закрыт поддоном 9, который служит резервуаром для масла.

Картер большинства двигателей выполнен в общей отливке с блоком, например А-41 (рис. 1), Д-240, А-41, СМД-60, ЯМЗ-238, ГАЗ-53, ЗИЛ-130. Такие отливки называются блок-картерами, они сообщают конструкции большую жесткость. Блок-картер отливают из серого чугуна (СМД-60, ЗИЛ-130) и алюминиевого сплава (ГАЗ-53).

Чугунные блоки обладают достаточной прочностью и сравнительно дешевы. Блоки из алюминиевого сплава легко обрабатываются, значительно легче чугунных, однако дороже их.

При У-образной конструкции блок-картера (рис. 3) ряды цилиндров обычно расположены под углом 90° между их осями. Такое расположение цилиндров уменьшает массу и габариты двигателя по длине и высоте и делает конструкцию более жесткой. Последнее снижает возможность появления нежелательных деформаций блок-картера и др.

Конструкция цилиндров в основном определяется способом охлаждения. При воздушном охлаждении цилиндры 4 (рис. 2) снабжаются специальными ребрами 10 для увеличения поверхности охлаждения.

При жидкостном охлаждении между наружной поверхностью цилиндра и внутренними стенками блока имеется кольцевое пространство — водяная рубашка 26 (рис. 1), заполняемая охлаждающей жидкостью. К верхней обработанной плоскости блок-картера (рис. 4) на шпильках крепится головка цилиндров. В стенках блок-картера расположены каналы для подвода масла к трущимся поверхностям деталей и отверстия для установки деталей. На внутренних и наружных поверхностях стенок имеются обработанные площадки для крепления различных деталей и механизмов.

Конструкция блок-картера зависит от расположения клапанов. В двигателях с боковым расположением клапанов в блок-картере имеется боковой прилив для их размещения, называемый клапанной коробкой, а в верхней стенке блок-картера сбоку каждого цилиндра сделаны клапанные отверстия. Такая конструкция применена в двигателях ГАЗ-52.

В двигателях с подвесным расположением клапанов последние помещаются в головке цилиндров, в результате чего конструкция блоккартера упрощается. Такая конструкция применена в двигателях А-41 (рис. 1), Д-240, А-41М, ЯМЗ-238, Д-37Е, Д-160, ГАЗ-53 и некоторых других.

Внутреннюю тщательно отполированную поверхность цилиндра называют зеркалом цилиндра. Точная обработка этой поверхности (ее овальность и конусность должны быть не более 0,02 мм) обеспечивает легкость движения поршня и плотное прилегание его к цилиндру.

Блок-картеры выполняются со вставными гильзами из легированных чугунов, обладающих большой износостойкостью и высокими механическими качествами. Применение вставных гильз позволяет увеличить срок службы блок-картера (путем замены изношенных гильз новыми) и упрощает его отливку.

Дизель А-41

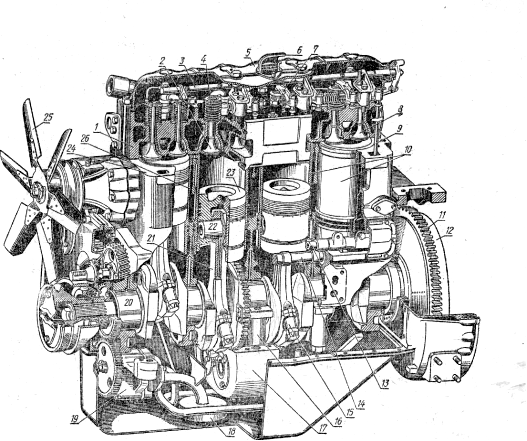

Рис. 1. Дизель А-41:

1 — головка цилиндров; 2 — впускной клапан; 3 — валик декомпрессиоиного механизма; 4— пружины; 5 — колпак головки цилиндров; 6 — сапун; 7— коромысло клапана; 8 — выпускной клапан; 9 — штанга Толкателя; 10 — гильза цилиндров; 11 — зубчатый венец маховика; 12— маховик; 13 — ось толкателей; 14 — распределительный вал; 15 — крышка шатуна; 16 — крышка среднего коренного подшипника; 7 — механизм уравновешивания; 18 — маслоприемник; 19 — масляный насос; 20 —коленчатый вал; 21 — шатун; 22 — поршневой палец; 23 — поршень; 24 — блок-картер; 25 — вентилятор; 26 — водяная рубашка блок-картера.

етали двигателя Д-37

Рис. 2. Детали двигателя Д-37:

1 — крышка клапанов; 2, 5, 8 — прокладки; 3 —головка цилиндра; 4— цилиндр; 6 — шпилька; 7 —картер; 9 — поддон картера; 10 — ребра цилиндра.

Блок-картер двигателя ЗИЛ-130

Рис. 3. Блок-картер двигателя ЗИЛ-130:

1 — блок-картер; 2 — крышка распределительных шестерен; 3 — крышка коренного подшипника; 4 — картер маховика.

Блок-картер двигателя А-41

Рис. 4. Блок-картер двигателя А-41:

1 — гильза цилиндра; 2 — верхний центрирующий пояс гильзы цилиндра; 3 и 4 — большая и малая шпильки крепления головки цилиндров; 5 — отверстия для штанг толкателей; 6 — резьбовое отверстие для шпильки крепления головки цилиндров; 7 — боковой люк для установки толкателей; 8 — площадка для крепления масляных фильтров; 9 — отверстие для присоединения маслопровода; 10— крышка коренного подшипника; 11 — шпилька крепления коренного подшипника; 12 — замковая шайба; 13 — передняя плоскость для крепления картера шестерен: 14 — опора коленчатого вала; 15 — втулка передней опоры распределительного вала; 16 — фланец для крепления пальца промежуточной шестерни; 17 — главная масляная магистраль: 18 — плоскость для крепления водяного насоса; 19 — окно в водораспределительный канал.
