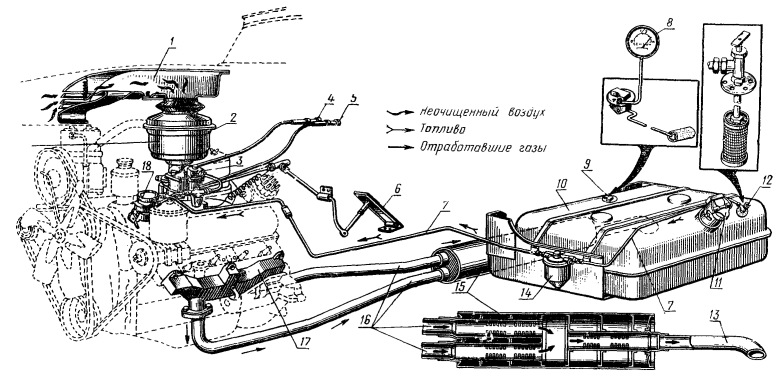

Схема системы питания карбюраторного двигателя (ЗИЛ-130)

1-канал подвода воздуха к воздухоочистителю; 2-воздухоочиститель; 3-карбюратор; 4- рукоятка ручного управления воздушной заслонкой;

5-рукоятка ручного управления дроссельными заслонками;6- педаль подачи топлива;7- топливопроводы;8- указатель уровня топлива;9- датчик

Указателя уровня топлива;10- топливный бак;11- пробка горловины топливного бака; 12- кран;13- выпускная труба глушителя;14- фильтр-отстойник; 15-глушитель;16- приемные трубы глушителя;17- выпускной грубопровод; 18-топливный насос.

Схема системы питания карбюраторного двигателя (ЗИЛ-130)
