Камнеуборочные машины

1 1 1 1 1 1 1 1 1 1 Рейтинг 5.00 (1 Голос)

Камнеуборочными машинами пользуются для очистки от камней поверхности поля и почвы. Эти машины обеспечивают и транспортировку камней за пределы участков на расстояние до 300 м. Агрегатируют их с колесными тракторами класса 0,6—1,4 т и гусеничными класса 3 т. Про­мышленность выпускает камнеуборочные машины РУБ-150, УПК-0,6 и УСК-0,7. Машину РУБ-150 с двумя рабочими органами используют в комплекте с универсальной рамой РУ-0.6А.

Передний рабочий орган прикрепляют к лонжеронам рамы РУ-0.6А, он представляет собой корчевальную рамку с зубчатым держателем камней грейдерного типа. Задний рабочий орган в виде П-образной рамки с корчевальными зубьями. Рамка рабочего органа продольными брусьями соединена с кронштейнами универсальной рамы РУ-0.6А.

Машиной РУБ-150 можно извлекать из грунта камни, лежащие на глубине до 50 см, и корчевать пни диаметром до 35 см. Для сбора с поверхности и извлечения из грунта мелких камней применяют навесную машину УСК-0,7, агрегатируемую с тракторами класса тяги 0,6 т.

Прицепную машину УПК-0,6 (рис. 21) используют для уборки мелких и средних камней с поверхности осваива­емых участков или обрабатываемых полей после вспашки.

При движении агрегата металлическая гребенка ма­шины (13 зубьев) скользит по поверхности почвы. Перед рабочим органом образуется вал из земли и камней, кото­рый постепенно перемещается по зубьям гребенки. По мере накопления массы тракторист приподнимает гребенку, часть земли просыпается между зубьями, а оставшиеся камни попадают в бункер машины. В бункере земля окон­чательно отсеивается, дно бункера решетчатое. Заполнив бункер, тракторист приподнимает гребенку и отвозит камни с участка.

Техническая характеристика камнеуборочных машин



УПК-0,6

УСК-0,7

РУБ-150



Рабочий орган



Передний

Задний

Ширина захвата гребёнки, мм

1500

750

2050

550



УПК-0,6

УСК-0,7

РУБ-150



Рабочий орган



Передний

Задний

Зубьев

13

5

7

3

Расстояние между зубьями, мм

100

160

290

250

Заглубление зубьев в грунт, см

¾

До 15

До 50

До 50

Грузоподъёмность, кг

1900

250

1200

¾

Тип машины

Прицепная

Навесная

Навесная

Агрегатируют с трактором

«Беларусь»

ДТ-20

ДТ-54А

Т-74

Вес машины, кг

2500

93

1250



Дорожный просвет, мм

250

300

По трактору



Камнеуборочная машина УКП-0,6

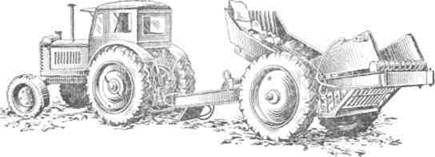

Рис. 21. Камнеуборочная машина УКП-0,6.
