ПОСАДКА САЖЕНЦЕВ

Посадка виноградных саженцев — одна из самых трудо­емких работ в виноградарстве. Основное требование — точное размещение растений на участке, что обусловит применение машин по уходу за виноградником.

Агротехнические требования на посадку виноградника допускают отклонения от прямолинейности рядов в преде­лах ±8 см, а в шаге посадки ± 10 см. Глубину посадки устанавливают в зависимости от климатических условий зоны, но в пределах 45—60 см.

Применяют несколько способов посадки саженцев: руч­ной, в ямки, выкопанные лопатой; ручной, в лунки, обра­зованные ручными или механическими гидробурами и ви-ноградопосадочными машинами. Ручной способ под лопату очень трудоемкий, малопроизводительный и допустим толь­ко при освоении склонов. В настоящее время почти повсе­местно применяют ручные и механические гидробуры.

Агрегат ручных гидробуров  предназначен для образования посадочных лунок на участках, где сделали плантаж. Рабочий орган гидробур ГБ-35-28 состоит (рис. 27, а) из наконечника-насадка, ствола с рукояткой, упора (ограничителя глубины), резинового шланга, соеди­ненного с гидробуром штуцером, и крана. Различают два типа гидробуров: с тарельчатым клапаном (рис. 27, б) и и с упорной шайбой (рис. 27, в).

Схема агрегата ручных гидробуров

Рис 26. Схема агрегата ручных гидробуров:
1 - гидробуры; 2 - шланги; 3 - резервуар для воды; 4 - насос; 5 –трактор; 6 – штанга.

Гидробур и наконечники

Рис. 27. Гидробур и наконечники

В гидробурах первого типа в момент нажатия кону­сообразного наконечника на грунт тарельчатый клапан приподнимается и пропускает воду. Как только давление на конический наконечник снизу (со стороны грунта) прек­ращается, он опускается и клапан прекращает подачу воды.

В гидробурах второго типа подачу жидкости регулируют пистолетным или пробковым краном в верхней части ствола бура или в ручке. В качестве резервуаров для воды чаще и наиболее производительно используют садовые или виноградниковые прицепные опрыскиватели ОВТ-1 и ОВ-3. Большая емкость бака и мощный насос позволяют присо­единять 5—6 гидробуров.

Если в качестве водонасосной установки применяют опрыскиватели ОН-10 илиОНК-Б, навешенные на трактор ДТ-20, можно использовать для посадки только два ручных гидробура. Для подсоединения гидробуров к каждому агрегату изготавливают переходники со штуцерами (по числу гидробуров).

Схема работы агрегата ручных гидробуров такова: насосная установка, состоящая из резервуара с водой и насоса, подает воду по шлангам к гидробурам под дав­лением до 3,5 ат. При нажатии гидробура вручную на почву конусный клапан приподнимается вместе с тарель­чатой шайбой и вода, выходя из насадка с большой ско­ростью, размывает почву и этим самым облегчает заглуб­ление бура. Одновременно происходит интенсивный размыв почвенных комков, вода проникает в поры грунта, обра­зуется земляная пульпа. В подготовленную лунку вручную опускают саженец или черенок, а затем сапой засыпают лунку и образуют почвенный холмик.

Подготовка посадочных лунок описанным способом создает хорошие условия для развития корневой системы и способствует приживаемости саженцев. Такой способ посадки сокращает затраты труда в 7—8 раз по сравнению с посадкой в выкапываемые вручную ямки. Недостаток способа — применение тяжелого физического труда. Срав­нительно высоки и общие затраты труда, на 1 га посадки 15—20 чел.-ч.

Агрегат АПВ-10-2 (механические гидробуры) предназ­начен для образования лунок при посадке виноградных саженцев или черенков на участках с подготовленным плантажом. Агрегат  монтируют на тракторах ДТ-5Ц, ДТ-75 и Т-38. Гидробуры агрегата АПВ-10-2 имеют в насадке конические наконечники с тарельчатыми запорными клапанами и конструктивно не отличаются от ручных гидробуров первой группы (рис. 27, б).

Операции, выполняемые агрегатом АПВ-10-2, следую­щие. Машину устанавливают вдоль первого междурядья на размеченном участке. Совместив буры с отметками мест посадки (колышками), тракторист включает гидрораспреде­литель трактора, передний и задний поперечные брусья опускаются вниз, трехходовой кран открывается и вода подается к гидробурам в тот момент, когда наконечники их коснутся почвы. Дальнейшее опускание гидробуров в почву облегчается за счет размыва-гидробурения. Закончив бурение лунок на определенную глубину, тракто­рист гидроцилиндрами поднимает передний и задний брусья, трехходовой кран автоматически перекрывает подачу воды, и агрегат переезжает на следующую позицию по между­рядью. Достоинство агрегата АПВ-10-2 в том, что его применение исключает тяжелый труд - бурильщика, повы­шает производительность.

Главный недостаток — позиционность работы. На каж­дом гектаре приходится делать 250—300 остановок, что утомляет тракториста и ускоряет износ механизмов управ­ления трактором. Кроме того, из-за неровностей рельефа заглубление буров в почву неравномерно, что отрицательно сказывается на приживаемости саженцев.

Машина ВГШ-2Г (рис.) предназначена для посадки виноградников и маточников подвойных лоз саженцами или черенками на участках с подготовленным плантажом и главным образом на террасах. Машина навесная, двух­рядная, ее агрегатируют с трактором ДТ-75 с ходоумень-шителем. Рабочие органы — гидробуры. Принципиальное отличие этой машины от других в том, что приготовление посадочных ямок, посадка саженцев и окучивание их про­изводятся при непрерывном движении агрегата без пред­варительной разметки поля под посадку. Машину ВПМ-2Г обслуживают тракторист и двое сажальщиков.

Техноло­гия следующая. На подготовленном под посадку участке для обеспече­ния прямолинейности рядов устанавливают вешки для обозначения первого прохода. Трактор с машиной, заправ­ленной водой и загруженной саженцами, подходит к гра­нице участка вдоль намеченных междурядий. Один из сажальщиков опускает маркер, тракторист опускает в ра бочее положение бороздораскрыватели, включает вал от­бора мощности трактора, механизм управления поворотной шпонки и начинает движение. При этом насос подает воду к дозирующим клапанам, а механизм заглубления гидро­буров вступает в работу (рис. 30), открывает дозирующие клапаны и вода под дав­лением устремляется через наконечники гидробуров, раз­мывает почву, облегчая их заглубление. Кинематика ме­ханизма заглубления обеспечивает гидробурам при заглуб­лении нулевую скорость поступательного движения.

Сиденья сажальщиков расположены по обе стороны машины по ходу сзади гидробуров. Поэтому при выглублении гидробуров из почвы подготовленные лунки ока­зываются в непосредственной близости от сажальщиков. После посадки саженцев загортачи сдвигают почву в бо­розду, над саженцами образуется холмик высотой до 200 мм.

Виноградопосадочная машина ВПМ-2Г

Рис. 29. Виноградопосадочная машина ВПМ-2Г:

1— рама; 2 — механизм управления поворотной шпонкой; 3 — параллелограмный механизм заглубления; 4 — механизм передач; 5— бак; 6маркер; 7 — бороздораскрыватель; 8 — бур; 9 — сиденье; 10 — загортачи; 11 — тележка; 12 — ящик для саженцев.

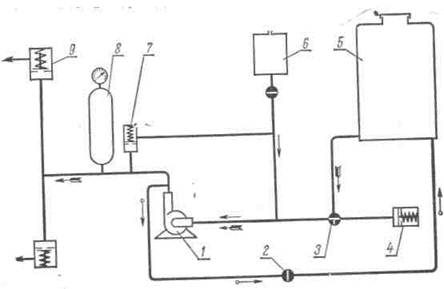

Гидравлическая система машины ВПМ-2Г

Рис. 30. Гидравлическая система машины ВПМ-2Г:

1 — насос; 2 — кран; 3 — трехходовой кран; 4 — всасывающий клапан; 5— резервуар; 6 — заливной бачок; 7 —предохранительный клапан; 8воздушный клапан; 9 — дозирующий клапан.

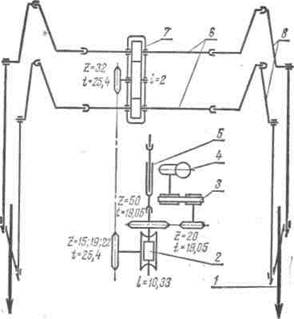

 Кинематическая схема машины ВПМ-2Г

Рис. 31. Кинематическая схема машины ВПМ-2Г:

1 — гидробур; 2 — червячный редуктор; 3 — ременная передача; 4 — насос; 5 — карданный вал; 6 — попереч­ные валы; 7 — цилиндрический редуктор; 8 — параллелограммный механизм.

При вращении кривошипов (сверху — вперед — вниз) (рис. 31) шатуны сначала выносят гидробуры вперед, а затем, начиная с горизонтального расположения кривоши­пов, заглубляют их в почву. В момент подхода наконечников гидробуров к поверхности почвы распределительный механизм открывает дозирующие клапаны и вода под дав­лением устремляется через наконечники гидробуров, раз­мывает почву, облегчая их заглубление. Кинематика ме­ханизма заглубления обеспечивает гидробурам при заглуб­лении нулевую скорость поступательного движения.

Сиденья сажальщиков расположены по обе стороны машины по ходу сзади гидробуров. Поэтому при выглуб-лении гидробуров из почвы подготовленные лунки ока­зываются в непосредственной близости от сажальщиков. После посадки саженцев загортачи сдвигают почву в бо­розду, над саженцами образуется холмик высотой до 200 мм.

Подготовленная при бурении лунки земляная кашица-пульпа уплотняется вокруг помещенного в лунку саженца, обеспечивая хорошую приживаемость растения. Достиг нув поворотной полосы, сажальщики выключают механизм заглубления, а тракторист — бороздораскрыватели. Затем поднимают маркер, агрегат разворачивают для работы в следующем (через одно) междурядье. Заправляют агрегат водой и загружают саженцами через 200—300 м (в зависи­мости от схемы посадки) на межклеточных дорогах.

Техническая характеристика гидробуров



Ручные

ГБ-35-28

Механические

АПВ-10-2

Машина

ВПМ-2Г

Производительность за 1 ч чистой работы, га

0,4

0,46

0,5

Радиус поворота агрегата, м

3,5-4,5

5,5

5

Рабочая скорость, км/ч

0,95-1,6

Рядков при посадке

2-6

2

2

Ширина междурядий, м

1,75-2,5

1,8-2,5

2-2,25-2,5

Шаг посадки, м

1-1,25-1,5-1,75

1-1,25-1,5-1,75

1-1,25-1,5-1,75

Гидробуров в агрегате

2-6

6-10

2

Тип

С запорным клапаном

С упорной шайбой

Без клапанов

Глубина лунки, см

40-60

40-60

40-50

Диаметр лунки, см

3,7-4

3,7-4

8

Давление воды в системе, кГ/см2

3,5

3-4

5

Расход воды в одну лунку, л

2,5-3

2,5-4

2-3

Подготовка агрегата АПВ-10-2 к работе. Собранный на трактор агрегат осматривают, проверяют качество крепле­ний гидробуров, направляющих, насоса, шлангов. К спе­циальному прицепу присоединяют резервуар с водой и выезжают на участок. Заполнив насос и систему водой, - устанавливают приводной ремень насоса и проверяют его работу. Натягивают ремень перемещением насоса по пазам опорной плиты. Одновременно проверяют опускание и подъем гидробуров. Если передняя и задняя части рамы гидробуров опускаются неравномерно, необходимо про­верить гидросистему трактора и выпустить из нее воздух. Опробованный агрегат заезжает в междурядье разме­ченного поля. Тракторист должен вести трактор строго посредине междурядья, чтобы линии нижних концов гидро­буров совпадали с линиями размеченных рядов. Совместив первый гидробур с пятой (начиная от края разметки) меткой, тракторист останавливает агрегат и включает гидросистему трактора. Рама опускается, упоры включают трехходовой кран, вода от насоса поступает вгидробуры.

Когда их опустят на необходимую (40—50 см) глубину, тракторист гидросистемой поднимает раму, кран подачи воды автоматически перекрывается. Агрегат передвигается вперед на пять меток, операции повторяются. Следом идущие сажальщики в лунки опускают саженцы, засыпают землей, уплотняют ее и формируют холмики.

Подготовка машины ВПМ-2Г к работе. Новую машину собирают согласно заводскому руководству, смазывают узлы и вхолостую обкатывают. Во время обкатки регули­руют натяжение цепных и ременной передач, проверяют взаимодействие узлов и механизмов.

Бак и водяную систему заполняют водой, загортачи устанавливают на минимальную глубину хода. Давление в водяной системе 5 кГ/см*. Давление регулируют предохра­нительным клапаном. При сжатии пружины клапана давление в системе возрастает, при ослаблении — снижается. Проверяют и регулируют давление по манометру.

При работе механизма заглубления дозирующие кла­паны могут подавать воду в гидробуры с опережением либо с запаздыванием. Регулируют подачу воды в момент за­глубления гидробуров кулачками, открывающими клапан. Величину хода штока клапана устанавливают винтом в верх­ней его головке. Количество же воды, подаваемой в гидро­бур, изменяют передвижением кулачковой скобы.

Для уменьшения или увеличения высоты холмика, нагребаемого загортачами (окучниками), их устанавливают на больший или меньший захват. Величину захвата регу­лируют разворотом передней части загортачей по отвер­стиям рамки их крепления. Глубину хода загортачей определяют перемещением в вертикальной плоскости опор­ных лыж. Если лыжи опускать по рамке тележки загор­тачей, то глубина хода будет уменьшаться. После всех регулировок машина готова к работе.


Машины для посадки винограда - 4.5 out of 5 based on 2 votes
