Задача. Определение показателей долговечности технического объекта.

Условие задачи. Определить 80% - ный ресурс трактора ЮМЗ-82 по данным информации о доремонтных ресурсах 12 тракторов ЮМЗ-82 : 9190, 8260, 7080, 8120, 5720, 6870, 10440, 7390, 5400, 5750, 6010.

Методика выполнения задачи.

Для сокращения времени наблюдения при оценке долговечности тракторов или их агрегатов используется специальный показатель – гамма-процентный ресурс ( g % - ресурс). Гамма-процентный ресурс – это наработка, в течение которой объект не достигнет предельного состояния с заданной вероятностью g процентов.

В случае сравнительно небольшой информации о ресурсах технического объекта, не позволяющей установить закон их распределения, расчет гамма-процентного ресурса машин проводят графическим методом, по кривой убыли ресурса.

Последовательность определения

1.По информационным и расчетным данным составляют вариационный ряд, представленный в таблице 6. Для этого вычисляют значения точек кривой убыли для i-го значения ресурсов по формуле:

где g % - гамма-процент машин, N - количество наблюдаемых машин,

Ni – количество отказавших машин к i-ому значению ресурса.

Таблица 6. Вариационный ряд информационных данных

Количество отказавших машин,

Ni

1

2

3

4

5

6

7

8

9

10

11

12

Ресурсы тракторов,

мото-ч

4620

5400

5720

5750

6010

6870

7080

7390

8120

8260

9190

10440

Значение кривой убыли,

g%.

0,92

0,85

0,77

0,69

0,61

0,54

0,46

0,38

0,31

0,25

0,15

0,08

2.По вычисленным точечным значениям гамма-процента машин (g %) строят график убыли ресурса в координатах:

Xi – величина ресурса,

Yi – гамма-процент машин.

За первую точку информации принята величина смещения, равная

где Х1 и Х3 - соответственно, первое и третье значения ресурсов вариационного ряда,

мото-ч.

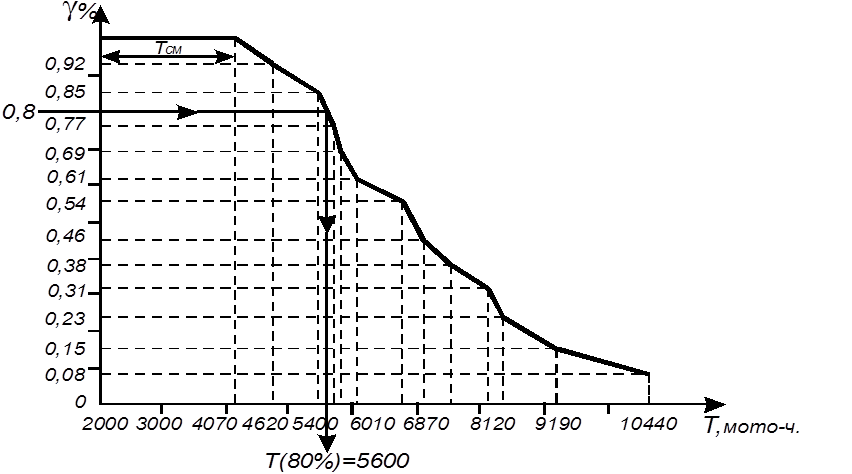

Для примерной задачи построенная кривая убыли ресурса и схема определения 80% - го доремонтного ресурса трактора ЮМЗ-82 представлены на рисунке 4.

Схема определения гамма-процентного ресурса по графику убыли.

Рис.4.Схема определения гамма-процентного ресурса по графику убыли.

Определенный по графику 80% - ный ресурс трактора ЮМЗ-82 равен 5600 мото-ч.
