Мета роботи: Ознайомитись з ремонтом запобіжних механізмів с/г техніки. Набути практичні навички по розбиранню, збиранню, ремонту, регулюванню запобіжних механізмів.

Визначити технічний стан деталей запобіжних механізмів та вибрати спосіб ремонту зношених деталей.

Теоретичні положення, методичні вказівки:

Операційно-технологічна карта ремонту запобіжних муфт

Матеріально-технічне оснащення:

Макет запобіжної муфти в розрізі. Пристрій для розбирання, збирання та регулювання запобіжних муфт, кулачкова та фрикційна муфта в сборі. Динамічний ключ для регулювання муфт.

Правила безпеки. Правила користування приладами та інструментами

Працювати в робочому одязі.

Пристрої для розбирання, збирання муфт повинні бути надійно закріплені. Звертати увагу на правильність встановлення динамометричного ключа та не допускати різких рухів під час регулювання. Набір інструментів повинен бути справним. Використовувати пристрої та інструменти відповідно до призначення.

Ескіз, схема, фото або інша ілюстрація

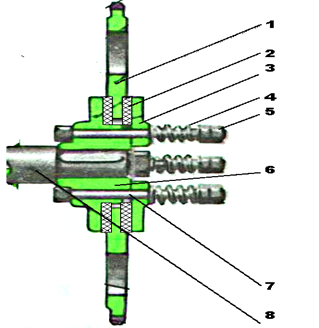

Рис.1 Кулачкова муфта

Підготовка устаткування до роботи

Перевірити робоче місце на відсутність сторонніх предметів.

Ознайомитися з приладами, пристроями та інструментом.

Перевірити комплектність на справність приладів, пристроїв та інструменту.

Зміст та послідовність виконання завдання, вимоги до виконання операцій і прийомів роботи, режим роботи, технічні умови. Норми регулювання.

1. Ознайомлення з завданням.

2. Встановити запобіжну муфту на пристрій для розбирання, звертаючи увагу на збіжність шпоночного пазу валу і ступиці, та надійно закріпити.

3. Розібрати запобіжну муфту, визначити технічний стан деталей, вибрати спосіб ремонту для зношених деталей.

4. Зібрати запобіжну муфту в зворотній послідовності. Затяжку пружин виконати з невеликим зусиллям.

5. Відрегулювати динамометричний ключ у відповідності до данного типу запобіжної муфти.

6. Закріпити за допомогою ланцюга динамометричний ключ на зубах запобіжної муфти.

7. Відрегулювати запобіжну муфту за допомогою динамометричного ключа. (Регулювання виконується за рахунок рівномірного і симетричного підтягування всіх пружин з послідуючою перевіркою динамометричним ключем зусилля спрацювання запобіжної муфти).

Висновки:

Ознайомились з ремонтом запобіжних механізмів с/г техніки. Набули практичних навичок по розбиранню, збиранню, ремонту, регулюванню запобіжних механізмів.

Визначили технічний стан деталей запобіжних механізмів та вибрали спосіб ремонту зношених деталей.

Після виконання завдання студент повинен:

Знати:

1. Технологічні процеси розбирання, збирання, регулювання запобіжних муфт с/г техніки.

2. Технологією ремонту зношених деталей запобіжних муфт

Вміти:

1. Визначити технічний стан деталей запобіжних муфт.

2. Визначити спосіб ремонту спрацьованих деталей запобіжних муфт.

3. Виконувати роботи по розбиранню, збиранню та регулюванню муфт.

4. Користуватися приладами та інструментам.

Завдання додому та особливі вказівки:

Повтор теоретичного матеріалу. Вивчити методику ремонту запобіжних муфт. Вивчити технологію користування приладами.

Література:

1. В. Д. Чистяков Ремонт тракторів, автомобілів і с/г машин. М.: "Колос" 1988

2. Ч. Е. Ульман Технічне обслуговування і ремонт машин М.: ВО "Агропроміздат" 1990

3. О. Г. Калашников Ремонт машин "Вища школа" 1983
