ЛАБОРОТОРНОЕ ЗАНЯТИЕ ПО «ТРАКТОРАМ И АВТОМОБИЛЯМ» ТЕМА. ДЕЙСТВИТЕЛЬНЫЕ РАБОЧИЕ ЦИКЛЫ КАРБЮРАТОРНЫХ И ДИЗЕЛЬНЫХ ДВИГАТЕЛЕЙ
ЦЕЛЬ. Практически выучить и усовершенствовать теоретические знания в расчетах двигателей, провести расчеты и сравнения определенных и существующих основных показателей работы двигателя.
ОБОРУДОВАНИЕ. Индикаторная диаграмма двигателя, электронно-вычислительная машина типа "Электроника", чертежный инструмент, планиметр, инструкционная карта и методическое обеспечение рабочего места.
ЛИТЕРАТУРА:
1. Гуревич А. М. и Сорокин Е. М. Тракторы и автомобили. Изд. 4-е, перераб. и доп. М. «Колос», 1978.
2. Гуревич А. М. и Сорокин Е. М. Тракторы и автомобили. Изд. 2-е, перераб. и доп. М. «Колос», 1974.
3. Трактори та автомобілі: Підручник / Я. Ю. Білоконь, А. І. Окоча. – К.: Вища освіта, 2003. – 560 с.: іл.
4. Гуревич А. М. Тракторы и автомобили. – 3-е изд., перераб. и доп. – М.: Колос, 1983. – 336 с. ил.
5. Тракторы и сельскохозяйственные машины / Л. А. Гуревич, В. А. Лиханов, Н. П. Сычугов. - М.: Агропромиздат, 1986. – 336 с., ил.
6. Зайцевский А. П., Чичков В. А. Практикум по тракторам и автомобилям.
7. Ковалев Н. Г. Практикум по тракторам и автомобилям. Колос, 1981. – 223 с., ил.
ОСНОВНЫЕ ТРЕБОВАНИЯ БЕЗОПАСНОСТИ:
1. К выполнению работы приступать только после инструктажа и по указанию преподавателя. 2. На рабочем месте соблюдать порядок и чистоту. Не загромождать проходы и территорию рабочего места. Демонтированные детали и узлы складировать на столах или других, предназначенных для этого, местах. При необходимости, до начала работы навести порядок на рабочем месте. 3. Использовать исправные инструмент и приспособления, применять их по назначению. 4. Без разрешения преподавателя не покидать и не менять рабочее место и характер работы. 5. Использовать только безопасные приемы выполнения работы, соблюдать дисциплину.6. Согласовывать свои действия с действиями других участников работы с целью предупреждения травмирования друг-друга. 7. При обнаружении угрозы собственной безопасности или безопасности окружающих, а также в случае получения травмы, немедленно прекратить работу и сообщить преподавателю.
Ход занятия
Для выполнения данного занятия необходимо ознакомиться с инструкционной картой и теоретическими материалами заданной темы в литературе [ 1 ] с. 17 – 23, [ 3 ] с. 28 – 41.
После чего можно приступать к определению основных показателей работы двигателя, получив у преподавателя задание для каждого звена, согласно таблицы данных для проведения расчетов.
Характеристика двигателя_____________________________________
(заполнить согласно варианта)
Название |
Показатель |
Марка двигателя |
|
Тип двигателя |
|
Количество и размещение цилиндров |
|
Диаметр поршня, мм |
|
Ход поршня, мм |
|
Степень сжимания |
|
Частота вращения коленчатого вала, мин-1 |
|
Эффективная мощность, КВт |
|
Затрата топлива, г/кВт год |
|
Литраж двигателя, л |
Пользуясь рисунком 1-а и 1-6 опишите характеристику индикаторной диаграммы заданного прототипа двигателя.

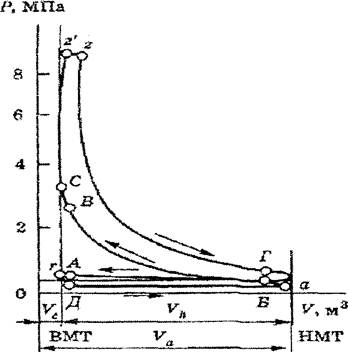

Рис. 1-б – Индикаторная диаграмма Рис. 1-а – Индикаторная диаграмма
4-х тактного дизеля без наддува. 4-х тактного карбюраторного дв-ля.
Ответ:__________________________________________________________
Таблица значений данных для проведения расчетов
Название обозначения показателя |
Единица измерения |
Номер звена |
||||
1 |
2 |
3 |
4 |
5 |
||
Марка двигателя |
||||||
ГАЗ-53 |
ЯМЗ-240Б |
Д - 240 |
СМД - 60 |
ЗИЛ - 130 |
||
Теоретическое индикаторное давление (Рi') |
МПа |
0.94 |
0.94 |
0,93 |
0,94 |
0,92 |
Коэффициент полноты индикаторной диаграммы (jН) |
0,95 |
0,95 |
0,94 |
0.94 |
0.93 |
|
Давление при процессе газообмена (ΔРi) |
МПа |
0,1 |
0,1 |
0,08 |
0,09 |
0,07 |
Часовая затрата топлива ( GT) |
Кг/год |
34,5 |
52,5 |
15,2 |
27,8 |
36,0 |
Показатель теплообразования (Hu) |
МДж/к Г |
42,5 |
42,5 |
42.5 |
42,5 |
42,5 |
Давление, затрачиваемое на механические потери Рмв |
МПА |
0,20 |
0,20 |
0,20 |
0,20 |
0.20 |
Все другие значения, которые будут применяться в формулах и которых нет в таблице значений, нужно брать из технической характеристики двигателя, прототип которого вы рассчитываете.
Последовательность занятия
1 Определить планиметром площадь Fn = _______ и Fо = ______ на индикаторной диаграмме ( см.[1] с. 37, рис. 25).
2 Определить площадь действительной индикаторной работы Fі = Fn - Fo =
3 Определить среднее индикаторное давление:
I способ Рі = Fs/l = Мпа;
II способ Рі = Рі * jН - Рi = МПа
4 Определить индикаторную мощность
Nі = 2Рі * Vh * nі /r = кВт
5 Определить удельную индикаторную затрату топлива
Qi = Gt / Ni * 103 = г/кВт час
6 Определить индикаторный КПД
I = 3600 / Hu * qi =
7 Определить среднее эффективное давление
Ре = Рі - Рм = МПа
8. Определить эффективную мощность двигателя
Ne = 2Ре * Vh * і * n/ r = кВт
9 Определить мощность тратящую на трение
NT = Ni - Nе = кВт
10 Определить механический КПД
М = Nе / Nі =
11 Определить эффективный КПД
Е = І * М =
12 Определить эффективную удельную затрату топлива
Qе = Gt / Ne * 103 = г/кВт час
После расчетов провести анализ полученных показателей с допустимыми предельными границами значений, а также определить конструктивные и эффективные факторы, которые влияют на эффективность показателей работы двигателя внутреннего сгорания. ____________________________
Вывод:_______________________________________________________
Вариант №_____
Выполнил студент
группы _________ Дата __________ Ф. И.О._____________
Оценка___________ Дата_________ Преподаватель________________________
