ТРМ. Лекция.

Тема: Восстановление деталей электролитическими способами

План:

1.Сущность и режимы процесса.

2. Основное содержание технологического процесса.

3. Совершенствование технологических приемов получения электролитических покрытий.



1.Сущность и режимы процесса.

В основе процесса "Электролитическое наращивание" Лежит электролиз.

Электролиз — электрохимический процесс (электролиз металлов), протекающий между анодом и катодом (деталью) в электролите (водном растворе соли, кислоты или щелочи) и сопровождающийся выделением на катоде металла (рис.1, 2).

Принципиальная схема процесса электролитического наращивания

Рис.1. Принципиальная схема процесса электролитического наращивания.

Схема электрохимического осаждения металла

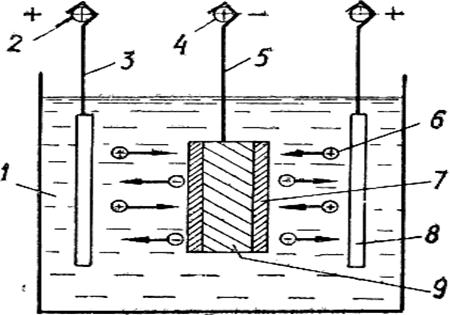

Рис. 2. Схема электрохимического осаждения металла:

1—ванна; 2 — Анодная штанга; 3 — Крюк (подвеска) для завешивания анода;

4 — катодная штанга; .5 —крюк подвеска для завешивания детали (катода);

6 — ионы металла (катионы); 7 — покрытие; 8 — Анод; 9 —- деталь (катод).

При прохождении постоянного тока через электролит на аноде 3 происходит растворение металла (переход его в электролит) и выделение кислорода, а на катоде 9 (деталь) — отложение металла и выделение водорода.

Электролитические покрытия Предпочтительнее наплавки, так как:

·  процессы гальванического осаждения металла не вызывают структурных изменений в деталях,

·  позволяют устранять незначительные износы,

·  легче поддаются механизации и автоматизации,

·  можно получать равномерные по толщине покрытия с широким диапазоном твердости (от 1000 до 12000 МПа), что позволяет восстанавливать большую номенклатуру деталей, значительно от-личающихся конструктивно-технологическими характеристиками и условиями эксплуатации,

·  одновременно можно восстанавливать значительное количество деталей,

·  применяемые электролиты можно использовать многократно,

·  технологический процесс легко поддается механизации и автоматизации.

Недостатки электролитического наращивания:

·  сравнительно низкая производительность процесса,

·  большой цикл подготовительных операций,

·  значительное выделение вредных веществ (хлор, кислотные испарения и т, п.).

Наибольшее распространение получили осталивание (железнение), хромирование, никелирование, меднение, нанесение электролитических сплавов.

Краткая характеристика основных способов электролитического наращивания.

Железнение:

- высокая производительность наращивания (скорость осаждения металла 0,2…0,5 мм/ч),

- толстые осадки (до 2 мм и более),

- высокие физико-механические свойства,

- недорогие и недефицитные материалы,

- себестоимость восстановления – 30…50% от стоимости новой детали при одинаковой износостойкости.

Хромирование:

- высокая твердость, жаростойкость, износостойкость покрытий, низкий коэффициент трения;

- осадки хрома обладают повышенной хрупкостью и плохой прирабаты-ваемостью;

- низкий к. п.д.;

- процесс чувствителен к изменениям температуры электролита и плотности тока,

- электролит нестабилен по составу и требует корректировки в процессе электролиза.

Увеличивает износо - и коррозионную стойкость деталей, улучшает внешний вид.

Никелирование:

- высокая твердость, жаростойкость, износостойкость покрытий, низкий коэффициент трения;

- низкая производительность,

- дефицитные материалы,

- электролит нестабилен по составу и требует корректировки в процессе электролиза,

- высокая себестоимость восстановления.

Применятся для защитно-декоративных целей, как подстилающий слой при декоративном хромировании, а иногда для повышения изностойкости и восстановления деталей – поршневых колец, пальцев, плунжеров и т. п.

Режим процессов электролитического наращивания Определяется следующими основными показателями:

·  состав электролита (г/л)

·  кислотность электролита

РН < 7 – кислый, рН = 7 – нейтральный, рН > 7 - щелочной ;

·  температура, оС;

·  плотность тока, А/дм2

·  выход по току (к. п.д.), %.

Таблица 1. Примеры режимов электролитического наращивания

Показатель режима

Вид электролитического наращивания.

Железнение

Хромирование

Никелирование

Состав электролита,

Г/л

Кислотность, рН

Температура, оС

Плотность тока, А/дм2

Выход по току, %

Хлористое железо-

400…600,

Аскорбиновая кислота - 0,5…2.

0,8…1,3

20…40

20…40

85…92

Хромовый анги-дрид - 120…150,

Серная кислота – 1,2…1,5.

---

50…65

30…100

15…16

Щавелевокислый алюминий – 300, Сернокислый никель – 140,

Хлористый натрий – 10.

7,5…8,5

75…82

10

90…95

Подробнее о режимах железнения и хромирования см. [1 с.126 – 133, табл. 30, 31].

2. Основное содержание технологического процесса.



image009_10 Восстановление деталей электролитическими способами

Структурная схема технологического процесс

Рис. 8. Структурная схема технологического процесса.

Технологический процесс нанесения электролитического покрытия состоит из трех этапов:

1)  подготовка детали (деталей);

2)  нанесение покрытия;

3)  обработка детали (деталей) после нанесения покрытия.

Технологический процесс, показанный на схеме (Рис.8) может быть подробнее рассмотрен на примере железнения.



3. Совершенствование технологических приемов получения электролитических покрытий.

Существует достаточно большое разнообразие технологических приемов получения покрытий, позволяющих расширить области применения обычных способов, повысить их производительность и качество.

Электролитическое осаждение металлов на нестационарных режимах — реверсивном и асимметричном токе.

Процесс осаждения металла На реверсивном токе протекает по графику (рис. 20).

График получения реверсивного тока

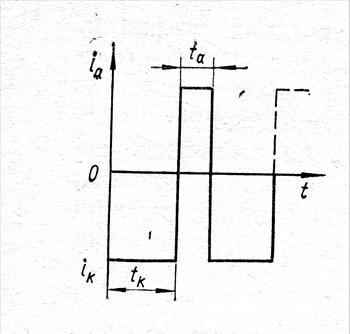

Рис. 20. График получения реверсивного тока.

В Начальный период Деталь является катодом, и, следовательно, происходит обычное осаждение металла — катодный период, который длится tк при силе тока iк; затем изменяется полярность, Деталь становится анодом — анодный период, который длится ta при силе тока iа. В этот период происходит частичное растворение зародившихся зерен; таким образом, блокируется их рост, структура измельчается, поверхность покры-тия становится гладкой. Это позволяет применять высокие плотности тока: при хромировании 120... 150 А/дм2; при железнении— 80... 100 А/дм2, что в 2...3 раза повышает производительность наращивания.

Применение Асимметричного тока позволяет еще больше повысить производительность процесса осаждения металла.

Асимметричный ток получают наложением переменного тока про-мышленной частоты (50 Гц) на постоянный однополупериодновы-прямленный ток. Качественные покрытия получают при очень высокой плотности тока—160...200 А/дм2.

Безванные способы применяют для восстановления крупногабаритных деталей: коленчатых валов, отверстий корпусных деталей, цилиндров двигателей и др.

К безванному осаждению металла относятся три способа: струйный, проточный, натиранием.

При струйном способе электролит подается к детали, установленной в электролитической ячейке специальной конструкции, которая играет роль Местной ванны (рис. 21, 22).

струйный способ



Электролитическая ячейка состоит из разъемного корпуса, подводного 1 и отводного 2 патрубков для подачи и удаления электролита из зоны электроосаждения металла. Струя электролита подается к детали через отверстия насадки — анода 4, Расположенные под углом 30...40° к радиальному направлению струи. Это способствует улучшению перемешивания электролита, что приводит к получению мелкозернистого, плотного осадка, почти полностью исключает образование дендритных зерен (игольчатых наростов металла).

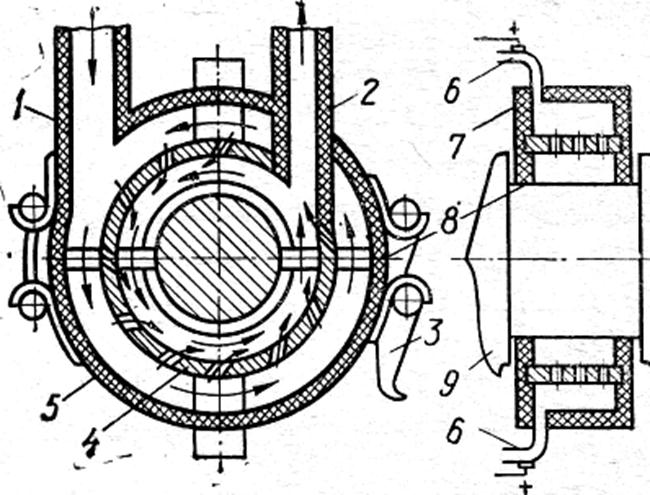

Рис 21. Струйный способ наращивания металла (электролитическая ячейка для восстановления изношенной шейки коленчатого вала):

1Подводной патрубок; 2 — отводной патрубок; 3 — зажим; 4 — анод;

5 — нижний корпус ячейки; 6 — кабель для подвода тока; 7 — верхний корпус ячейки; 8 — уплотнительная прокладка; 9 — катод (деталь).



Струйное хромирование

Рис. 22.Струйное хромирование.

В проточном электролите восстанавливают внутренние поверхности цилиндров двигателей (рис. 23) и гидроцилиндров, которые образуют местную ванну для циркулирования электролита. Он нагнетается в полость детали насосом. Расстояние между зеркалом цилиндра (катодом) и стержнем (анодом) должно быть не менее 5...10 мм. При струйном и проточном способах восстановления деталей применяют плотность тока 180...220 А/дм2.

Установка для безванного хромирования в проточном электролите

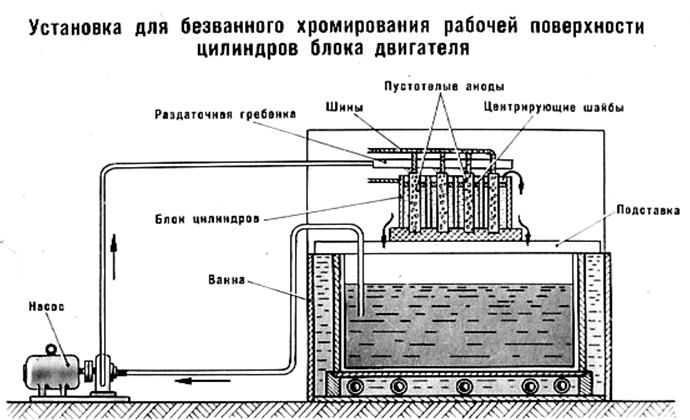

Рис.23. Установка для безванного хромирования в проточном электролите.

Принципиальная схема наращивания металла Электролитическим натиранием Приведена на рис. 24 (дополнительно [1 стр.131, рис.48]).

Восстанавливаемую деталь закрепляют в патроне станка и подключают к катоду источника постоянного тока 9. Электролит из сосуда 1 с помощью капельницы с краном подается к войлочному тампону 4, Закрепленному в тампонодержателе (анод).

В межэлектродном пространстве между деталью и стержнем (это собственно местная ванна) протекает электрохимическая реакция, в резуль-тате которой на детали наращивается металл.

Этим способом можно восстанавливать и внутренние поверхности (например, отверстия корпусных деталей), при этом применяют подвижный (вращающийся) анод.

Относительное перемещение анода (катода) препятствует росту зерен, структура осадка получается мелкозернистая и ненапряженная, а поверхность очень гладкая, что в отдельных случаях позволяет исключить механическую обработку покрытия.

Рабочая плотность тока при электронатирании — 150...180 А/дм2. Производительность этого способа в 3...4 раза выше, чем ванных.

Электролитическое осаждение металла натиранием



Рис. 24. Электролитическое осаждение металла натиранием:

1 — емкость для сбора электролита; 2 — деталь (катод); 3 — графитовый стержень (анод); 4 — тампон; 5 — пластмассовый колпачок;

6 — алюминиевый корпус; 7 — кран; 8 — резервуар с электролитом;

9 — источник тока; 10 — клемма; 11 — пластмассовая гайка;

12 — штеккер для подвода тока к аноду.



Контрольные задания и вопросы:

1.Пояснить сущность электролитического наращивания металла*.

2.Охарактеризовать положительные и отрицательные особенности восстановления деталей электролитическими способами*.

3. Охарактеризовать общее содержание режимов электролитического наращивания, привести пример*.

4. Привести структурную схему технологического процесса электролитического наращивания металла*.

5. Дать сравнительную характеристику основным способам электролитического наращивания металла: железнению, хромированию, никелированию**.

6. Изложить основное содержание технологии электролитического наращивания металлов**.

7. Охарактеризовать особенности и возможности струйных способов электролитического наращивания металлов**.

8.Охарактеризовать особенности и возможности электролитического наращивания металла в проточном электролите**.

9.Охарактеризовать особенности и возможности электролитического натирания металла**.

10.Дать сравнительную характеристику основным видам хромовых покрытий: матовый хром, блестящий хром, белый хром***.

11. Охарактеризовать особенности электролитического наращивания металлов на нестандартных режимах***.
