Машины для почв подверженных ветровой эрозии

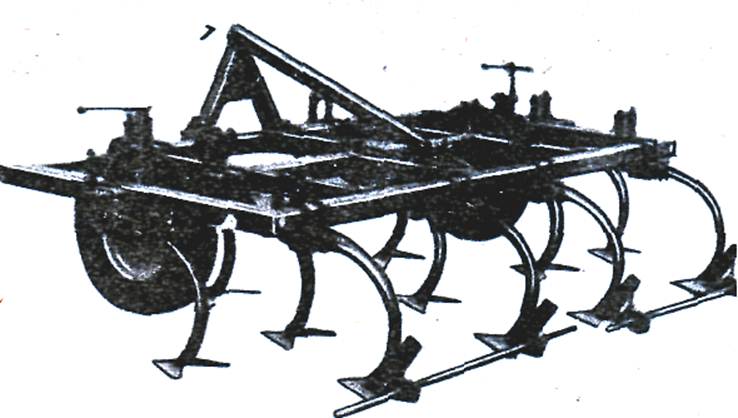

Культиватор тяжелый противоэрозионный кпэ-3.8б

Навесной, предназначен для основной и предпосевной обработки почвы с сохранением стерни и других пожнивных остатков в районах, подверженных ветровой эрозии. Комплектуется бесприводным штанговым приспособлением.

Состоит из прямоугольной рамы, на которой установлены рабочие органы (стрельчатые лапы), навеска, механизмы опорных колес, бесприводное штанговое приспособление.

Агрегатируется с тракторами ДТ-75М, ДТ-75 ДТ-75МЛ, ДТ-75Д.

Обслуживает тракторист.

Техническая характеристика

Производительность в час, га: основного времени....2,35. ..3,52

Эксплуатационного........... 1,76..2,64

Ширина захвата, м............. 3,91

Скорость, км/ч:

Рабочая............... 6...9

Транспортная ........... не более 15

Глубина обработки, см:

Лапами культиватора.......... 8... 16

Штанговым приспособлением....... 5...10

Сохранение стерни, %........... не менее 70

Масса, кг................ 8

Борона игольчатая гидрофицированная биг-за

Предназначена для использования в районах, подвер­женных ветровой эрозии на весеннем и осеннем рых­лении полей, покрытых стерней и другими раститель­ными остатками, с целью сохранения влаги в почве, заделки семян сорняков и падалицы культурных расте­ний без нарушения стерни, а также выравнивания по­верхности поля.

Состоит из рамы, опирающейся на два пневматиче­ских колеса, гидравлического механизма подъема, при­цепного устройства, двух передних и двух задних батарей из игольчатых дисков.

Рама сварной конструкции из труб квадратного сече­ния.

Рабочие органы—литые игольчатые диски, собранные на расстоянии 177 мм по оси один от другого в четыре отдельные батареи.

Конструкция бороны позволяет устанавливать батареи игольчатых дисков на углы атаки 0, 8, 12 и 16 град., а также работать с активным расположением рабочих орга­нов на уплотненных почвах и пассивным расположением на легких и средних почвах без демонтажа батарей (пу­тем установки прицепного устройства на переднюю или заднюю части рамы бороны).

Наличие нулевого угла атаки позволяет расширять зону использования борон на культивации зерновых и пропаш­ных культур.

Агрегатируется при помощи гидрофицированных сцепок СП-16А с тракторами ДТ-75М, Т-4А, Т-150, Т-150К, К-700А или К-701 в шеренговых агрегатах по три-пять орудий. Одна борона может агрегатироваться с тракторами типа МТЗ.

Обслуживает тракторист.

Ширина захвата, м.............. 3

Производительность в час основного времени, га: одной бороны.....2,62

трех борон.......6,2

пяти................. 13,5

Рабочая скорость, км/ч............ до 12

Число батарей................ 4

Глубина обработки, см............. 4...6

Диаметр дисков, мм.............. 550

Масса, кг................. 1100

Борона-мотыга широкозахватная игольчатая гидрофицированная бмш-15

Предназначена для рыхления поверхности полей, покры­тых стерневыми и другими пожнивными остатками, с целью сохранения влаги в почве, заделки семян сорняков и падалицы культурных растений, выравнивания неровностей микрорельефа полей, а также для весеннего боронования посевов озимых и пропашных культур и ухода за многолетними травами. В зави­симости от вида обработки борона устанавливается на необхо­димый угол атаки — 0, 10, 15 и 20°.

Производительность, га/ч.... 9,49—15,8

Ширина захвата, м....... 15

Глубина обработки, см..... 4—10

Габаритные размеры, мм:

В транспортном положении 9600X4350X1450

В рабочем положении .... 9690Х. 15360X1150

Масса, кг.......... 6720

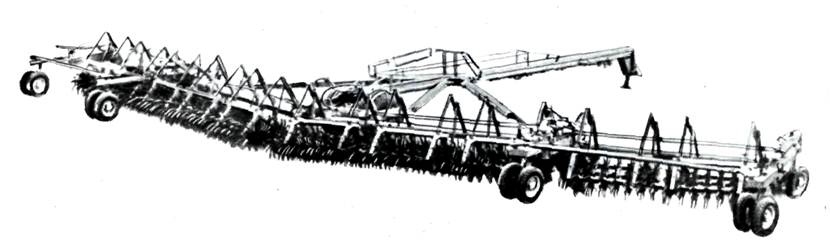

Борона-мотыга игольчатая широкозахватная бмш-20

Прицепная, гидрофицированная, предназначена для рыхления поверхностей полей, покрытых стерневыми и дру­гими пожнивными остатками, с целью сохранения влаги в почве, заделки семян сорняков и падалицы культурных растений, выравнивания микронеровностей от предшест­вующей обработки, весеннего боронования посевов ози­мых и пропашных культур и ухода за многолетними травами.

Состоит из рамы, ходовых колес, левого и правого брусь­ев секций, каретки, гибкой и жесткой тяг, секций батарей, механизма гидроуправления.

Рама установлена на два ходовых колеса и состоит из сварной сницы и балки, к которым крепятся кронштей­ны. К ним присоединяются скобы, служащие для соедине­ния кареток при транспортировании на большие рас­стояния.

Брусья секций состоят из бруса, кронштейнов, пони­зителей, державки, кронштейнов гидроцилиндра. В секцию входят игольчатые батареи, собранные из игольчатых дисков, смонтированных на квадратной оси, передняя и задняя рамки. Каретка имеет брус, надставку и само­устанавливающиеся колеса. Угол атаки может устанавли­ваться 0, 5, 10, 15, 20 град.

При движении орудия по полю игольчатые диски, пере­катываясь, заглубляются и рыхлят верхний слой почвы. Разрушается почвенная корка, нарушается связь не укоренившихся сорняков с почвой при бороновании посевов. Боронование посевов производится при нулевом угле атаки.

Агрегатируется с тракторами тягового класса 5.

Обслуживает тракторист.

Техническая характеристика

Производительность в час основного времени, га:

На осеннем рыхлении....................................................20

На бороновании посевов........................................10

На закрытии влаги.....................................................18

Рабочая скорость, км/ч...........................................до 12

Ширина захвата, м.................................................20

(при углеатаки 0°)

Глубина обработки, см.................................................2,5...10

Сохранение стерни, %..................................................90

Дорожный просвет, мм.........................................350

Масса (конструкционная), кг..................................8600

Культиватор-плоскорез широкозахватный кпш-5

Гидрофицированный, предназначен для мелкого рыхле­ния почвы с оставлением на ее поверхности стерни зер­новых культур в целях защиты почвы от ветровой эрозии, для культивации чистых паров и предпосевной об­работки.

Состоит из центральной рамы, двух боковых рамок, пяти стрельчатых лап, механизмов регулировки глубины обработки почвы с двумя опорными колесами, автосцеп­ки, гидроцилиндра.

Опорные колеса с механизмами регулирования глубины обработки и три рабочих органа закреплены на централь­ной раме, а на боковых рамках — по одному рабочему ор­гану.

Из рабочего положения в транспортное и обратно куль­тиватор переводят с помощью навески трактора.

При дальних переездах агрегата боковые рамки с по­мощью гидроцилиндра от гидросистемы трактора перево­дятся в вертикальное положение.

Навесной, агрегатируется с тракторами тягового класса 3.

Обслуживает тракторист.

Техническая характеристика

Ширина захвата, м............... 4,57

Производительность в час основного времени, га. . . 3,9

Рабочая скорость, км/ч............ до 10

Число рабочих органов............ 5

Ширина захвата рабочего органа, мм...... 970

Глубина обработки, см............. 7...18

Дорожный просвет, мм............ 300

Культиватор-плоскорез широкозахватный кпш-9

Предназначен для паровой и основной осенней обработки, а также для предпосевной обработки легких по механическому составу почв с максимальным сохранением стерни в районах с недостаточным увлажнением, а также подверженных ветро­вой эрозии.

С тракторами тягового класса

3 5

Производительность, га/ч 5,4 7,2

Ширина захвата, м 6,4 8,2

Глубина обработки почвы, см....... 7-18 7-18

Дорожный просвет, см 35 35

Число рабочих органов 7 9

Габаритные размеры, мм 3250X7300X1750 3250X8200X1750

Масса, кг...... 2107 2200

Культиватор-плоскорез широкозахватный кпш-11

Предназначен для обработки паров зяби и основной об­работки почвы с максимальным сохранением стерни и других пожнивных остатков; полунавесной.

Состоит из рамы; автонавески; рабочих органов — плоскорежущих лап захватом 0,97 м с двусторонними ле­мехами; механизмов опорных и самоустанавливающихся колес; гидросистемы для перевода культиватора из рабо­чего положения в транспортное и наоборот.

Конструкция культиватора позволяет с помощью при­ставок изменять ширину захвата для работы с различны­ми тракторами, при этом культиватор может работать с различным количеством рабочих органов (7, 9, 11) в за­висимости от почвенно-климатических условий.

Агрегатируется с тракторами тягового класса 5- Обслуживает тракторист.

Техническая характеристика

Производительность в час, га:

Основного времени............. до10

Эксплуатационного ............. до 8

Ширина захвата, м.............. 9,97

Рабочая скорость, км/ч............ до 10

Глубина обработки, см............. 7...18

Дорожный просвет, мм.....'....... 350

Масса, кг................ . 2590

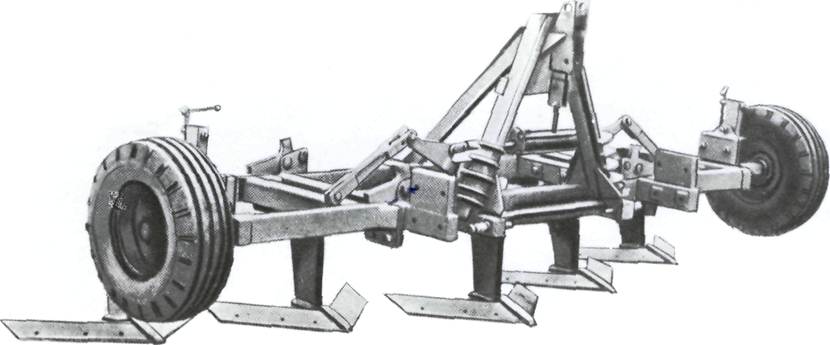

Навесной гидрофицированный плоскорез-глубокорыхлитель пг-3-5

Навесной, гидрофицированный, секционный, предназна­чен для основной обработки чистых паров и осенней об­работки почвы с максимальным сохранением стерни и других пожнивных остатков после колосовых и пропаш­ных культур. Может быть использован для борьбы с гор­чаком.

Состоит из рамы, центральной и двух боковых сек­ций, на которых установлены рабочие органы и опорные колеса с механизмами регулировки глубины обработки. На центральной раме крепится автосцепка.

Глубина обработки почвы регулируется механизмами колес. В пятикорпусном варианте опорные колеса монти­руются на продольных балках боковых рамок. Прямо­линейность в горизонтальной плоскости центральной ра­мы с боковыми достигается специальными регулировоч­ными болтами, установленными на соединительных пластинах. На продольных балках рамы крепятся рабочие органы.

При переездах на дальнее расстояние для уменьшения ширины агрегата боковые секции гидроцилиндром (через систему рычагов) поднимаются вверх и фиксируются в этом положении замком с осью и-быстросъемными шплин­тами. Агрегатируется с тракторами тягового класса 5. Для ра­боты с тракторами тягового класса 3 используется сред­няя секция с рабочими органами шириной захвата 3,2 м. Обслуживает тракторист.

С Тракторами класса 3 5

Производительность в час основного вре­мени, га:

На стерне........... 1,59...2,07 2,3...4,36

На обработке пара....... 1,64...1,92 3,32...4,5

Рабочая скорость, км/ч....... до 10

Ширина захвата, м......... 3,2 5,3

Глубина обработки, см....... 15...30

Среднее отклонение глубины обработки от заданной, см. 1,5

Ширина захвата лапы, см..... 110

Число лап............ 3 5

Дорожный просвет, мм....... 300

Масса с комплектом рабочих органов, кг. 1125 1820

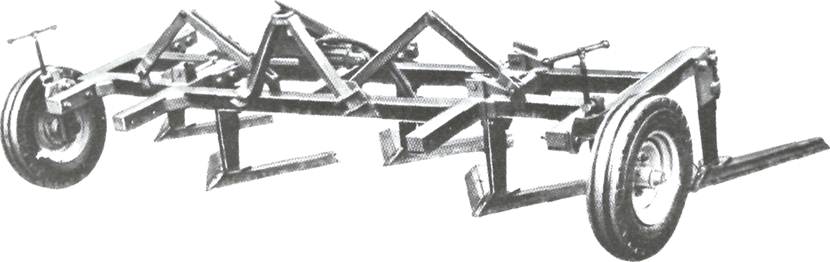

Плоскорез-глубокорыхлитель пг-3-100

Предназначен для основной обработки чистых паров, осенней обработки почвы с максимальным сохранением стерни, других пожнивных остатков после колосовых и пропашных предшественников, подрезания корней сорных растений.

Основные узлы: рама, навеска, три плоскорежущие лапы, механизмы опорных колес. Технологический про­цесс осуществляется следующим образом: при заезде j агрегата в загонку тракторист переводит рычаг гидро­распределителя в «плавающее» положение, при этом { орудие под собственной массой опускается на почву. I При дальнейшем движении орудия лемехи рабочих орга­нов заглубляются, подрезают пласт почвы и одновремен­но рыхлят его без оборота на глубину, установленную при помощи механизмов опорных колес.

В конце гона тракторист переводит рычаг гидрорас­пределителя навески в положение «подъем», выглубляет орудие, после чего осуществляет поворот. Агрегат вы­полняет работу как загонным, так и челночным способом.

Навесной, агрегатируется с тракторами тягового класса 3.

Обслуживает тракторист.

Техническая характеристика

Производительность в час, га:

Основного времени ............ до 3

Эксплуатационного............. до 2,6

Рабочая скорость, км/ч............ до 10

Ширина захвата, м.............. 3,2

Глубина обработки, см............. 15...30

Число:

Рабочих органов ............. 3

Опорных колес .............. 2

Масса, кг.................. 720

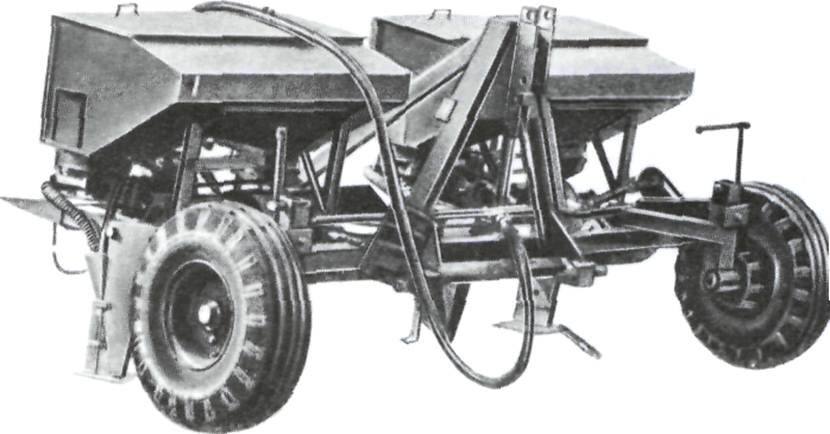

Глубокорыхлитель удобритель навеской гун-4

Предназначен для обработки паровых полей, осенней основной обработки почвы с одновременным внесением минеральных удобрений и максимальным сохранением стерни, других пожнивных остатков после колосовых и пропашных предшественников.

Состоит из рамы в виде жесткой сварной конструк­ции с автосцепкой, рабочих органов, туковых ящиков, вен­тилятора, контрпривода и гидросистемы привода вентиля­торов. Колеса пневматические, дозаторы тарельчатого типа, рабочие органы безотвальные, рукава для подачи воздуха и туков гибкие.

При движении агрегата вращение от левого опорного колеса передается посредством карданной и цепной пере­дач на валы дозаторов, а затем — на тарелки с помощью конических и цилиндрических зубчатых передач. Удоб­рения дозами по тукопроводу попадают в подлаповое пространство рабочего органа. Для равномерного распре­деления туков по ширине захвата в тукопровод подает­ся воздух от вентилятора. Контроль за работой дозаторов осуществляется визуально, для чего на их тарелки нане­сены метки.

Агрегатируется с тракторами типа К-700. Обслуживают тракторист и загрузчик туков.

Техническая характеристика

Производительность в час, га:

Основного времени .....................................................................4

Эксплуатационного ......................................................................3,2

Ширина захвата, м.................................................................4,25

Рабочая скорость, км/ч.............................................................до 10

Дорожный просвет, мм...........................................................300

Глубина обработки почвы и внесения туков, см ……………….16...30

Нормы внесения удобрений, кг/га:

Минимальная..............................................................................50

Максимальная. .....................................................................600

Масса, кг...................................................................................1900

Культиватор-плоскорез-глубокорыхл итель кпг-250 а

Предназначен для рыхления почвы с оставлением на ее поверхности стерни зерновых культур. Может быть ис­пользован для борьбы с горчаком. Состоит из рамы с на­весным устройством, двух плоскорежущих ножей с шири­ной захвата по 110 см и двух опорных колес с винто­выми механизмами регулировки глубины обработки. Агрегатируется с тракторами типов Т-4А, ДТ-75М, Т-150, Т-150К.

Обслуживает тракторист.

Производительность в час, га:

Основного времени ................................................до 3

Эксплуатационного........................................................до 2,6

Рабочая скорость, км/ч.............................................до 10

Ширина захвата, м.....................................................3,2

Глубина обработки, см.................................................15...30

Число: рабочих органов.............................................3

Опорных колес ........................................................2

Масса, кг........................................................................720

Культиватор-плоскорез-глубокорыхлитель кпг-2,2

Прицепной, предназначен для безотвальной обработки паровых полей, осенней основной обработки почвы с одно­временным подпочвенным внесением минеральных удобре­ний на глубину до 25 см и максимальным сохранением стерни.

Основные узлы: рама, на которой установлены туковый ящик с дозаторами, плоскорежущие рабочие органы, вентилятор, гидромотор привода вентилятора, опорные колеса с механизмами регулировки глубины обработки.

При движении агрегата по полю рабочие органы под­резают сорняки и рыхлят почву без оборота пласта. Из тукового ящика дозаторы подают удобрения в тукопроводы рабочих органов, туда же подается струя воздушного потока, создаваемого вентилятором. Гранулы, приобретая необходимую скорость, поступают на тукораспределитель, закрепленный в подлаповом пространстве, который равномерно распределяет их по всей ширине за­хвата рабочего органа.

Привод дозаторов осуществляется от опорного колеса, вентилятора — посредством гидромотора от гидросистемы трактора.

Из рабочего положения в транспортное и обратно рых­литель переводят при помощи гидроцилиндра от гидро­системы трактора.

Агрегатируется с тракторами тягового класса 3. Обслуживает тракторист.

Техническая характеристика

Ширина захвата, м.............................................................2,15

Производительность в час основного времени, га ………1,4...2

Ширина захвата рабочего органа, м....................................1,1

Глубина обработки и внесения туков, см ……………12.-25

Рабочая скорость, км/ч..........................................................до 10

Число рабочих органов ......................................................2

Вместимость тукового ящика, кг.........................................450

Частота вращения вала вентилятора, мин ………………..1500

Дорожный просвет, мм.......................................................200

Масса, кг...............................................................................103

Мвн – 2,8 мотыга вращающиеся навесная
