Предназначение, устройство и работа телескопического амортизатора

1 1 1 1 1 1 1 1 1 1 Рейтинг 4.70 (5 Голосов)

Амортизаторы могут быть одностороннего и двухстороннего действия. Первые обеспечивают затухание колебаний только движения колеса вниз относительно несущей системы, а вторые — как вниз, так и вверх.

Наиболее распространены гидравлические амортизаторы двухстороннего действия. По конструктивному признаку амортизаторы делятся на рычажные и телескопические.

В резервуаре 9 (рис. ) телескопического амортизатора двойного действия помещен рабочий цилиндр 8, внутри которого движется поршень 2 со штоком 1. Полость цилиндра заполнена рабочей жидкостью.

В днище поршня сделаны калиброванные отверстия — вырезы в дроссельном диске. В днище цилиндра помещаются впускной клапан 7 и клапан сжатия 6. Шток, проходящий через направляющую в верхней части цилиндра (на рисунке не показано), крепится к раме машины.

Внизу корпус амортизатора закрыт вставным дном, выполненным как одно целое с монтажным кольцом 3 для крепления амортизатора к балке передней оси (рамы) машины.

Амортизатор работает следующим образом. При наезде колеса на препятствие происходит сжатие рессоры, поршень 2 со штоком 1 движется вниз (рис. ). Давление в полости А цилиндра возрастает, перепускной клапан 13 открывается, и через его проходное сечение и калиброванные отверстия 14 наружного ряда жидкость поступает в полость Б над поршнем; частично жидкость вытесняется и из рабочего цилиндра 8 в резервуар 9 через зазор между штоком и его направляющей, установленной в верхней части цилиндра. Резкое сжатие рессоры вызывает быстрое нарастание давления в полости А, клапан сжатия 6 открывается, и жидкость поступает из цилиндра в резервуар, причем воздух, находящийся в верхней части резервуара, сжимается.

Когда рессора под действием упругих сил выпрямляется (рис. ), шток с поршнем совершает ход отдачи и движется вверх, в результате чего давление в полости Б над поршнем повышается, и жидкость поступает в нижнюю полость цилиндра через калиброванные отверстия 12 внутреннего ряда.

При ходе отдачи шток выходит из цилиндра, освобождая часть объема, куда поступает жидкость, перетекающая через открывающийся впускной клапан 7 из резервуара 9. В случае резкого хода отдачи открывается также клапан 11, через который перетекает большая часть жидкости из верхней полости цилиндра в нижнюю.

Принцип действия амортизатора основан на том, что сопротивление жидкости при перетекании ее через калиброванные отверстия тормозят перемещение движущихся частей амортизатора. Клапаны, проходные сечения которых сравнительно велики, предназначены лишь для снижения давления и предохранения деталей от перегрузок.

Различные амортизаторы применяются на автомобилях, однако повышение рабочих скоростей тракторных агрегатов расширило область их использования — они установлены в подвесках гусеничных тракторов Т-150 и др.

Подвески автомобилей делятся на зависимые и независимые. У зависимой подвески перемещение одного колеса вызывает перемещение другого колеса того же моста, а у независимой подвески перемещения колес одного моста не зависят друг от друга.

Зависимую подвеску имеют двухосные грузовые автомобили — у них оба моста подвешиваются к раме на продольных пластинчатых полуэллиптических рессорах. У передних мостов легковых автомобилей независимая подвеска, а у задних — зависимая.

Преимущества независимой подвески заключаются в способности кузова сохранять свое горизонтальное положение при наезде одного из колес на препятствия и неровности пути.

Для достижения лучшей плавности хода на колесных тракторах подрессоривается передний мост, для чего используется как независимая подвеска (МТЗ-80/82, Т-40М/40АМ), так и зависимая (Т-150К).

Телескопический амортизатор

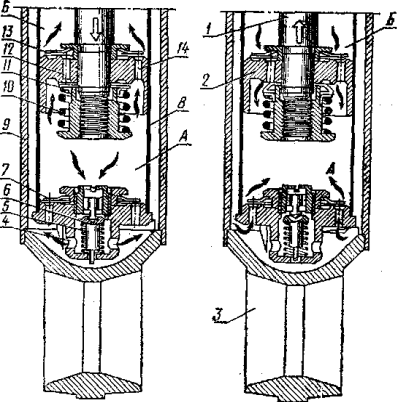

Рис.  Телескопический амортизатор:

А — ход сжатия; б — ход отдачи: 1 — шток; 2 — поршень; 3 — нижнее монтажное кольцо; 4 — отверстие клапана сжатия; 5 — пружина клапана - сжатия; 6 — Клапан сжатия; 7 — впускной клапан; 8 — рабочий цилиндр; 9 — резервуар; 10 — пружина клапана отдачи; 11 — клапан отдачи; 12 — калиброванные отверстия наружного ряда; 13 — перепускной клапан; 14 — калиброванные отверстия наружного ряда.
